Aukšto slėgio vartų vožtuvas Aprašymas
Aukšto slėgio vartų vožtuvas yra vožtuvas su vartais kaip anga ir uždaroma dalis. Vartų judėjimo kryptis yra statmena skysčio krypčiai. Tai gali suvokti tik visą atidarymo ar visos uždarymo funkciją ir negali būti naudojamas srauto reguliavimui ar droseliui.
Struktūrinė sudėtis
Pagrindiniai komponentai
Vožtuvo korpusas: pagrindinė struktūra, kurioje telpa kiti komponentai, dažniausiai priima integruotą kalimo procesą (pvz., Lydinio plieno), turintį didelį stiprumą ir atsparumą slėgiui.
Gate: Jis yra padalintas į standžius dvigubus vartus, pleišto formos pavienius ar lanksčius pleišto formos vartus ir atidaromas ir uždarytas kėlimo judesiu.
Vožkite stiebą: jis padalintas į kėlimo stiebo tipą (vožtuvo stiebo kėlimo, rankos ratuko fiksuoto) arba kėlimo kėlimo stiebo tipo (rankos ratuko ir vožtuvo stiebo juda sinchroniškai), o paviršius yra kietas chromuotas arba nitrizuotas, kad padidintų atsparumą dilimui.
Sealing paviršius: jis priima geležies pagrindu pagamintą chromo-nickelio nerūdijančio plieno paviršių, stellite lydinio ar volframo karbido purškimą, kad būtų užtikrintas atsparumas susidėvėjimui ir antibrazijai.
Pagalbiniai komponentai
Korpusas, rankinis ratas, elektrinis įtaisas, pakavimo liauka, sandarinimo tarpiklis ir kt. Kai kuriuose modeliuose yra sukimo momento valdymo mechanizmas ir takto valdymo mechanizmas.
Savybės
Sealing Performance
Savarankiškas sandariklis Esant vidutiniam slėgiui, sandarinimo lygis gali pasiekti API 598 standarto VI klasės (nulio nutekėjimą).
PRESSUSE RESPERUMAS
Projektavimo slėgio lygis gali pasiekti 2500 klasę (42MPa), tinkamą ypač aukšto slėgio aplinkai.
Fluidas pasipriešinimas
Kai visiškai atidarytas, srauto kanalas yra tiesiai, o slėgio kritimas yra ypač mažas, kuris tinka didelio srauto poreikio scenarijams.
Drive Mode
Palaiko vadovą, elektrą, hidraulinę ar pneumatinę pavarą, o kai kurie modeliai palaiko nuotolinio automatikos valdymą.
Service Life
Kietas sandarinimo paviršius ir sustiprintas vožtuvo stiebo dizainas prailgina tarnavimo laiką ir gali atlaikyti dešimtis tūkstančių atidarymo ir uždarymo ciklų.
Aukšto slėgio vartų vožtuvo specifikacija
|
Paraiška |
Pramoninis naudojimas, vandens pramonės naudojimas, namų ūkio naudojimas |
|
Uosto dydis |
Dn 10- dn1000 |
|
Garantija |
24 mėnesiai |
|
Kilmės vieta |
Kinija |
|
Henanas |
|
|
Galia |
Rankinis, elektrinis, pneumatinis, hidraulinis |
|
Terpės temperatūra |
Žema temperatūra/aukšta temperatūra/normali temperatūra/terpės temperatūra |
|
Prekės ženklas |
Gnee |
|
Struktūra |
Fiksuotas ir plūduriuojantis rutulinis vožtuvas |
|
Žiniasklaida |
Dujos, aliejus, vanduo, garai |
|
Individualizuota parama |
OEM, ODM, OBM |
|
Pristatymo laikas |
7-15 dienos |
|
Danga |
Pritaikytas |
|
Funkcija |
Susprogdinimo vožtuvas, apsauginis vožtuvas, atmosferos vožtuvas, aplinkkelio vožtuvas |
|
Vožtuvo korpusas |
Kaltas suvirinimas |
|
Kūno medžiaga |
304, 304L, 316L |
|
Standartas |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Uostų dydžiai |
Pilnas gręžinys ir sumažintas gręžinys |
|
Taikymo laukai |
Vanduo, nafta ir gamtinės dujos |
|
Dizainas ir gamyba |
BS6364, MESC SPE77/200, JB/T7749 |
|
Gaisro saugus dizainas |
API607, API 6FA |

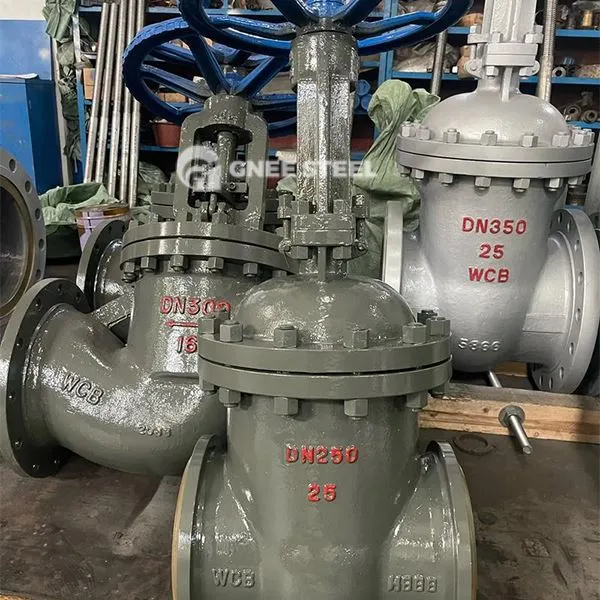

Aukšto slėgio vartų vožtuvas
Paraiškos
- Galios pramonė: aukštos temperatūros ir aukšto slėgio garo ar vandens vidutinio vamzdyno sistemose šiluminėse elektrinėse.
- Naftos chemijos pramonė: aukšto slėgio skysčių perdavimo vamzdynai ir reakcijos įtaisai.
- Pramoniniai vamzdynai: skysčių kontrolės sistemos, kurioms reikalingas didelis sandarinimas ir atsparumas slėgiui metalurgijoje, farmacijos ir kt.
- Vandens tiekimas ir kanalizacija: aukšto slėgio vandens tiekimo ar priešgaisrinės apsaugos sistemos dideliuose pastatuose.
