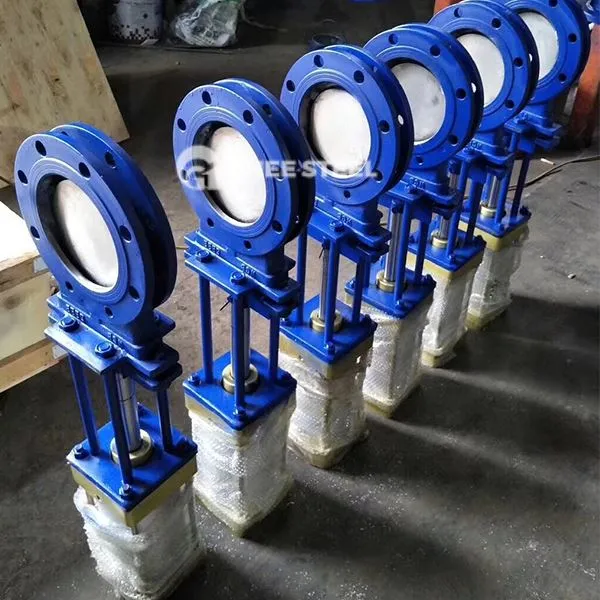

Pneumatiniai įjungti peilio vartų vožtuvai

Pneumatinis peilio vartų vožtuvas yra vožtuvas, varomas suslėgto oro. Jo atidarymo ir uždarymo dalys yra pleišto formos arba peilio formos vartai. Vartų judėjimo kryptis yra statmena skysčio srauto krypčiai. Paprastai jis naudojamas visiškai atvirame arba visiškai uždarame skysčio valdymo scenarijuose.

Struktūrinė sudėtis

Pagrindiniai komponentai

Pneumatinė pavara: Viršutinėje vožtuvo dalyje, ji varo stūmoklio judėjimą per suslėgtą orą, kad vožtuvo kotas būtų nukreiptas, kad pakiltų, nukritų ar suktųsi.

Vartai: padalyti į standžius integruotus vartus arba elastinius pleišto vartus (gali būti šiek tiek deformuoti, kad pritaikytumėte sandarinimo paviršiaus nuokrypį), sandarinimo paviršius dažnai suprojektuotas 50 laipsnių pleišto kampu, kad padidintų sandarinimo efektyvumą.

Vožtuvo korpusas ir sandarinimo paviršius: Vožtuvo korpusas dažniausiai pagamintas iš ketaus, nerūdijančio plieno ar lydinio plieno, o sandarinimo paviršius priima karbido paviršių ar purškimo procesą, kad pagerintų atsparumą dilimui.

Vožtuvo stiebas: paviršius yra sukietėjęs (pvz., Kietas chromo danga), palaiko kėlimo ar besisukančio judesius, o kai kurie modeliai yra aprūpinti anti-puolėjais.
‌
Pagalbiniai komponentai‌
Solenoidinis vožtuvas (dvigubo veikimo modeliams), spyruoklė (vieno veikimo modelių atstatymo įtaisas), pakavimo liauka, sandarinimo tarpiklis ir kt.

Darbo principas‌
‌Ings-Action Type‌: Kai nėra oro šaltinio, spyruoklė stumia stūmoklį uždaryti vožtuvą (paprastai uždarytas) arba atidaryti vožtuvą (paprastai atidarytas); Įvedus suslėgtą orą, stūmoklis įveikia spyruoklės jėgą ir juda priešinga kryptimi. ‌Duzinio veikimo tipas ‌: Oro šaltinio kryptis perjungiama dviejų padėčių penkių krypčių solenoidiniu vožtuvu, o suspaustas oras pakaitomis patenka į du cilindro galus, kad pritrauktų stūmoklį, kad judėtų abiem kryptimis, kad būtų galima suvokti vožtuvo atidarymą ir uždarymą.



Pneumatiniai peilio vartų vožtuvai



Savybės
‌Sealing Performance‌
Priimtas savarankiškai sandarinimo dizainas, o vartai prispaudžiami prie vožtuvo sėdynės pagal vidutinį slėgį, kurio sandarinimo lygis yra aukštas.
‌ Atsparumas korozijai
Vožtuvo korpusas ir sandarinimo paviršiaus medžiagos gali atlaikyti srutos, pluošto ar korozinę terpę.
‌ Kompaktinis struktūra‌
Peilio formos vartų konstrukcija tinka terpei, kurioje yra dalelių ar klampi terpė, su mažu atsparumu srautui ir nėra lengva užsikimšti.
‌Automation Control‌
Palaiko nuotolinio valdymo pultą, gali būti integruotas į automatizavimo sistemą ir turi greitą reagavimo greitį.

Paraiškos

• ‌Chemical/Aplinkos apsauga ‌: Vamzdynų sistemos, tvarko daleles, srutos ar korozinės terpės.
• ‌Metalurgija/kasyba‌: srutų, purvo ar didelio klaviatūros skysčių transportavimo kontrolė.
• ‌SWAGE GYDYMAS ‌: nukirpkite pluoštus ir kietas nešvarumus nuotekose.
• Food/Pharmaceuticals‌: Sanitariniai vožtuvai naudojami didelio valymo skysčių valdymui (reikalingas specialus medžiagos sertifikavimas)
