Vaflinio peilio vartų vožtuvo aprašymas
Peilio vartų vožtuvas yra vožtuvas, kuris per tiesinį vartų judesį realizuoja visišką atvirą/iš arti. Vartų dugnas suprojektuotas peilio formos kūgio pjūviu, kuris gali nukirsti sudėtingas terpes, tokias kaip pluoštai ir dalelės. Jis plačiai naudojamas kasybos, nuotekų valymo, maisto higienos ir kitų laukų.
Materialinės ir specifikacijos:
V ir vartai - vartai: ketaus, anglies plienas, nerūdijantis plienas (304/316L) arba lydinio plieno, slėgio atsparumo lygis, mažesnis arba lygus PN16 (1,6MPa), galiojanti temperatūra, mažesnė arba lygi 180 laipsnių ;
Dydžio diapazonas : DN50 ~ DN600, Ultra-Short struktūros ilgis taupo diegimo erdvę.
Pagrindinis konstrukcinis dizainas:
Peilio formos vartai: pleišto formos arba lygiagretus sandarinimo paviršius gali nukirpti srutų, pluošto ir kitos terpės, sumažinti užsikimšimo riziką;
Antspaudo forma: kietas sandariklis (kietas lydinys), minkštas sandariklis (PTFE/guma) arba dvigubo sandariklio struktūra, nuotėkio lygis iki ANSI VI klasės;
Važiavimo režimas: rankinis, pneumatinis, elektrinis ar slieko pavaros pavara, kylanti stiebo struktūra (vožtuvo stiebo kėlimas) ir paslėpta stiebo struktūra (vožtuvo stiebo sukimasis) neprivalomas.
Vaflinio peilio vartų vožtuvo specifikacija
| standartinis arba ne standartinis | standartas |
| struktūra | LUG WAFER |
| PN | 10/16 /CL150 /CL 300 /CL600 |
| DN | 6" |
| Galia | rankinis rankinis ratas |
| Medžiaga | WCB |
| Disko medžiaga | 201 |
| Sėdynės medžiaga | Nbr |
| Vidutinis | Gėlas vanduo, nuotekos, žr. Vandenį, orą, dujas, garą, maistą, vaistinę, vaistinę, vaistinę, aliejų, rūgštį, druską ir kt. |
| Moq | 1 vnt |
| Gabenimas | Autobusas, geležinkelis, vandenynas |
Paraiškos
| Pramoninis | Paraiškos | Specifikacija ir funkcijos |
|---|---|---|
| MINE/elektrinės | Anglies srutos, šlako perteikimas, pašalinimas iš granuliuotos terpės (DN300 ~ DN600, PN10) | Kietos ruonių struktūra, atsparus dėvėjimams |
| Sewage gydymas | Vamzdyno valdymas, kuriame yra pluošto dumblo ir cheminių reagentų (DN50 ~ DN400, minkštas sandariklis) | Kovos su užsegimu peilių vartai |
| Maistas/farmacija | Sterilus skysčio arba aukšto valymo terpės izoliacija (nerūdijančio plieno 316L, RA mažesnis arba lygus 0. 8 μm) | Sanitarinės greito jungties jungtys |

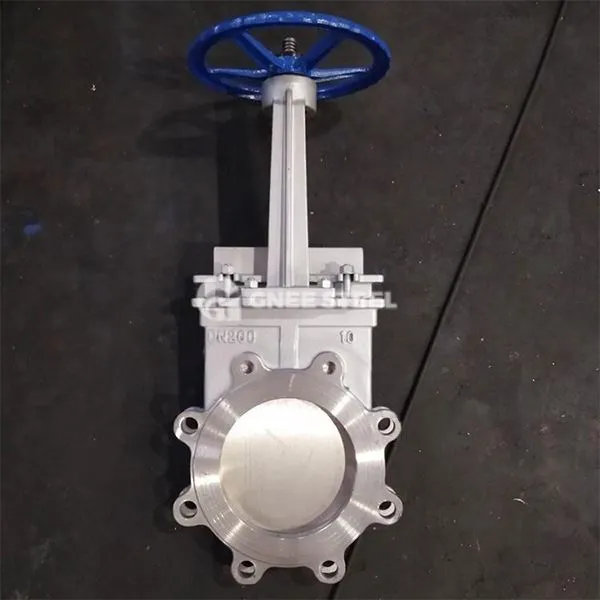

„Gnee Wafer“ peilio vartų vožtuvas
Atrankos ir priežiūros taškai
Atrankos rekomendacijos:
Medijos charakteristikos: Tinkamūs skysčiams, kuriuose yra dalelių, pirmenybė teikiama kietam sandarikliui, o nerūdijančio plieno arba fluorinu išklotų vožtuvų kūnai yra parinkti korozinei terpei;
Slėgio lygis: esant aukšto slėgio skirtumo sąlygoms (didesnėms arba lygoms PN10), rekomenduojama pasirinkti kylančią stiebo struktūrą, kad būtų padidintas sandarinimo stabilumas.
Priežiūros specifikacijos: Patikrinkite sandarinimo paviršiaus nusidėvėjimą kas 3 mėnesius (minkšti sandarikliai turi būti keičiami, jei jie yra dėvimi didesni arba lygi 2 mm);
Rankinis atidarymas ir uždarymas 2 ~ 3 kartus ilgalaikiam nenaudojimui, kad vartai nepriliptų prie vožtuvo sėdynės;
Pneumatinėms/elektrinėms pavaroms reikalingas reguliarus pavarų ar sliekinių pavarų komponentų sutepimas, kad būtų išvengta trukdymo.
