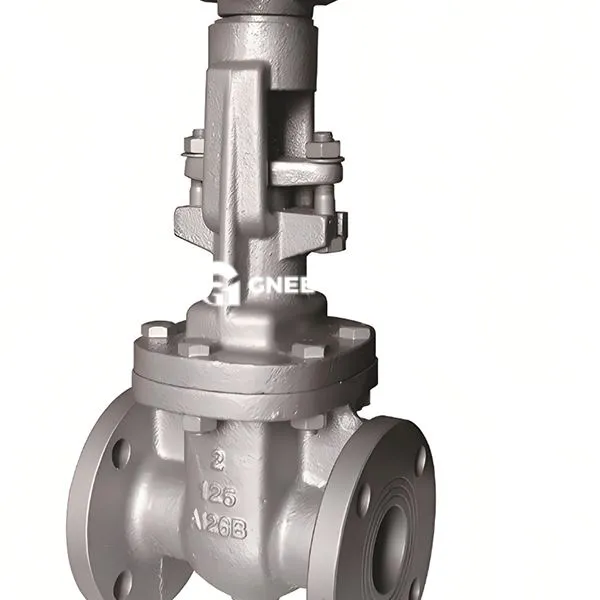

Lygiagrečiai skaidrių vartų vožtuvaiAprašymas
Core Design
Parallel Double Gate struktūra: Vartai priima dvigubų vartų lygiagrečią stumdomą konstrukciją ir realizuoja dvikryptį ribą per mechaninį priverstinį sandarinimą arba vidutinio slėgio save. Sandarinimo paviršius yra lygiagretus skysčio krypčiai, sumažinant tiesioginį sandarinimo paviršiaus eroziją terpe.
Savarankiškas sandarinimas ir priverstinis sandariklis: Uždarant vartus paspaudžia išorinė jėga (priverstinis sandarinimas) arba vidutinio slėgio slėgis naudojamas stumti vartus taip, kad tilptų vožtuvo sėdynę (savarankiškai uždarymas), kuris tinka skirtingoms darbo sąlygoms.
Materialus ir procesas
V irenine kūno medžiaga : dažniausiai lietinis plienas (pvz., WCB, LCB) arba suklastotas plienas, kurio slėgio atsparumo laipsnis dengia pn1,6 ~ 6,4 MPA (atitinkama temperatūra -29 ~ 600 laipsnių) .
Sealing paviršiaus armatūra : Vartų ir vožtuvų sėdynės sandarinimo paviršius yra suvirinami Stellite kobalto pagrindu pagamintu lydiniu arba purškiamu cementuotu karbidu, o HRC50 ~ 60 kietumas yra žymiai pagerintas 12.
Našumo pranašumai
Sealing patikimumas
Double Gate Kompensacijos dizainas : Atotrūkis tarp dvigubų vartų automatiškai sureguliuojamas spyruoklėmis arba pleištais, kad kompensuotų apdorojimo klaidas ir šiluminę deformaciją. Sandarinimo paviršiaus pritaikymas yra didesnis arba lygus 98%, o nuotėkio greitis yra mažesnis nei 0. 0 1%. Mažo srauto pasipriešinimo dizainas : Visas pasukimo srauto kanalas, srauto varžos koeficientas Mažesnis arba lygus 0,08, tinkamas aukšto srauto terpei (pvz., Garams, naftos produktams) .
Operacijos patogumas
Stiebo išorinės sriegio struktūra : Vožtuvo stiebas gali būti pakeltas ir mažinamas vizualiai (kylančios stiebo konstrukcija), kuri patogiai vertinant vožtuvo angą, o riedėjimo guolis naudojamas mažinant angos ir uždarymo momentą (rankinis operacijos sukimo momentas Mažiau arba lygus 200 n · m). Kelių vairavimo režimas : Palaiko vadovą, pavarų pavarą, elektrinę ar pneumatinę pavarą ir yra tinkamas specialioms montavimo aplinkai, tokioms kaip požeminiai vožtuvų šuliniai .
Lygiagrečiai skaidrių vartų vožtuvų specifikacija
|
Dizainas ir gamyba
|
API6D JB/T5298
|
|
Akis į akį
|
ASME B16.10 JB/T5298
|
|
Ryšys baigiasi
|
ASME B16.5 ASME B16.47 JB/79
|
|
Patikrinimas ir išbandymas
|
ISO5208 API598 BS6755 JB/T5298
|
|
Slėgio klasė
|
15 0 lb 300lb 1,6MPA 2,5MPA 4,0MPA 6,4MPA
|
|
Pagrindinė medžiaga
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Aptarnavimas
|
Vandens / aliejaus prekės / garai / dujos / rūgštis ir kt.
|
Lygiagrečiai skaidrių vartų vožtuvai
Paraiškos
Naftos chemijos pramonė : Vidutinis aukštos temperatūros ir aukšto slėgio vamzdynų (mažesnis arba lygus 600 laipsnių, PN6,4 MPa), pavyzdžiui, perdirbimo įmonės reaktoriaus įleidimo ir išleidimo angos. Power ir Municipal Administration: garų vamzdynų tinklas, vandens valymo sistema ir palaidotas vamzdynas (reikalinga antikorozinė danga), kurią galima atidaryti ir lanksčiai uždaryti po ilgalaikio naudojimo.
Pasirinkimo patarimai
Sealing forma: Doules vartai priverstinis sandarinimo struktūra teikiama pirmenybė terpei, kurioje yra dalelių (pvz., Anglių srutos, nuotekos), kad būtų išvengta dalelių užstrigimo.
Esant aukštos temperatūros darbo sąlygoms (didesnėms arba lygoms 400 laipsnių), rekomenduojama pasirinkti hard lydinio sandarinimo paviršių + elastinius vartus, kad būtų kompensuotas šiluminis išsiplėtimas.
Connection metodas: Flange Connection (GB/T9113 standartas) naudojamas įprastoms vamzdynams, o socket suvirinimo ar užpakalio suvirinimo galai gali būti parinkti aukšto slėgio scenoms
