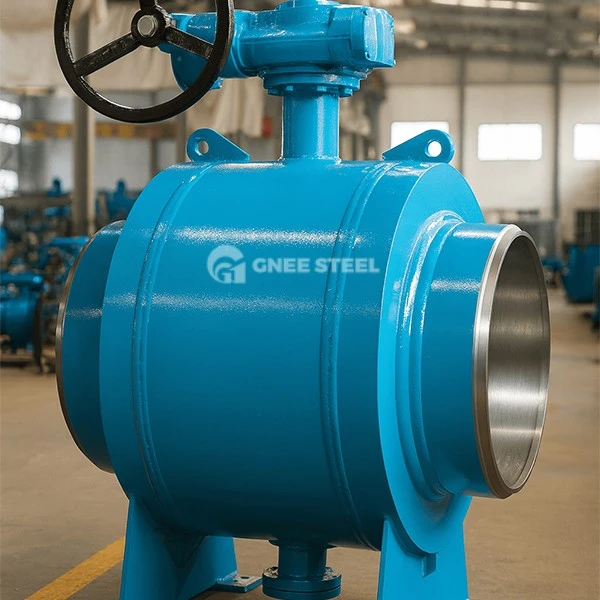

Suvirintu galu pilnai suvirintas rutulinis vožtuvas yra rutulinio vožtuvo tipas, kuriame naudojamos suvirinimo, flanšinės arba srieginės jungtys, kurių vardinis skersmuo yra nuo 2 colių iki 48 colių (DN50 iki DN1200), o slėgio klasė yra 150–2500. Jis tinka medžiagoms, kurių temperatūra yra nuo -}, įskaitant 30 A1, 8,38 laipsnius. LF2, F304, F316 ir kt., ir sandarinimo forma, pagaminta iš anglies pluoštu sustiprintos PTFE medžiagos.
Vožtuvas turi vientisą kaltinį plieninį suvirintą korpusą su suvirinimo grioveliais, kuriems atliktas skysčio prasiskverbimo bandymas. Anglies plieno komponentai padengiami beelektriniu nikeliu. Jame yra veidrodinis -poliruotas nerūdijančio plieno rutulys, iš anksto įkrauti spyruokliniai sėdynės žiedai ir nepralaidi-koto konstrukcija, palaikanti rankinį, sliekinį, elektrinį arba pneumatinį valdymą. Dvigubos-sėdynės dizainas leidžia atskirti skysčių trūkumą, užtikrinantį dvigubo blokavimo ir išleidimo funkciją. Vieno-suvirinimo struktūra optimizuoja gamybos procesus ir sandarinimo patikimumą. Gaminys atitinka projektavimo standartus, tokius kaip API 608 ir API 6D, o jungčių galai atitinka ASME B16.5 specifikacijas.
Specifikacija
Dydžių diapazonas ir slėgio klasė
Dydis nuo 2 colių iki 48 colių (DN50-DN1200)
Slėgis nuo 150 LBS iki 2500 LBS (PN16-PN420)
Projektavimo standartai
Projektavimas / gamyba pagal standartus
API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351
Veido ilgis (matmenys) pagal standartus
ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163
Flanšo matmenys pagal standartus
ASME B16.5; EN 1092-1; BS4504; DIN2501;
Flanšinis prie ASME B16.5 (2" ~ 24") ir ASME B16.47 serijos A / B (26" ir daugiau) Spaustuvas / Stebulės galai pagal užsakymą.
Testavimas pagal standartus
API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208
Pavaros parinktis
Stūmoklinės pavaros (pneumatinės, dujinės{0}}virš-alyvos ir elektro-hidraulinės);
Elektrinės pavaros su mechanine pavara (arba be pavaros);
Rankinės pavaros su mechanine pavara;
Svirtys, rankračiai
Statybinės medžiagos
Anglies plienas
A105, C22.8 / P250GH (1.0460 / 1.0432)
Žemos temperatūros anglinis plienas (LTCS):
ASTM A350 LF2, TStE355 / P355QH1 (1.0571 / 1.0566)
Legiruotasis plienas:
ASTM A350 LF1 / LF3 / LF5 / LF6 / LF9 / LF787
Aukštos temperatūros plienas (Chrome Moly) / legiruotasis plienas:
ASTM A182 F1, 15Mo3 16Mo3 (1.5415)
ASTM A182 F11, 13 CrMo 4 4 / 13CrMo4-5 (1,7335)
ASTM A182 F22, 10CrMo 9 10 / 11CrMo9-10 (1,7383 / 1,7380)
ASTM A182 F91, X10CrMoVNb9-1 (1.4903)
Austenitinis nerūdijantis plienas / legiruotasis plienas:
ASTM A182 F304 X5CrNi1810 / X5CrNi18-10 (1.4301)
ASTM A182 F304L X2 CrNi 19 11 (1.4306)
ASTM A182 F316 X5CrNiMo 17 12 2 / X5CrNiMo17-12-2 (1.4401)
ASTM A182 F316L X2 CrNiMo 17 13 2 / X2CrNiMo17-12-2 (1.4404)
ASTM A182 F316 Ti X6 CrNiMoTi 17 12 2 / X6CrNiMoTi17-12-2 (1,4571)
ASTM A182 F321 X6 CrNiTi 18 10 /X6CrNiTi18-10 (1.4541)
ASTM A182 F347 X6CrNiNb1810 / X6CrNiTi18-10C (1,4550)
ASTM A182 F44 (6MO) (1.4547)
ASTM A182 F20* (LYDYMO 20#)
Feritinis-austenitas / dvipusis / super dvipusis nerūdijantis plienas:
ASTM A182 F51, X2 CrNiMoN 22 5 3 / X2CrNiMoN22-5-3 (1,4462)
ASTM A182 F52, (1.4460)
ASTM A182 F53, X2CrNiMoCuN 25.6.3 (1.4410)
ASTM A182 F55, X2CrNiMoCuWN 25.7.4 (1.4501)
ASTM A182 F60, (1.4462)
Kitos medžiagos
20 lydinys ASTM B462 / UNS N08020
Monel 400 / UNS N04400 ASTM B564-N04400 / A494 M35-1 NiCu30Fe (2.4360)
Nikelio lydinys 904L / UNS N08904 X1NiCrMoCu25.20.5 (1.4539)
Inconel 625 / UNS N06625 / ASTM B564-N06625 / ASTM A494-CW6MC
NiCr22Mo9Nb (2,4856)
Inconel 825 / UNS N08825 / ASTM B564-N08825 / A494 CU5MCuC (2.4858)
NiCr21Mo (2.4858)
Savybės:
Visiškai suvirintas rutulinis vožtuvas neužtikrina išorinio nuotėkio.
Rutulys yra tiksliai{0}}apdirbtas, stebint pažangią kompiuterinę tikrinimo įrangą, todėl užtikrinamas didelis apdirbimo tikslumas.
Kadangi vožtuvo korpuso medžiaga sutampa su dujotiekio medžiaga, nėra įtempių disbalanso ir jis atsparus deformacijai, kurią sukelia žemės drebėjimai ar antžeminis transportas. Dujotiekis taip pat atsparus senėjimui.
Sandarinimo žiedas pagamintas iš RPTFE medžiagos, kurioje yra 25 % anglies, todėl užtikrinamas 100 % sandarumas (0 % nuotėkis).
Tiesiogiai užkasamas suvirintas rutulinis vožtuvas gali būti palaidotas po žeme nestatant didelių vožtuvų kamerų; ant žemės reikia tik nedidelių, negilių šulinių, ženkliai sumažinančių statybos sąnaudas ir projekto laiką.
Vožtuvo korpuso ilgį ir koto aukštį galima reguliuoti pagal dujotiekio konstrukcijos ir projektavimo reikalavimus.
Rutulys yra apdirbtas itin tiksliai, užtikrinant sklandų ir lengvą veikimą be jokių trukdžių.
Pagaminta iš aukštos-kokybės žaliavų, ji gali atlaikyti didesnį nei PN25 slėgį.
Palyginti su panašiais pramonės gaminiais, vožtuvo korpusas yra kompaktiškesnis ir estetiškesnis.
Įprastomis eksploatavimo sąlygomis tarnavimo laikas viršija 20 metų.
Parduodamas GNEE suvirintų galų rutulinis vožtuvas
