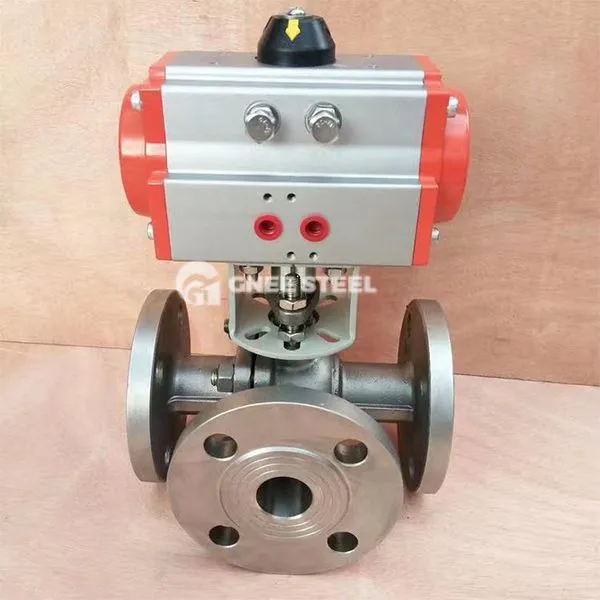

3 krypčių motorizuotas rutulinis vožtuvas

Trijų krypčių motorinis rutulinio vožtuvas kontroliuoja rutulio sukimąsi per pavaros įtaisą (pneumatinį\/elektrinį), kad būtų pasiektos trijų krypčių skysčio kanalo nukreipimo, santakos ar nukirstymo funkcijos. Pagrindinės jo savybės apima:

Vožtuvo kūno struktūra:
L tipo srauto kanalas: Dviejų kanalų (pvz., Hidraulinės alyvos grandinės atvirkštinis) perjungimas ortogonalus;
T tipo srauto kanalas: palaiko trijų kanalų interkomunikaciją arba vieno kanalo ribą (pvz., Cheminio reaktoriaus nukreipimą).
Antspaudo dizainas:
Plūduriuojantis rutulys: Vidutinis slėgis stumia rutulį, kad paspaustų vožtuvo sėdynę, kad pasiektų dvipusį nulį (ANSI VI lygis);
Kietojo sandariklio optimizavimas: „Stellite“ lydinio paviršiaus paviršiaus paviršiaus paviršius, atsparumas temperatūrai iki 550 laipsnių (tinkamas aukštos temperatūros išlydytos druskos sistemai).

Važiavimo režimas ir automatinis valdymas
Pneumatinis diskas:
Dvigubo veikimo cilindras: 0.
Vieno veikimo cilindras: spyruoklės atstatymas, kai prarandamas oras, kad būtų užtikrintas gedimų saugumas (avarinio ribos scenarijus). ‌Elektrinė diskas‌:
‌ Integruotas servo variklis: palaiko 4-20 MA signalo valdymą, tinkamą pramoniniam automatizavimo procesams;
‌Intelligentinis jutiklis: vožtuvo korpuso integruota temperatūros\/slėgio stebėjimo modulis (patentuotas dizainas), kad būtų galima realizuoti slėgio būsenos duomenų grįžtamąjį ryšį.



3 krypčių motorizuotas rutulinis vožtuvas



Paraiškos
‌ Konstrukcijos mašina ‌: Ekskavatorių hidraulinė pavara (L tipo srauto kanalo perjungimo alyvos grandinė, atsparumas slėgiui 31,5MPa);
‌Chemical Process‌: reaktoriaus tiekimo nukreipimo kontrolė (T tipo srauto kanalas, PTFE sandariklis, atsparus rūgštims ir šarmų korozijai);
‌ENERGIJA SISTEMA ‌: Gamtinių dujų vamzdynų daugialypis slėgio reguliavimas (ugniai atsparūs kietasis sandariklis, tinkamas 42MPA aukštam slėgiui).

Saugos sertifikavimas ir standartai
‌Perodinis našumas ‌: Pagal API 607 ​​standartą, metalo kietasis sandariklis automatiškai suformuotas sudegus minkštą sandariklį;
‌ Exxplosion-Prevaro sertifikavimas ‌: ATEX direktyvos sertifikavimas (saugus veikimas degioje ir sprogstamojoje aplinkoje);
‌Fugityvūs išmetamieji teršalai: ISO 15848 A klasės sertifikavimas (griežta žiniasklaidos nutekėjimo rizikos kontrolė)
