Dviejų dalių flanšo rutulinio vožtuvo aprašymas
Dviejų dalių flanšo rutulinis vožtuvas yra vožtuvas, sudarytas iš pagrindinio vožtuvo korpuso ir pagalbinio vožtuvo korpuso, sujungto flanšais. Rutulys sukasi aplink vožtuvo korpuso centrinę liniją, kad pasiektų vidutinio atidarymo ir uždarymo valdymą. Tai tinka pramoniniams vamzdynų sistemoms, kad būtų galima valdyti skysčių, dujų ir garų srautą. Jis turi kompaktišką struktūrą, stiprų sandarinimą, patogų montavimo ir priežiūros lankstumą ir yra plačiai naudojamas vidutinio ir žemo slėgio sąlygomis.
Savybės
Sealing Performance: rutulys ir vožtuvo sėdynė yra suderinta su aukštu tikslumu, kad būtų pasiektas Zero nuotėkis (ANSI standartinis sandarinimo lygis). Convenent Operation: Rankinis veikimas atidaromas ir uždaromas, sukant rankenėlę 90 laipsnių, be to, ji taip pat gali būti aprūpinta pneumatinėmis/elektrinėmis pavaromis, kad būtų galima automatiškai valdyti. Atsparumas korozijai: Vožtuvo kūno medžiagą galima pasirinkti iš 304/316 nerūdijančio plieno, anglies plieno ar lydinio plieno ir tinkama įvairioms terpėms (tokioms kaip vanduo, aliejus, rūgštis ir šarminiai skysčiai). LOW srauto pasipriešinimas: viso skersmens struktūra sumažina skysčių slėgio praradimą ir sumažina sistemos energijos sąnaudas.
Dviejų dalių flanšo rutulinio vožtuvo specifikacija
Taikoma temperatūra:-20ºC ~ 150 ºC
Pagrindinė medžiaga:WCB/CF8/CF8M/CF3/CF3M
Taikoma terpė:Vandens / aliejaus / dujų / kaustyvo terpė
Slėgio įvertinimas:Pn 16- pn125, 150lb -6000 lb
Dydžio diapazonas:1/2 "~ 12" (dn 15- dn300)
Pagrindinė medžiaga:
| Daiktas | Dalis | Medžiaga | ||
| 1 | Kūnas | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Rutulinė sėdynė | PTFE/RPTFE/PPL | ||
| 3 | Rutulys | 316 | 304 | 201 |
| 4 | Kūno tarpiklis | Ptfe | ||
| 5 | Dangtelis | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Kamienas | 316 | 304 | 201 |
| 7 | Traukos poveržlė | Ptfe | ||
| 8 | STEM pakavimas | Ptfe | ||
| 9 | Liaukos riešutas | 304 | ||
| 10 | Tvarkyti | 201/WCB | ||
| 11 | Pavasario skalbykla | 304 | ||
| 12 | Riešutas | 304 | ||
| 13 | Rankenos dangtis | Plastikas | ||

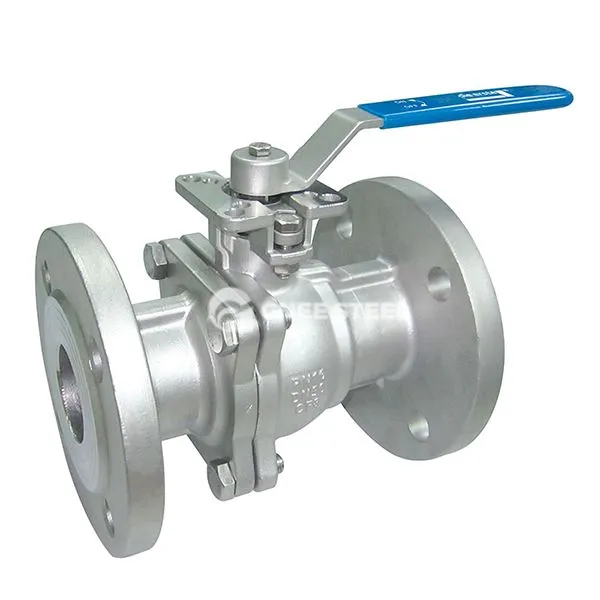

Dviejų dalių flanšo rutulinis vožtuvas
Paraiškos
Pramoninės vamzdynų sistemos: žiniasklaidos kontrolė tokiose pramonės šakose kaip naftos chemijos medžiagos, vandens valymas ir maisto apdorojimas.
Aukšto slėgio scenarijai: standartizuotas ryšys per flanšo galus (palaikant ANSI, DIN, GB ir kitus standartus), kad atitiktų aukšto slėgio vamzdynų reikalavimus.
Automatizavimo valdymas: pneumatinės pavaros greitai reaguoja ir yra tinkamos darbo sąlygoms, kurioms reikia dažnai atidaryti ir uždaryti ar nuotolinio valdymo pultą.
