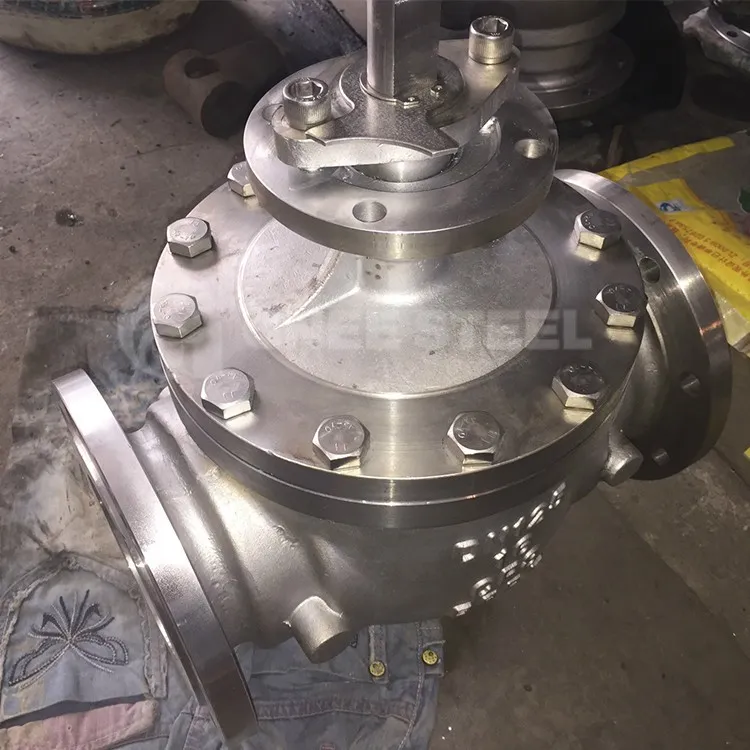

Flanšiniai rutuliniai vožtuvai, ketvirtinio apsisukimo vožtuvai, skirti reguliuoti skysčio ar dujų srautą per vamzdynų sistemą. Jie pagaminti iš sferinio rutulio su centrine kiauryme, kuri sukasi ant ašies, statmenos srautui. Kai rutulys pasisuka 90-laipsnio kampu srauto atžvilgiu, jis atsidaro, kad skysčiui ar dujoms galėtų praeiti, o pasisukus atgal, užsidaro, kad sustabdytų srautą. Abiejose vožtuvo pusėse esantys flanšai užtikrina stabilų vožtuvo tvirtinimo paviršių, jungiantį jį su vamzdynų sistema, tuo pačiu sumažinant sistemos apkrovą. Rutuliniai vožtuvai skiriasi nuo kitų tipų vožtuvų plokščiais, apskritais flanšais abiejose pusėse, kurie naudojami vožtuvui prijungti prie vamzdynų sistemos.
Kokie yra flanšinio rutulinio vožtuvo naudojimo pranašumai
Patvarumas
Flanšiniai rutuliniai vožtuvai yra sukurti taip, kad atlaikytų aukštą slėgį ir temperatūrą, todėl jie idealiai tinka naudoti atšiaurioje pramoninėje aplinkoje. Vožtuvo korpusas paprastai yra pagamintas iš medžiagų, tokių kaip nerūdijantis plienas arba anglinis plienas, kurios yra atsparios korozijai ir erozijai.
Universalumas
Flanšiniai rutuliniai vožtuvai gali būti naudojami įvairių skysčių, įskaitant dujas, skysčius ir srutas, srautui valdyti. Jie tinkami naudoti įvairiose pramonės šakose, įskaitant naftą ir dujas, chemiją ir vandens valymą.
Lengva valdyti
Flanšinius rutulinius vožtuvus lengva valdyti, su paprastu ketvirčio apsisukimo mechanizmu, kuris leidžia greitai atidaryti arba uždaryti vožtuvą. Dėl to jie idealiai tinka naudoti, kai reikia greito atsako laiko.
Minimalus nutekėjimas
Flanšiniai rutuliniai vožtuvai yra sukurti taip, kad būtų sandarus, o tai sumažina nuotėkio riziką. Tai ypač svarbu tais atvejais, kai skysčio nutekėjimas gali kelti pavojų saugai arba sugadinti įrangą.
Mažai priežiūros
Flanšiniai rutuliniai vožtuvai reikalauja palyginti mažai priežiūros, juose yra nedaug judančių dalių, kurios laikui bėgant gali susidėvėti. Tai sumažina poreikį dažnai taisyti ar keisti, o tai gali padėti sumažinti eksploatavimo išlaidas.
Modulinis dizainas
Flanšiniai rutuliniai vožtuvai dažnai yra suprojektuoti su moduline konstrukcija, kuri leidžia lengvai pakeisti arba atnaujinti komponentus pagal poreikį. Tai daro juos lanksčiu ir ekonomišku sprendimu pramonėje.
Flanšinių rutulinių vožtuvų taikymas
Pramoniniai procesai
Jie naudojami chemijos perdirbimo įmonėse, naftos perdirbimo gamyklose ir gamybos įrenginiuose, skirtuose dujų, garų ir skysčių srautui reguliuoti.
Vandens ir nuotekų valymas
Flanšiniai rutuliniai vožtuvai naudojami vandens valymo įrenginiuose ir nuotekų sistemose vandens ir proceso skysčių srautui valdyti.
Naftos ir dujų pramonė
Šiame sektoriuje rutuliniai vožtuvai su flanšais naudojami naftos, gamtinių dujų ir naftos produktų srautui vamzdynuose ir perdirbimo įrenginiuose valdyti.
Energijos gamyba
Jie įrengiami elektrinėse aukšto slėgio garo ir vandens izoliavimui katilo ir turbinos grandinėse.
ŠVOK sistemos
Šildymo, vėdinimo ir oro kondicionavimo sistemose naudojami flanšiniai rutuliniai vožtuvai, skirti valdyti vandens arba glikolio srautą šildymo ir vėsinimo tikslais.
Kasybos operacijos
Rutuliniai vožtuvai su flanšais naudojami kasyboje, siekiant kontroliuoti srutų, cheminių medžiagų ir suspausto oro srautą išgaunant ir apdorojant mineralus.
Vaistų pramonė
Dėl sandaraus sandarinimo flanšiniai rutuliniai vožtuvai yra tinkami švarioje patalpoje ir farmacijos produktų transportavimui.
Maisto ir gėrimų perdirbimas
Jie naudojami skysčių, pastų ir dujų srautui kontroliuoti maisto perdirbimo ir gėrimų gamybos įrenginiuose.
Jūrų programos
Laivuose ir atviroje jūroje esančiose platformose degalų, balasto ir jūros vandens srautui valdyti naudojami flanšiniai rutuliniai vožtuvai.
Gabenimas vamzdynais
Flanšiniai rutuliniai vožtuvai montuojami tolimojo atstumo vamzdynuose, kad būtų galima atlikti techninės priežiūros prieigos taškus arba kontroliuoti transportuojamų skysčių srautą.
Pilnas angos rutulinis vožtuvas:Siūlo minimalų srauto apribojimą dėl didesnės angos, kuri atitinka vardinį vamzdžio dydį.
Sumažintas prievado rutulinis vožtuvas (RF):Turi mažesnę prievadą nei vamzdžio dydis, todėl atidarius vožtuvą gali šiek tiek sumažėti slėgis.
Plonasienis rutulinis vožtuvas:Paprastai naudojamas žemo slėgio ir žemos temperatūros paslaugoms, o sienelės plonesnės nei pilno angos vožtuvuose.
Storasieninis rutulinis vožtuvas:Sukurtas aukštesnio slėgio ir temperatūros darbams, storesnės sienos, kad atlaikytų didesnes jėgas.
V-Port rutulinis vožtuvas:Turi V formos kanalą, leidžiantį reguliuoti vožtuvo padėtį ir valdyti srautą.
Dviejų dalių rutulinis vožtuvas:Jį sudaro nuimamas korpusas, kad būtų lengviau prižiūrėti, tačiau paprastai turi mažesnį slėgį, palyginti su trijų dalių konstrukcija.
Trijų dalių rutulinis vožtuvas:Tvirtesnės konstrukcijos su centrine dalimi, kurią galima nuimti norint patikrinti arba pakeisti nepažeidžiant vamzdyno.
Rutulinis vožtuvas su dvigubu flanšu:Kiekviename gale yra dvigubi flanšai, kad būtų užtikrintas didesnis saugumas, užtikrinant tvirtesnę ir sandaresnę jungtį.
Vaflinis rutulinis vožtuvas:Yra flanšai, sujungti abiejose paties vožtuvo pusėse, kuri yra plonesnė ir lengvesnė nei vožtuvas su dvigubu flanšu.
Atsukamas rutulinis vožtuvas:Jame yra pasukamas mechanizmas, leidžiantis rutuliui pasisvirti iš kelio, kai vožtuvas atidarytas, o tai palengvina greitesnį veikimą ir valymą.
Užrakinamas rutulinis vožtuvas:Yra su užrakinimo funkcija, apsaugančia nuo neteisėto veikimo, dažnai naudojama saugai svarbiose programose.
Kelių prievadų rutulinis vožtuvas:Turi daugiau nei dvi įėjimo arba išleidimo angas tame pačiame rutulyje, todėl viename vožtuvo korpuse galima sukurti sudėtingus srauto modelius.
Išpūtimui atsparus kotas:Sukurta taip, kad stiebas neišpūstų iš rutulio esant slėgio šuoliams, o tai padidina saugumą.
Elektra valdomas rutulinis vožtuvas:Valdomas elektros varikliu, siūlo nuotolinio valdymo ir automatizuoto valdymo galimybes.
Pneumatiškai / hidrauliškai valdomas rutulinis vožtuvas:Valdomas oro slėgiu (pneumatinis) arba skysčio slėgiu (hidrauliniu) automatizuotiems procesams.
Flanšo rutulinio vožtuvo gaminio struktūra
Flanšinio rutulinio vožtuvo srauto pasipriešinimas yra mažas. Kai atidaromas viso skersmens rutulinis vožtuvas, rutulinio kanalo, vožtuvo korpuso kanalo ir jungiamojo vamzdžio skersmenys yra lygūs, kad susidarytų skersmuo, kad terpė galėtų tekėti be nuostolių.
Rutulinio vožtuvo bloko įtaisas:Kad išvengtumėte atsitiktinio vožtuvo jungiklio įjungimo, įsitikinkite, kad vožtuvas turi fiksavimo angą visiškai atidarytoje ir visiškai uždarytoje padėtyje, o vožtuvas yra tinkamoje padėtyje.
Nedūžtanti rutulinio vožtuvo koto struktūra:Vožtuvo kotas sumontuotas apačioje, kad jis nesulūžtų esant slėgiui. Tuo pačiu metu, jei reikia, galima sukurti ugniai atsparią konstrukciją, o po gaisro suformuoti metalinį kontaktą su vožtuvo korpusu, kad būtų užtikrintas sandarus vožtuvo koto sandarumas.
Flanšiniame rutuliniame vožtuve naudojama rutulys su apskrita kiauryme atidarymo ir uždarymo dalyje. Varomas vožtuvo koto, rutulys sukasi aplink vožtuvo kotą 0-90 laipsnių, kad užbaigtų atidarymo ir uždarymo funkcijas. Flanšinis rutulinis vožtuvas turi kompaktišką jungiklį. 90 laipsnių sukimosi greičio charakteristika yra ta, kad vožtuvą galima uždaryti, kad būtų uždaryta dujotiekio terpė. Rutulinio kanalo skersmuo yra toks pat kaip vamzdžio, srauto pasipriešinimas mažas, srautas didelis, o rutulinio vožtuvo kotas sumontuotas apačioje.
Flanšinio rutulinio vožtuvo gaminio charakteristikos
Flanšinis rutulinis vožtuvas turi mažą skysčio pasipriešinimą. Rutulinis vožtuvas turi mažiausią skysčio varžą iš visų vožtuvų. Net mažesnio skersmens rutuliniai vožtuvai turi mažesnį skysčio pasipriešinimą.
Jungiklis yra greitas ir patogus. Kol vožtuvo kotas sukasi 90 laipsnių kampu, rutulinis vožtuvas gali būti visiškai uždarytas arba visiškai atidarytas, todėl jį lengva atidaryti ir greitai uždaryti.
Puikus sandarinimas: rutulinio vožtuvo lizdo sandarinimo žiedas yra pagamintas iš elastingos medžiagos, tokios kaip PTFE, kuri gali būti patikimai užsandarinta, o padidėjus vidutiniam slėgiui, vožtuvo sandarumas taip pat pagerėja.
Vožtuvo koto sandariklio patikimumas: kadangi vožtuvo stiebas sukasi tik tada, kai rutulinis vožtuvas atidaromas ir uždaromas, vožtuvo koto sandariklio sandariklis greičiausiai nebus pažeistas, o vožtuvo koto atvirkštinio sandariklio sandarinimo jėga didėja didėjant vidutinį slėgį ir padidinkite.
Flanšiniai rutuliniai vožtuvai gali būti komplektuojami su sliekinėmis pavaromis, elektros įranga, pneumatine įranga, hidrauline įranga, dujų-skysčio jungtimi arba elektrohidrauline jungtimi.
Rutulinis vožtuvas yra plokščias ir lygus, o terpę nėra lengva nusodinti. Jis gali būti naudojamas vamzdynų rutuliniams vožtuvams.
Flanšinio rutulinio vožtuvo montavimas
Paruošimas prieš montavimą
1. Priekiniai ir galiniai vamzdžiai turi būti bendraašiai, o dviejų flanšų sandarinimo paviršiai turi būti lygiagrečiai. Dujotiekis turi atlaikyti flanšinio galo rutulinio vožtuvo svorį arba dujotiekis turi būti su tinkama atrama.
2. Išvalykite vamzdynus prieš ir už vožtuvo, kad pašalintumėte alyvą, suvirinimo šlaką ir visas kitas vamzdyne esančias priemaišas.
3. Patikrinkite flanšinio rutulinio vožtuvo ženklą ir įsitikinkite, kad jis visiškai nepažeistas. Patikrinkite, ar vožtuvas veikia tinkamai, atidarydami ir uždarydami vožtuvą kelis kartus.
4. Nuimkite apsaugines flanšinio rutulinio vožtuvo dalis abiejuose jungiamųjų flanšų galuose.
5. Patikrinkite vožtuvo angą, kad pašalintumėte ir išvalytumėte visus galimus nešvarumus. Net mažos pašalinės dalelės tarp vožtuvo lizdo ir rutulio gali pažeisti vožtuvo lizdo sandarinimo paviršių.
Flanšinio rutulinio vožtuvo montavimas
1. Prireikus ant dujotiekio sumontuokite flanšinį rutulinį vožtuvą. Bet kurį flanšo rutulinio vožtuvo galą galima sumontuoti priešais esančiame gale.
2. Flanšinis rutulinis vožtuvas, varomas rankena, gali būti montuojamas bet kurioje dujotiekio vietoje. Tačiau flanšinis rutulinis vožtuvas, varomas pavarų dėže arba turintis pneumatinę pavarą, turi būti montuojamas vertikaliai, ty montuojamas ant horizontalaus vamzdyno, o pavaros įtaisas turi būti virš dujotiekio.
3. Tarp vožtuvo flanšo ir dujotiekio flanšo sumontuokite tarpiklį pagal dujotiekio projektavimo reikalavimus.
4. Flanšo varžtai turi būti priveržti simetriškai, paeiliui ir tolygiai.
5. Prijunkite pneumatinį vamzdyną, jei yra pneumatiniu būdu varomas flanšo galo rutulinis vožtuvas.
Patikra po montavimo
1. Paleiskite vožtuvą pavaros mechanizmu, kad atidarytumėte ir uždarytumėte flanšinį rutulinį vožtuvą kelis kartus. Veikimas turi būti lankstus ir be sąstingio, patvirtinantis, kad vožtuvas veikia tinkamai.
2. Patikrinkite, ar flanšinė jungtis tarp dujotiekio ir flanšinio rutulinio vožtuvo tinkamai užsandarinama pagal dujotiekio projektavimo reikalavimus.
Flanšinių rutulinių vožtuvų konstrukcijos ypatybės ir parinktys
Visas prievadas netrukdomam srautui
SIO flanšinis rutulinis vožtuvas turi visą angą, kad būtų užtikrinta, jog sraute nėra kliūčių. Idealiai tinka tais atvejais, kai svarbus mažas srauto pasipriešinimas ir slėgio kritimas. Jei anga yra pilna, vožtuvai turi panašų vidinį skersmenį kaip ir vamzdžiai, o tai sumažina slėgio kritimą ir kavitaciją. Pilnos skylės flanšinis rutulinis vožtuvas taip pat plačiai naudojamas terpėse su mišriomis kietosiomis medžiagomis ir skysčiais. Taip siekiama išvengti kaupimosi, galinčio turėti įtakos vamzdžių srautui.
Nepriklausomas stiebo sukimas
Sukamasis koto judėjimas yra nepriklausomas su reguliuojamomis Belleville poveržlėmis ir plokšte (tiesioginės apkrovos sistema). Koto sukimosi mechanizmas neturi įtakos disko plokštės sandarumui. Tai taip pat skatina greitą ketvirčio apsisukimą, todėl flanšo galo rutulinis vožtuvas yra efektyvus ir lengvai valdomas.
Didelio našumo rutulinės sėdynės
SIO rutulinėms sėdynėms siūlo dviejų tipų medžiagas. PTFE, plačiau žinomas kaip teflonas, yra plastikinė medžiaga, labai atspari chemikalams. Jo cheminis suderinamumas tinka visų tipų terpėms, įskaitant pavojingas dujas ir toksiškus komponentus, todėl tai yra dažniausiai naudojama medžiaga sandariam sandarinimui.
RPTFE yra 15 % stiklu sustiprintas PTFE, užtikrinantis didesnį stiprumą ir atsparumą šaltam tekėjimui, dilimui ir pralaidumui suformuotose sėdynėse. Sustiprinimas leidžia flanšiniams rutuliniams vožtuvams veikti esant aukštam slėgiui ir temperatūrai.
Išpūtimui atsparus kotas
Išpūtimui atsparus kotas prisideda prie mūsų rutulinių vožtuvų su flanšais vientisumo. Tai reiškia, kad kotas yra atskirtas nuo vožtuvo korpuso, kad jis neišpūstų. Sunkiais atvejais vožtuvo korpusas patirs per didelį slėgį, dėl kurio kotas gali pasislinkti. Atspari konstrukcijai, kotas yra pritvirtintas prie vožtuvo korpuso pritvirtintu koto korpusu.
Antistatinis prietaisas
Antistatinis įtaisas padeda sumažinti atsitiktinį gaisrą, suteikdamas įžeminimo kelią, kad būtų išlaikytas elektros laidumas tarp vožtuvo korpuso, rutulio ir koto. Taip užtikrinama, kad dėl vožtuvo veikimo sukeltos trinties nesusidarytų statinis krūvis. Naudojant antistatinį įtaisą, SIO rutuliniai vožtuvai nesukels kibirkščių, kurios gali sukelti gaisrus ir kitus nelaimingus atsitikimus.
Priešgaisrinis dizainas
API 607 ugniai atspari sistema yra puikus mūsų flanšo galo rutulinio vožtuvo priedas. Priešgaisrinė konstrukcija riboja priimtiną rutulinių vožtuvų nuotėkį, kai jie veikia gaisro sąlygomis. Atsitiktinio gaisro atveju metaliniai sėdynės laikikliai susijungs su rutuliu, kad uždarytų skysčio srautą ir būtų kontroliuojamas vidinis nuotėkis. Net ir tada, kai ugnies pažeisti sandarinimo žiedai, mūsų rutuliniai vožtuvai su flanšais turės antrinį grafito sandariklį, kad būtų išvengta išorinio nuotėkio.
Tiesioginės apkrovos koto sandarinimas (reguliuojama plokštė ir „Belleville“ poveržlė)
Belleville poveržlės puikiai tinka suspaudimo spyruoklėms, kurioms reikia didelių apkrovų ribotose erdvėse. Jų cilindrinė struktūra leidžia išlaikyti dideles apkrovas su nedideliais įlinkiais, palyginti su sraigtinėmis spyruoklėmis. Jie plačiai naudojami sprendžiant šiluminio plėtimosi, vibracijos ir varžtų šliaužimo problemas.
Reguliuojama plokštė tolygiai suspaudžia Belleville poveržles, kad sukauptų energiją tiesioginiam apkrovimui, o tai pailgina laiką, reikalingą tarp priežiūros. Įtampos apkrovos sistema veikia nepriklausomai, kai atliekamos didelio ciklo operacijos, kad išlaikytų patikimą sandarų sandarumą.
Viršutinis montavimo padas
Dėl ISO standarto montavimo padėklo flanšinio tipo rutuliniai vožtuvai lengvai įjungiami įvairiais būdais. Apdirbtas plokščias paviršius užtikrina tinkamą pavaros sulygiavimą su stiebo viršumi, kad darbo metu būtų minimali šoninė apkrova. Taip pat galima įsigyti lietų tarpiklį ir adapterį, skirtą naudoti aukštoje temperatūroje, kad būtų apsaugotos pavaros.
Sertifikatai
Mūsų gamykla
Grupė laikosi principo „tyčinis valdymas, klientų prioritetas, koordinuotas vystymasis ir atsidavimas visuomenei“ ir laikosi verslo filosofijos „pirmiausia technologija, kokybė – prioritetas, tobulumo siekimas, vientisumas ateičiai“, kuri nuolat tenkina skirtingus poreikius. klientų visame pasaulyje plieno tiekimo grandinės srityje. Profesionali pardavimų komanda, teikianti klientams aukščiausios klasės paslaugas; griežta pirkimo ir kokybės tikrinimo komanda, kruopščiai parinkdama aukštos kokybės žaliavas; pažangi mokslinė ir techninė komanda, siekiant pagerinti gamybą ir sumažinti klientų išlaidas; puiki projektavimo ir apdorojimo komanda, kruopščiai sukurta ir patobulinta; intymi siuntų logistikos komanda, apsauganti produktų transportavimą.
DUK
Kl .: Kam naudojamas flanšinis rutulinis vožtuvas?
K: Kaip veikia flanšinis rutulinis vožtuvas?
Kl .: Iš kokių medžiagų pagaminti flanšiniai rutuliniai vožtuvai?
Kl .: Kuo skiriasi pilno angos ir sumažinto angos rutuliniai vožtuvai?
K: Ar flanšinius rutulinius vožtuvus galima naudoti su koroziniais skysčiais?
Kl .: Ar flanšiniai rutuliniai vožtuvai tinka aukšto slėgio darbams?
K: Kaip prižiūrėti flanšinį rutulinį vožtuvą?
K: Ar flanšiniai rutuliniai vožtuvai gali būti automatizuoti?
K: Kokią maksimalią temperatūrą gali atlaikyti flanšinis rutulinis vožtuvas?
Kl .: Kaip sumontuoti flanšinį rutulinį vožtuvą?
Kl .: Kas yra rutulinis vožtuvas?
Kl .: Kas yra kelių angų rutulinis vožtuvas?
Kl .: Kaip dažnai turėčiau pakeisti flanšinio rutulinio vožtuvo tarpiklį?
Kl .: Kas yra neprapūtimui atsparus kotas flanšiniame rutuliniame vožtuve?
Kl .: Ar galima naudoti kriogeninius rutulinius vožtuvus su flanšais?
K: Ar visi rutuliniai vožtuvai su flanšais turi pavaras?
Kl .: Kokia yra tipiška flanšinio rutulinio vožtuvo gyvenimo trukmė?
Kl .: Kaip sužinoti, ar rutulinis vožtuvas su flanšais nesandari?
K: Kokia yra rutulio funkcija flanšiniame rutuliniame vožtuve?
K: Ar turėčiau sutepti savo flanšinio rutulinio vožtuvo kotą?
