Elektriniai įjungti peilio vartų vožtuvai Aprašymas
Elektriniai peilio vartų vožtuvas yra vožtuvas, kuris naudoja elektrinę pavarą vartų vairavimui vertikaliai judėti. Jo atidarymo ir uždarymo dalys yra peilio formos arba pleišto formos vartai. Judėjimo kryptis yra statmena skysčio srauto krypčiai. Jis naudojamas tik visiškai atidarytam arba visiškai uždarytam skysčio ribos valdymui ir negali sureguliuoti srauto.
Konstrukcinė sudėtis Core komponentai V irencijos kūnas : paprastai dizainas be kamerų, pagamintas iš ketaus, nerūdijančio plieno ar lydinio plieno, kad padidintų atsparumą slėgiui ir atsparumui korozijai. Gate Plate: peilio formos arba pleišto formos struktūra, dugnas yra suprojektuotas kaip ašmenų formos (5 laipsnių –50 laipsnių pleišto kampas), kuris gali nukirsti pluoštus, srutos ir kitas terpes; Elastiniai vartai gali būti šiek tiek deformuoti, kad būtų galima prisitaikyti prie sandarinimo paviršiaus nuokrypio. Saled ASSEMBLY: sandarinimo paviršius pagamintas iš karbido paviršiaus arba elastinių medžiagų (pvz., O žiedų), o kai kurie modeliai palaiko dvikryptį sandarinimą. Elektrinė pavara : integruotas variklis, lėtėjimo mechanizmas ir valdymo modulis, kad būtų pasiektas nuotolinis automatinis veikimas.
Pagalbinis dizainas
Vožtuvo stiebo paviršius yra sukietėjęs (pvz., Kietas chromuotas danga), kad būtų išvengta nusidėvėjimo; Kai kurie modeliai yra aprūpinti anti-pynimo vožtuvo stiebo struktūra, siekiant pagerinti saugumą.
Darbo principas
Atidarymo ir uždarymo procesas: Elektrinė pavara varo vožtuvo stiebą, kad pakiltų ir nukritų vertikaliai, varo vartus ir vožtuvo sėdynę, kad tilptų (uždaryti) arba atskirti (atviras), nupjauti arba atlikti terpę.
Sealing mechanizmas:
Self-Sealing: Uždaręs vidutinis slėgis paspaudžia vartus prie vožtuvo sėdynės, kad sudarytų sandariklį (tinkamas žemo slėgio scenarijams) .
Pordas sandarinimas: pasikliaukite išorine varomoji jėga (pvz., Elektrine pavara), kad paspaustumėte vartus ir vožtuvo sėdynę (tinkama aukšto slėgio ar aukšto tikslumo scenarijams)
Elektrinių peilių vartų vožtuvų specifikacija
|
Daiktas |
Elektriniai peilių vartų vožtuvai | ||
|
Taikomi standartai |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Dydžio diapazonas |
DN15 iki DN200 |
||
|
Veikimo slėgis |
10 barų, 16 barų, 20 barų, 40bar, 64bar, 150 klasė, 300 klasė |
||
|
Kūno medžiaga |
Nerūdijančio plieno 304/316/316L |
||
|
Medijos normalaus tipo temperatūra |
-22 ℉ iki 356 ℉ |
||
|
Aukštos temperatūros tipas |
-22 ℉ iki 842 ℉ |
||
|
Pabaigos ryšys |
Flanšas |
||
|
Vartų vožtuvo kėbulo dizaino standartas |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Tinkama žiniasklaida |
Vanduo, oras, aliejus, dujos, garai, minkštimas ir kt. |
||
|
Įtampa |
DC-12V, 24VAC-24V, 110 V, 220 V, 380 V |
||
|
Pavaros tipas |
OFF tipo, moduliavimo arba intelektualiojo tipo |
||
|
Paraiška |
Maisto ir gėrimų, vandens ir nuotekų, ypač gryno vandens, gėlinimo, chemijos, tekstilės, farmacijos, minkštimo ir popieriaus, kasybos, katilo ir galios pramonės |
||

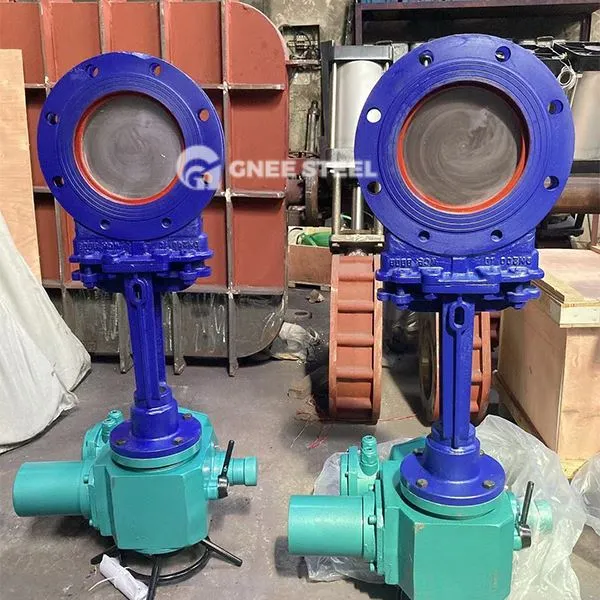

Elektriniai įjungti peilio vartų vožtuvai
Skausmo taškai ir sprendimai
Aukšto susidėvėjimo ir korozinės žiniasklaidos iššūkiai
Pain taškai: Tradiciniai vožtuvai yra linkę dėvėti ir nutekėti srutų ir korozinėje terpėje.
Solutions: Norėdami pagerinti atsparumą susidėvėjimui ir atsparumui korozijai, naudokite karbido sandarinimo paviršius, PTFE dangas ar visų metalų struktūras.
Dalelių/pluošto terpės problemų blokavimas
Pain taškai: Pluoštai ir kietos dalelės gali lengvai sukelti vožtuvus užstrigus arba sandarinimo gedimą.
Solutions: Peilio tipo vartų konstrukcija gali supjaustyti pluoštus ir nuvalyti sandarinimo paviršių, kad srauto kanalas būtų netrukdomas.
Aukšto slėgio ir aukštos temperatūros aplinkoje esantys reikalavimai
Pain taškai: Aukšta temperatūra ir aukšto slėgio sąlygos padidina sandarinimo paviršiaus deformacijos riziką.
Solutions: optimizuokite pleišto kampo konstrukciją (pvz., Elastingo vožtuvo sėdynes), išsklaidykite slėgio apkrovą ir užtikrinkite sandarinimo patikimumą esant aukštai temperatūrai.
Automation ir nuotolinio valdymo reikalavimai
Pain taškai: Rankinis veikimas yra neveiksmingas, todėl didelės rizikos aplinkoje reikalinga nuotolinė intervencija.
Solution: Integruokite elektrines pavaras, kad palaikytumėte nuotolinį centralizuotą valdymą ir automatinį reguliavimą (pvz., Srauto ir slėgio parametrai) ir pagerinkite pramoninių sistemų intelekto lygį. Mainos išlaidos ir prastovos praradimai
Pain taškai: Dažni vožtuvo gedimai sukelia gamybos linijos sąstingį. Solution: Modulinis dizainas supaprastina išmontavimo procesą, o atsparus dėvėjimams sumažina priežiūros dažnį ir sumažina išsamias naudojimo išlaidas.
Paraiškos
Aplinkinė apsauga ir nuotekų valymas : nukirpkite nuotekas, kuriose yra skaidulų ir kietųjų priemaišų, kad būtų išvengta vamzdynų užsikimšimo.
MING IR METALLURGY: Kontroliuokite didelio vizualizacijos ar dalelių turinčių terpių, tokių kaip srutas ir purvas, gabenimą.
Chemical ir Maisto pramonė : Sanitarinės korozinės terpės ar aukšto valymo skysčių valdymas (turi atitikti medžiagų sertifikavimo standartus) .
