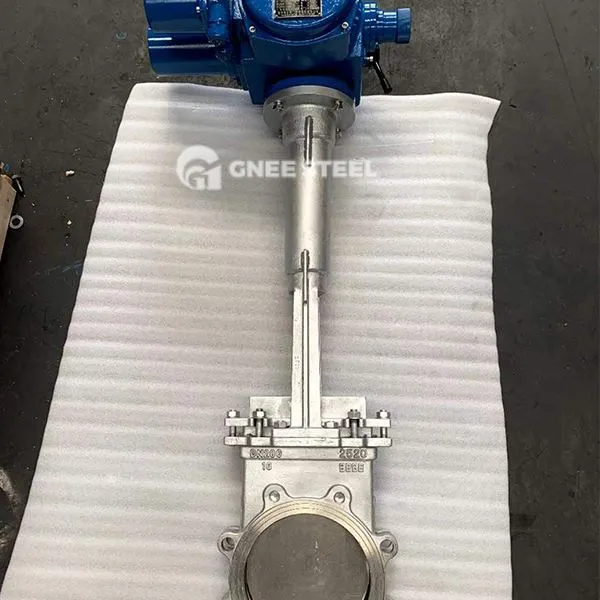

Aukštos temperatūros peilio vartų vožtuvo aprašymas
Aukštos temperatūros peilio vartų vožtuvas yra peilio tipo vartų vožtuvas, skirtas aukštos temperatūros darbo sąlygoms. Jo vartai yra pagaminti iš aukštai temperatūrai atsparios lydinio arba keraminės dangos medžiagos. Vožtuvo sėdynė ir sandarinimo struktūra yra pritaikyta aukštos temperatūros aplinkai ir gali atlaikyti žemesnę ar lygi 1100 laipsnių temperatūrą. Jis tinka katilo pelenų išleidimui, aukštos temperatūros miltelių gabenimui, metalurgijos apdorojimui šlake ir kitais scenarijais.
Struktūra ir medžiaga
V irenkite kėbulą ir vožtuvo dangą
Medžiaga: 2520 Nerūdijančio plieno (06CR25NI20), 310S nerūdijančio plieno arba anglies plieno, purškiami aukštai temperatūrai atsparus keramikams, kad padidintų atsparumą korozijai ir atsparumui šiluminei deformacijai;
Struktūra: padalytas arba integruotas dizainas, tiesus srauto kanalas, siekiant sumažinti vidutinio sulaikymo ir šiluminio įtempio mažinimą.
Gate Plate
Peilio formos arba pleišto formos dizainas, paviršiaus paviršiaus paviršiaus paviršiaus paviršiaus paviršiaus paviršiaus lydinys (pvz., Volframo karbidas) arba purškimo keraminis sluoksnis, siekiant pagerinti atsparumą dilimui ir aukštai temperatūrai;
Kai kurie modeliai naudoja elastinės vartų struktūrą, kad kompensuotų šiluminio išsiplėtimo nuokrypį esant aukštai temperatūrai per nedidelę deformaciją.
Sealing System
Aukštos temperatūros kietasis sandariklis: metalo iki metalo sandariklis (pvz., Nerūdijantis plienas + karbidas), mažesnis arba lygus nuotėkis arba lygus 26 x DN mm³/s;
Sudėtinis sandariklis: kai kurie modeliai sujungia metalinį sandariklį su elastine kompensavimo struktūra, kad būtų galima prisitaikyti prie aukštos temperatūros svyravimų.
Drive Device
Palaikymo vadovas, elektrinė ar pneumatinė pavara, pavara, atspari aukštai temperatūrai (pvz., Šilumos skydas, aukštai temperatūrai atspari tepalas) .
Aukštos temperatūros peilio vartų vožtuvo specifikacija
|
Vykdymo medžiaga
|
Nerūdijantis plienas, ketaus
|
|
Kūno medžiaga
|
Nerūdijantis plienas (SS316, SS304)
|
|
Pasirenkamas dydis
|
1/2 "~ 8", DN15 ~ DN200
|
|
Sandarinimo medžiaga
|
NBR, EPDM, PTFE, METAL SEAL
|
|
Tinkama žiniasklaida
|
Dujos, skystis, vanduo, aliejaus kontrolė
|
|
Taikoma temperatūra
|
-30-425 laipsnis
|
|
Pasirenkama pavaros funkcija
|
Perjungimo tipas, reguliavimo tipas, intelektualus tipas
|
|
Pasirenkama kolokacija
|
Elektrinis vožtuvas, sandarinimo žiedas, ribinis jungiklis, pavara
|
|
Veikimo slėgis
|
1,6 ~ 6,4 m Pa
|
|
Gyvenimo trukmė
|
1 500, 000 (1 milijonas) kartų
|
|
Pasirenkami priedai
|
„Namur Solenoid“ vožtuvas, LIBOT jungiklis, FRL, padėties indikatorius, rankinis įrenginys
|
|
Paraiška
|
Maistas ir gėrimai, vanduo ir nuotekos, ypač gryno vandens, gėlinimo, chemijos, tekstilės, farmacijos, minkštimo ir popieriaus, kasybos, kasyba,
Katilų ir galios pramonė |
Aukštos temperatūros peilio vartų vožtuvas
Savybės
Pastas ar ypač aukšta temperatūra:
Darbinė temperatūros diapazonas yra -29 laipsnis ~ 1100 laipsnių, tinkamas terpėms, tokioms kaip katilo pelenai ir aukštos temperatūros milteliai;
Nereikia jokio išorinio aušinimo įtaiso, sumažinant sistemos sudėtingumą.
Strongous atsparumas dėvėjimams:
Vartų ir vožtuvų sėdynė yra padengti karbidu arba keramikais, kurie gali valdyti kietas dalelių terpes, tokias kaip šlako ir anglių milteliai.
patikimas sandarinimas:
Metalo kietųjų sandariklių stabilumas palaikomas aukštoje temperatūroje, kad būtų išvengta minkštų sandarinimo medžiagų gedimo dėl aukštos temperatūros;
Vartų sukiojamasis dizainas gali nuvalyti klijus ant sandarinimo paviršiaus, kad būtų išvengta trukdymo.
ESY PRIEŽIŪRA:
Modulinė struktūra palaiko greitą vartų ar sandarinimo komponentų pakeitimą, kad sumažėtų prastovos.
Paraiškos
Power Industry:
Katilo pelenų pašalinimo sistemų ir elektrinės pelenų pašalinimo vamzdynų aukštos temperatūros ribos ir srauto reguliavimas.
Metalurgija ir kasyba:
BLAST krosnies šlako, aukštos temperatūros metalo miltelių gabenimas ir sukepinimo mašinos dūmtakio dujų apdorojimas.
Chemical ir aplinkos apsauga:
Aukštos temperatūros dujų apdorojimas, miltelių medžiagos kontrolė cheminiuose reaktoriuose.
Kurtavimo medžiagų pramonė :
Cemento krosnies išmetamosios dujos ir aukštos temperatūros žaliavų miltelių vamzdynai nukirsti.
