API 602 flanšiniai vartų vožtuvai yra vožtuvai su flanšinėmis jungtimis, kurie yra labiausiai paplitęs jungčių tipas. Flanšiniai sklendės yra stabilūs ir patikimi, kai naudojami vamzdynuose, todėl jie idealiai tinka naudoti aukšto slėgio įrenginiuose. Flanšinio sklendės atidarymo ir uždarymo mechanizmas susideda iš vartų, kurie juda statmenai skysčio krypčiai. Sklendės gali būti visiškai atidarytos arba visiškai uždarytos ir nėra tinkamos reguliuoti ar drosuoti. Vartai turi du sandarinimo paviršius, kurie paprastai sudaro pleišto formą, o pleišto kampas kinta priklausomai nuo vožtuvo specifikacijų, paprastai apie 50 laipsnių. Ši konstrukcija tinka terpėms, kurių temperatūra yra vidutinė iki 252 laipsnių pagal Farenheitą.
API 602 kaltinės sklendės specifikacija
| Dizaino standartas | API 602. ASME B 16.34 |
| Slėgio / temperatūros diagrama | ASME B16.34 |
| Akis į akį matmenys | VIHUNG Standartas |
| Testavimo standartas | API 598 |
| Flanšo detalės | ASME B16.5 IKI 4", DIN / BS IS JIS |
| Sandarinio suvirinimo galo detalės | ASME B16.25 |
| Kištukinio suvirinimo galo detalės | ASME B16.11 |
| Prisukamo galo detalės | ASME B1.20.1 |
| Dydžių diapazonas | 1/2" - 4"(DN15 - DN100) |
| ASME klasė | Klasė nuo 150 iki 4500 |
| Medžiagos | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Apdailos | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied arba hardfaced |
| Baigiasi | Flanšų galai, sandūrinis suvirinimo galas, suvirinamasis galas, prisukamas galas |
| Operacija | vadovas |

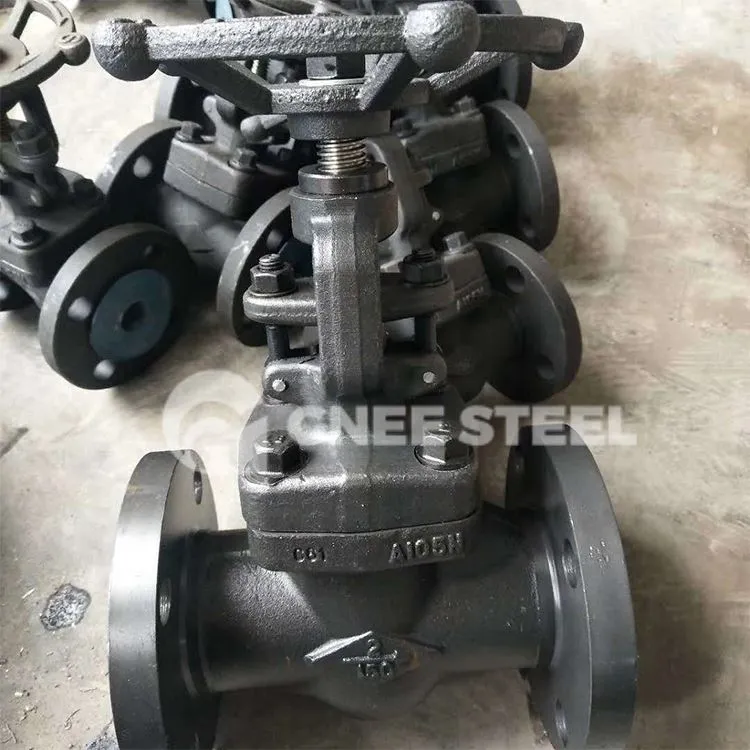

API 602 kaltinio plieno vožtuvas
Skirtumas tarp kaltinio plieno vartų vožtuvo ir plieno vartų vožtuvo:
Kaltinių plieninių sklendžių kokybė yra pranašesnė nei lietinių plieninių sklendžių. Jie gali atlaikyti dideles smūgio jėgas, o jų mechaninės savybės, tokios kaip plastiškumas ir kietumas, taip pat yra aukštesnės lyginant su liejamomis plieno dalimis. Tačiau jų vardinis skersmuo yra palyginti mažas, paprastai mažesnis nei DN50.
Lieto plieno sklendės turi santykinai žemesnius slėgio rodiklius, dažniausiai naudojami su vardiniais slėgiais, tokiais kaip PN16, PN25, PN40 ir 150 LB-900LB. Kaltinio plieno sklendės turi aukštesnius slėgio rodiklius: PN100, PN160, PN320, 1500LB-3500LB ir pan.
Lietas plienas daugiausia naudojamas sudėtingų formų dalims, kurias sunku padirbti arba kurioms reikia didelio stiprumo ir plastiškumo, gaminti. Liejimas apima skystą liejimą, o kalimas yra plastinės deformacijos procesas. Kaltiniams komponentams naudinga patobulinta vidinė struktūra, geresnės mechaninės savybės ir vienoda grūdėtumo struktūra. Dėl šių pranašumų kritinius komponentus dažnai reikia kalti, nes liejimas gali sukelti audinių segregaciją ir struktūrinius defektus. Tačiau liejimas išlieka naudingas formuojant sudėtingas formas, kai kalimas yra nepraktiškas arba brangus.
