Lugged peilio vartų vožtuvo aprašymas
LUG PIULK GATE VALVE (taip pat žinomas kaip LUG peilio vartų vožtuvas arba slurry vožtuvas) yra vožtuvas, specialiai naudojamas nešvariam, klampiam ar koroziniam skysčiams valdyti. Jo dizainas sujungia vartų pjovimo funkciją su „Lug“ struktūros montavimo pranašumais ir yra plačiai naudojamas cheminės, elektros energijos, aplinkos apsaugos ir kitų laukų.
Pagrindinės struktūrinės savybės
LUG dizainas:
Vožtuvo korpusas turi abiejose pusėse esančias kilpes, kurios yra tiesiogiai sujungtos su vamzdyno flanšu varžtais. Nesunku įdiegti ir išvengti vožtuvo korpuso suspaustą ir deformuotą varžtus, taip pagerinant sandarinimo patikimumą.
Palyginti su tradiciniais flanšo vožtuvais, prigludimo įrengimas sutrumpina varžto ilgį ir sumažina varžtų šliaužimo sukeltą nutekėjimo riziką.
Gate ir sandarinimo struktūra:
Vartai yra suprojektuoti su U formos ašmenimis, kurie gali nukirpti priemaišas, tokias kaip pluoštai ir dalelės, kad būtų išvengta trukdymo; Paviršius yra poliruotas, kad padidintų sandarinimo efektyvumą.
Antspaudas padalintas į minkštą sandariklį (PTFE, guma) ir kietą sandariklį (metalas/keramika). Minkštasis sandariklis pasiekia nulį, o kietasis sandariklis yra atspari aukštai temperatūrai (mažiau arba lygi 300 laipsnių) ir nusidėvėjimui.
Medžiagos pritaikomumas:
Vožtuvo korpusas paprastai yra pagamintas iš nerūdijančio plieno (304/116L), anglies plieno arba specialiojo lydinio (pvz., F55, 2205), kuris tinka korozinėms terpėms;
Vartai gali būti pagaminti iš dėvėjimams atsparių medžiagų (pvz., 2CR13, keramikos), kad prailgintumėte savo tarnavimo laiką.
Darbo principas
Vartai yra pakeliami vertikaliai rankiniu, elektriniu ar pneumatine vožtuvo koto pavara:
Open būsena: Vartai yra visiškai pakeliami, o skystis praeina per netrukdomą;
CLESOD State: Ašmenys vartų apačioje paspaudžia vožtuvo sėdynę, nutraukia terpę ir nutraukia priemaišos ant sandarinimo paviršiaus, kad pasiektų dvipusį sandarinimą.
Surišti peilio vartų vožtuvo specifikacija
|
Daiktas |
Surišti peilio vartų vožtuvas | |||
|
Nominalus skersmuo |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Pagrindinės medžiagos |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2Ti, CF8, CF8M, CF3, CF3M. 2CR25NI20 |
|||
|
Nutekėjimas |
Nerūdijančio plieno kietasis sandariklis: D laipsnis (skystis 0. 1xdn mm3/s) |
|||
|
Priedai |
1. Flange 2.Solenoidinis vožtuvas 3.Air filtro 4.Limit jungiklis |
|||
|
Sandariklio tipas |
Nerūdijančio plieno kietas sandariklis, „Teflon“ minkštas sandariklis |
|||
|
„Teflon“ minkštas sandariklis |
A laipsnis (nulis nutekėjimas) |
|||
|
Flanšo gręžimas |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Slėgio diapazonas |
{{{0}}. 0 ~ 1,0MPa |
|||

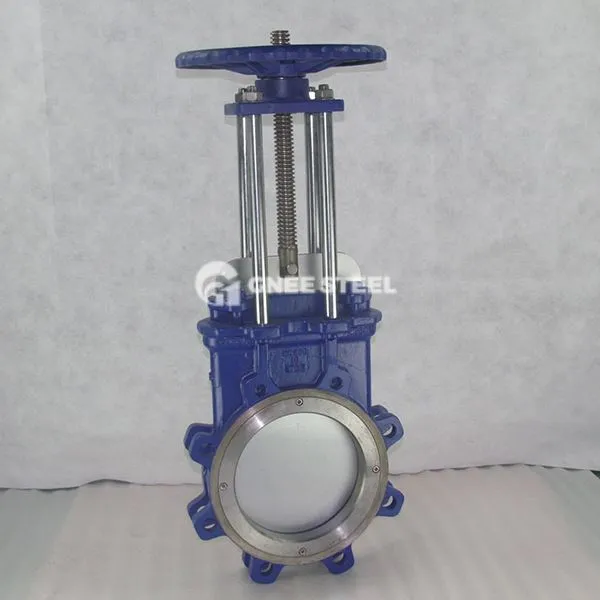

Surišti peilio vartų vožtuvas
Paraiškos
Aplinkos apsauga: nuotekų, kuriose yra suspenduotų kietųjų medžiagų, valymas miesto nuotekų valymo įrenginiuose.
Galios pramonė: pelenų srutų gabenimas ir pjaustymas anglimi kūrenamose elektrinėse.
Chemijos pramonė: stiprios rūgšties ir šarminės terpės srauto kontrolė.
Paperminė ir metalurgija: vamzdynų sistemos, skirtos aukštos koncentracijos minkštimui ir mineraliniam smėliui.
