Varžtas

‌Bonnet Connection metodas

BOLT FIRFING‌: Bonnetas ir vožtuvo korpusas yra sujungtas ‌flange Bolts‌ (pvz., ANSI B16.5 standartu), kuris yra tinkamas ‌pn1,6 ~ 6,4 MPa‌ slėgio lygiui, kuris yra patogus norint išardyti ir pakeisti sandarinimo tarpus.
‌Sealing forma‌: Tarp variklio dangčio ir vožtuvo korpuso naudojami lankstūs grafito spiralinės žaizdos tarpikliai arba metalinės dantytos tarpinės, kad būtų užtikrintas sandarinimo patikimumas esant aukšto slėgio sąlygoms.

Vartų ir antspaudų dizainas‌

‌PARALLEL Dvigubų vartų struktūra‌: Vartai yra priversti paspausti spyruoklėmis arba mechaniniais pleištais, kad kompensuotų apdorojimo klaidas, sandarinimo paviršiaus pritaikymas yra ‌ didesnis arba lygus 98%‌, o nuotėkio greitis yra mažesnis nei ‌ ‌ 0. 01%‌.
‌Sealing paviršiaus armatūra: vartai ir vožtuvo sėdynė suvirinami ‌Stellite lydiniu‌ arba purškiamais volframo karbidu, o ‌HRC50 ~ 60‌ kietumas, kuris yra atsparus dalelių erozijai ir oksidacijai aukštai.

Pagrindiniai parametrai ir medžiagos ‌

Slėgio ir temperatūros diapazonas ‌
‌ VEIKLOS LYGIS ‌: Įprasti modeliai yra tinkami ‌pn1.6 ~ 6,4 MPA‌ (150 klasė ~ 400), o aukšto slėgio versijos gali pasiekti ‌PN10 MPA‌ (600 klasė) ‌. ‌Temperatūros pritaikymas ‌: Ketaus medžiaga yra tinkama ‌ -29 laipsniui ~ 200 laipsnių ‌, lietinio plieno (WCB) arba suklastoto plieno (A105) yra išplėstas iki ‌425 laipsnio ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌. ‌
Medžiagos pasirinkimas ‌
‌ V ireninis korpusas ir vožtuvo dangtis ‌: ketaus (HT250), liejamas plienas (WCB), nerūdijantis plienas (CF8M) arba specialusis lydinys („Inconel“), tinkamas korozinei terpei ‌. ‌Bolt Medžiaga ‌: Aukštos temperatūros sąlygos Naudokite ‌B7 Lengvo plieno varžtus‌ arba ‌A193 B8 Nerūdijančio plieno varžtai‌, o išankstinis apkrova turi atitikti ASME PCC -1 specifikaciją ‌.

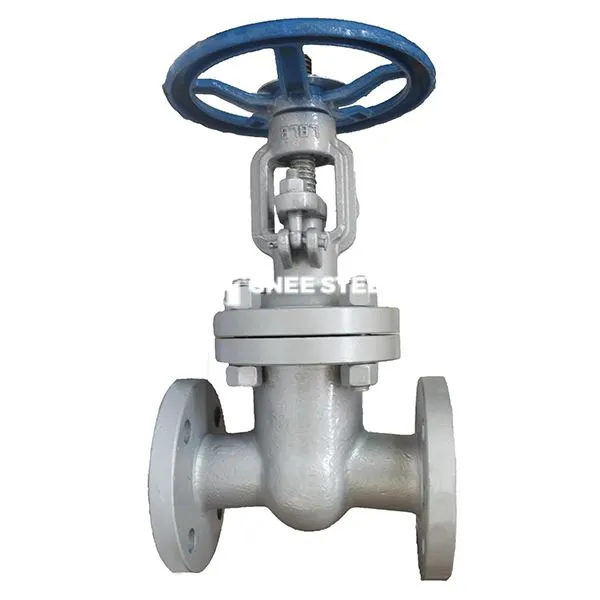

Gnee varžtas Bonnet Gate vožtuvas



Paraiškos

Naftos chemijos pramonė: naftos perdirbimo įmonės reaktorių įleidimo ir išleidimo vamzdynai, tinkantys sieros turinčioms naftos ir dujų terpėms (NACE MR0175 sertifikuotos medžiagos).

Savivaldybės ir galios: garų vamzdžių tinklas, vandens valymo sistema ir palaidoti vamzdžiai, flanšo sujungimo struktūrą lengva prižiūrėti.

Atrankos taškai

Sandarinimo forma:
Dalelių turinčioms terpėms (tokioms kaip anglių srutos) teikiama pirmenybė naudoti dvigubų vartų priverstinį sandariklį + karbido sandarinimo paviršių, kad būtų išvengta blokavimo.

Aukštos temperatūros ir aukšto slėgio scenos rekomenduoja pilną metalinį kietąjį sandariklį + elastinius vartus, kad būtų kompensuota šiluminė deformacija.

Važiavimo režimas:
Pavarų dėžės perdavimas arba pneumatinė pavara rekomenduojama palaidoti ar aukšto aukščio montavimui, kad būtų sumažintas veikimo sukimo momentas (rankinis sukimo momentas, mažesnis arba lygus 200 N · m).

Įdiegimo ir priežiūros specifikacijos

Diegimo reikalavimai

Varžtų priešpriešinimas: naudokite kryžminio simetrijos metodą, kad sugriežtintumėte varžtus žingsniais, o prieš tai pervertinant jėgos nuokrypį reikia kontroliuoti ± 10%, kad vožtuvo dangtis nepatektų į deformaciją.
‌ FLOW kryptis valdymas‌: Rodyklės kryptis ant vožtuvo korpuso turi atitikti terpės srauto kryptį. Atvirkštinis įrengimas yra draudžiamas (išskyrus savarankiškai užklijuojančias konstrukcijas).
Priežiūros strategija
Patikrinkite varžto išankstinį apkrovą ir sandarinimo tarpiklio būseną kas ‌12 mėnesius. Laikotarpis turėtų būti sutrumpintas iki 6 mėnesių ‌ aukštos temperatūros sąlygomis.
Kai sandarinimo paviršiaus susidėvėjimo gylis ‌ didesnis arba lygus 0.
