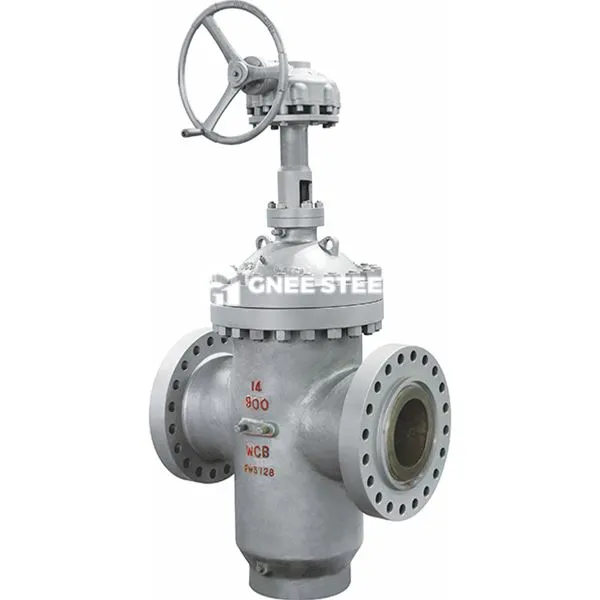

Per vamzdžio vartų vožtuvą

Per „Conduit“ vartų vožtuvą yra vartų vožtuvas su viso pralaidumo srauto kanalo konstrukcija. Kai vartai atidaromi, jie yra visiškai atskirti nuo skysčio kanalo, sudarydamas netrukdomą tiesų srauto kanalą. Slėgio kritimas yra ypač mažas (nereikšmingas), kai skystis praeina. Šio tipo vožtuvas yra skirtas visiškai atidaryti/visiškai uždaryti skysčio blokavimą ir nėra tinkamas srauto reguliavimui.

Srauto kanalo dizainas

Viso gręžinio struktūra: Vidinės vožtuvo korpuso vidinė ertmė atitinka vidinį vamzdyno skersmenį. Po to, kai vartai bus pakeliami į vožtuvo ertmės viršutinę dalį, skystis gali praeiti be kliūčių, sumažindamas turbulenciją ir energijos nuostolius.
‌Gidinis kryptinis sandarinimas: Kai vartai liečiasi su vožtuvo sėdynės sandarinimo paviršiumi, dvikryptis ribojimas pasiekiamas per vidutinį slėgį arba mechaninį išankstinį įkrovą, kuris tinka vamzdynų sistemoms, kuriose yra priekinis ar atvirkštinis srautas.
‌
Pagrindiniai komponentai

Korpuso jungtis: variklio dangčio ir vožtuvo korpusas yra sujungtas varžtų flanšais (tokiais kaip ANSI standartiniai flanšai), kurie patogiai yra išmontuoti ir palaikyti sandarinimo tarpiklius ar vidinius komponentus.
‌
Vartų tipas:
‌WEDGE formos pavieniai vartai: Vožtuvo sėdynė yra priversta paspausti pleišto kampu, tinkamu vidutinio ir žemo slėgio švarioms terpėms.
‌Parallel Double Gate: sandarinimo paviršiaus paklaidą kompensuoja spyruoklės arba mechaniniai pleištai, ir ji yra atspari aukšto slėgio ir dalelių turinčioms terpėms.
‌
Našumo pranašumai
‌LOW srauto pasipriešinimas: srauto varžos koeficientas visiškai atviroje būsenoje yra tik {{0}}}. 1 ~ 0,2, kuris tinka tolimojo vamzdynams ar didelio srauto greičio scenarijams.
‌ Aukštas sandarinimas‌: sandarinimo paviršius suvirinamas kietuoju lydiniu (pvz., Stellite), kurio kietumas yra ‌HRC50 ~ 60‌, atsparios erozijai ir korozijai.

• Galimi dydžiai (nominalūs): 2 "/DN50–24 ''/DN600

• Darbinis slėgis: 300 psi (21 bar) • Sėdynės tipas: Atsparus pleištas

• Apdaila: sintezės surišta epoksidinė dengta vidinė ir išorinė

• Ryšiai: flanšo skersmuo ir storis pagal ANSI B16.1 125 klasę, en 1092-2 pn10 arba en 1092-2 pn16

• Specifikacijos: dizainas ir matmenys atitinka AWWA C515.

• Funkcijos: iš anksto pritvirtintas, nerūdijančio plieno stiebas, kad būtų lengva pritvirtinti priežiūros jungiklį



Per vamzdžio vartų vožtuvą



Paraiškos

Naftos chemijos pramonė: naftos rafinavimo įrenginiuose reaktorių įleidimo ir išleidimo vamzdynai, tinkami sieros turinčioms naftos ir dujų terpėms (NACE MR0175 sertifikuotos medžiagos).
Komunalinio vandens tiekimas ir kanalizacija: Miesto vandens tiekimo bagažinės vamzdžiai ir nuotekų valymo įrenginiai, naudojant viso gręžimo dizainą, siekiant sumažinti galvos praradimą.
Maitinimo sistema: garų vamzdžių tinklas ir katilo tiekimo vandens vamzdynas, atsparūs aukštai temperatūrai (mažiau arba lygi 425 laipsniams) ir aukšto slėgio (PN6,4 MPa) sąlygoms.

Atrankos ir operacijos atsargumo priemonės

Darbinės sąlygos adaptacija: Vidutinei, kurioje yra dalelių, pirmenybė teikiama lygiagrečiai dvigubai vartams + kietojo sandariklio struktūrai, kad būtų išvengta užstrigimo.
Aukštos temperatūros scenoms turėtų būti pasirinktas lietinis plienas (WCB) arba suklastotas plienas (A105) vožtuvo korpusas ir suderintas su aukštos temperatūros varžtų medžiagomis (tokiomis kaip B7 lydinio plieno).
Operacijos specifikacija: ilgą laiką draudžiama ilgą laiką veikti pusiau atidarytoje būsenoje, kad greitaeigis skystis neišderintų sandarinimo paviršiaus.
Rankinio veikimo sukimo momentas turi būti valdomas mažesniu arba lygus 200 N · M‌. Pavarų dėžė arba elektrinė pavara rekomenduojama atlikti didelio sukimo momento scenarijus.
