Pasukami atbuliniai vožtuvai paprastai įrengiami horizontaliai, bet tol, kol vengiate vožtuvo greičio, kad pasiektumėte mirusiojo taško padėtį, juos galima montuoti ir vertikaliai. Vertikalaus montavimo atveju vožtuvo uždarymo momentą sukuria jo gravitacija, nes vožtuvas yra visiškai atidarytas, kai uždarymo momentas yra labai mažas, todėl vožtuvas užsidarys atidėtas. Siekiant pašalinti lėto vožtuvo reagavimo į stovinčią terpę trūkumus, vožtuve gali būti sukonfigūruotas svirties svorio mechanizmas arba spyruoklė, padedanti apkrovai.
Pasukamų atbulinių vožtuvų specifikacija
|
Dydžių diapazonas |
Korpuso Medžiaga |
|
1 1/2"-30" DN40-DN750 |
WCB, LCB, WC6, CF8, CI A126 CL.B, žalvaris B16, bronzinis B62 |
|
Slėgio įvertinimas |
Disko medžiaga |
|
Klasė{0}}2500 klasė PN16-PN200 |
WCB, LCB, WC6, CF8, CI A126 CL.B, žalvaris B16, bronzinis B62 |
|
Baigti ryšį |
Sėdynės medžiaga |
|
Flanšas (RF, RJ), sandūrinis suvirinimas |
A105, F304, #25, 304 |
|
Struktūros stilius |
Stiebo medžiaga |
|
Pilnas uostas |
/ |
|
Pavaros parinktys |
Dizaino standartas |
|
/ |
BS 1868, GB/T 12236, MS SP-71 |
|
Temperatūros diapazonas |
Standartinis akis į akį |
|
-29 laipsnis ~550 laipsnių |
ASME B16.10, GB/T 12221, GB/T15188.1 |
|
Ryšio standartas |
Testo standartas |
|
Flanšo gręžimas: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Sandarinis suvirinimas: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

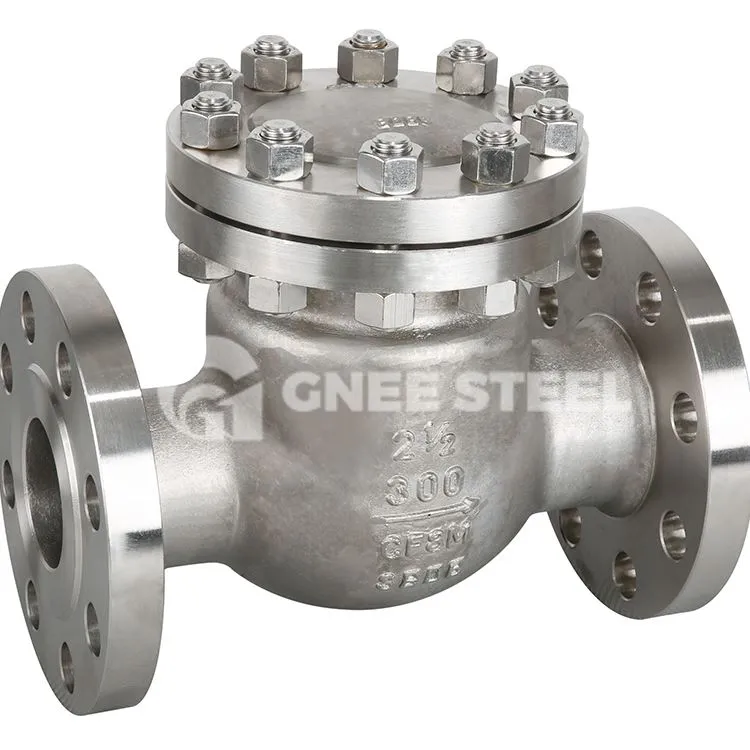

Pasukami atbuliniai vožtuvai
Svyruojančio atbulinio vožtuvo diskas yra disko formos ir sukasi aplink vožtuvo lizdo kanalo besisukantį veleną. Kadangi vožtuvo viduje esantis kanalas yra supaprastintas, srauto pasipriešinimas yra mažesnis nei pakėlimo atbulinio vožtuvo. Jis tinka didelio kalibro progoms, kai srautas mažas ir retai keičiasi, bet netinka pulsuojančiam srautui. Jo sandarinimo charakteristikos nėra tokios geros kaip pakėlimo atbulinio vožtuvo. Pasukami atbuliniai vožtuvai skirstomi į vieno sklendės tipą, dvigubo sklendės tipą ir kelių sklendių tipą. Šie trys tipai daugiausia skirstomi pagal vožtuvo skersmenį. Tikslas yra neleisti terpei nustoti tekėti arba tekėti atgal ir susilpninti hidraulinį poveikį.
