Produktų aprašymas

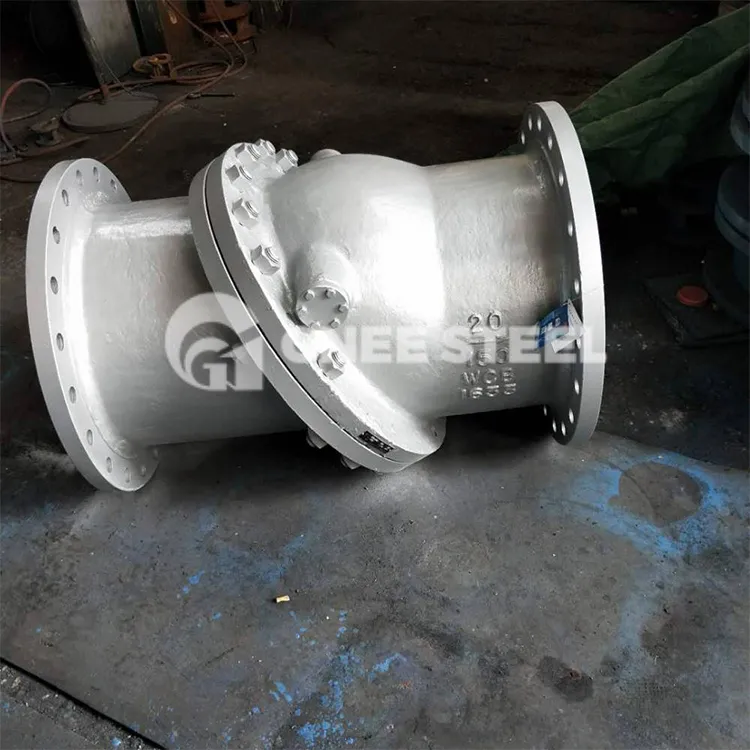

„PXH44H Swash“ plokštės patikrinimo vožtuvas yra vožtuvas, turintis specialų konstrukcinį dizainą. Jis daugiausia naudojamas siekiant užkirsti kelią terpės srautui vamzdynų sistemoje ir apsaugoti įrangos saugumą. Pagrindinės jo savybės yra tai, kad jis nepadaro jokio poveikio ir mažo triukšmo veikimo per optimizuotą mechaninę struktūrą, kartu turi greitą atsaką ir efektyvų sandarinimo našumą.

„PXH44H Swash“ plokštės patikrinimo vožtuvas nurodo PXH44H-150 svaro „Swash Plate“ ne „Shock“ patikrinimo vožtuvą, kuris yra ne šoko patikrinimo vožtuvas, kurio flanšo dydis ASME B16,5 GB Hg SH. Pagrindinis jo pranašumas yra įveikti smūgio ir vandens plaktuko reiškinį, kurį sukelia sūpynės patikrinimo vožtuvai ir pakėlimo vožtuvai darbinėmis sąlygomis, ir pasiekti neveikimą.

Dydžių diapazonai	Nuo 2 „per 30“
Slėgio įvertinimai	150 klasė iki 600 klasė, PN16 iki PN100
Baigiasi jungtys	Flanšuotas RF arba RTJ, užpakalio suvirintas ar stebulės galai
Apžiūrėkite ir išbandytą	API 598 arba API 6D
Užpakalio suvirinimas baigiasi	ASME B16.25 ◆ Vožtuvai, žymintys MSS SP-25
Akis į akį	API 6D arba ASME B16.34 ◆ Flanuoti galai iki ASME B16.5
Dizainas ir pagamintas	API 6D, ASME B16.34 arba lygiavertis. ◆ PT įvertinimai iki ASME B16.34

Dalių medžiagos

Kodas	Vožtuvo korpusas	Diskas	Sandarinimo sėdynė
P	CF8	CF 8+ STL	0CR19NI9	Ptfe
R	CF8M	CF8M+STL	0CR17NI12MO2
K	CF3	CF 3+ STL	00CR19NI11
J	CF3M	CF3M+STL	00CR17NI14MO2
E	CN7M	CN7M+STL	Lydinys 20
C	WCB	WCB +13 cr	0CR19NI9
D	LCB	CF 8+ STL	0CR19NI9

tilting valve

Dydis

Vožtuvo skersmuo	NPS	2	2 ?	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32
Vožtuvo skersmuo	DN	50	65	80	100	150	200	250	300	350	400	450	500	600	650	700	750	800
L		203	216	241	292	356	495	622	698	787	864	978	978	1295	1295	1143	1143	1194
D		160	182	196	230	300	390	432	510	540	635	700	770	900	930	991	1020	1150
W		178	198	224	252	326	426	456	530	576	670	740	818	948	988	1050	1090	1240
Svoris (kg)		11	16	22	34	62	112	169	238	337	420	550	685	910	1055	1260	1540	1860

pxh44h swash plate check valve

Struktūrinės savybės

Dvigubas ekscentriškas vožtuvo diskas palaipsniui kontaktuoja su sandarinimo paviršiumi, kai uždaroma, pasiekia veikimą be smūgio ir be triukšmo.

Mikroelastinis metalinio vožtuvo sėdynė su geru sandarinimo veikimu.

Drugelio vožtuvų disko dizainas, greitas ir jautrus atidarymas ir uždarymas, ilgas tarnavimo laikas.

Dėl „Swash“ plokštės struktūros skysčio kanalas supaprastina, turint nedidelį atsparumą srautui ir energijos taupymo efektą.
