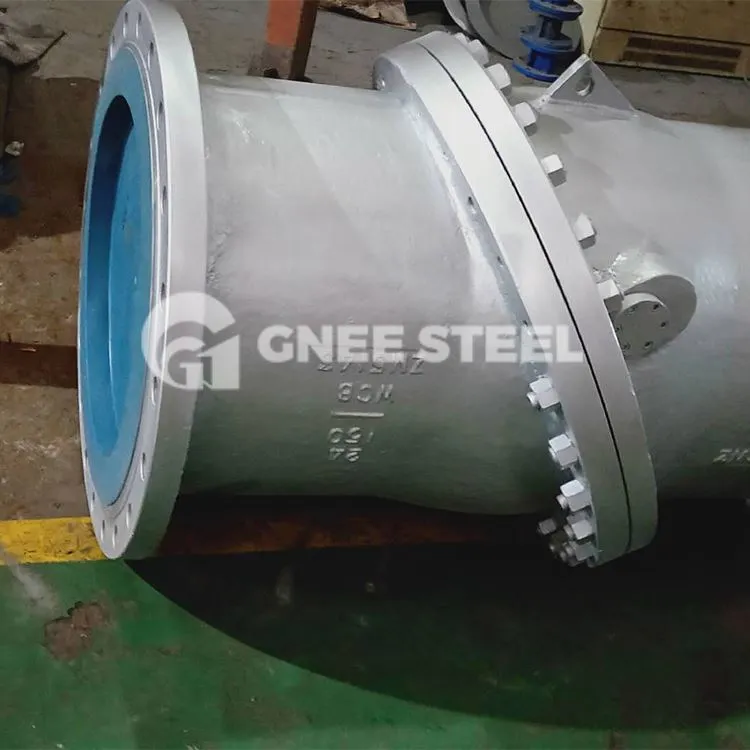

Plokštės atbulinis vožtuvas yra tinkamas užkirsti kelią atvirkštiniam skysčio tekėjimui horizontaliuose arba vertikaliuose vamzdynuose. Vertikaliuose vamzdynuose arba vamzdynuose su bet kokiu nuolydžio kampu tarp horizontalios ir vertikalios, šie atbuliniai vožtuvai tinka tik vamzdynams, kurių srautas vidutinis aukštyn.
|
Dydžių diapazonas |
Korpuso Medžiaga |
|
2"-60" DN50-DN1500 |
WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
|
Slėgio įvertinimas |
Disko medžiaga |
|
Klasė{0}}1500 klasė PN16-PN100 |
WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
|
Baigti ryšį |
Sėdynės medžiaga |
|
Flanšas (FF, RF, RJ), BW |
A105 |
|
Struktūros stilius |
Stiebo medžiaga |
|
Pilnas uostas |
/ |
|
Pavaros parinktys |
Dizaino standartas |
|
/ |
ASME B16.34, API 6D |
|
Temperatūros diapazonas |
Standartinis akis į akį |
|
-196 laipsnis ~550 laipsnių |
ASME B16.10 |
|
Ryšio standartas |
Testo standartas |
|
Flanšo gręžimas: ASME B16.5 Sandarinis suvirinimas: ASME B16.25 |
API 598 |
Medžiaga
| kodas |
kūnas |
Diskas | Sandarinimo sėdynė | |
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
|
R |
CF8M |
CF8M+STL |
0}Cr17Ni12Mo2 |
|
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
|
E |
CN7M |
CN7M+STL |
20 lydinys |
|
|
C |
WCB |
WCB+13Kr |
0Cr19Ni9 |
|
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
|
PAGRINDINĖS FUNKCIJOS
Tinka visiems standartiniams flanšams
Trumpas akis į akį
Puikus sandarumas pagal API 598
Mažas slėgio kritimas ir atidarymo slėgis
Greita užsidarymo reakcija (įstriža sėdynė), kuri sumažina vandens plaktuką
Kaip pasirinktis, pagalbinė spyruoklė padidina uždarymo reakciją
Diskiniai atbuliniai vožtuvai
