Pavasario pakrauto patikrinimo vožtuvo aprašymas
Springo pakrautas vožtuvas yra vienpusis vožtuvas, uždarytas naudojant spyruoklinę jėgą, leidžiančią terpei tekėti viena kryptimi ir blokuojant atvirkštinį atbulinę srautą. Pagrindinis jo mechanizmas yra:
Forward srauto atidarymas: Vidutinis slėgis įveikia spyruoklės pasipriešinimą ir stumia vožtuvo diską (pvz., Vožtuvo diską, rutulį ir kt.), Kad būtų atidarytas, sudarydamas srauto kanalą;
Atsikelkite srauto uždarymas: Kai vidutinis slėgis išnyksta arba atsiranda atbulinė eiga, spyruoklinė jėga greitai iš naujo nustato vožtuvo diską į sandarinimo padėtį, kad užblokuotų nugaros srautą.
Uždarymo veiksmas sukelia slėgį (ty, plyšimo slėgį) priklauso nuo spyruoklės standumo ir vidutinių darbo sąlygų.
Tipas ir struktūra
Klasifikavimas pagal struktūrą :
Spring in-line Type: vožtuvo diskas yra lygiagretus vamzdyno ašiai, su kompaktiška struktūra, tinkama mažo skersmens vamzdynams (DN15 ~ 100 mm);
Spring y Type: Vožtuvo diskas yra tam tikru kampu į dujotiekį, su mažesniu atsparumu srautui ir lengvai prižiūrima. Jis dažnai naudojamas aukšto slėgio ar dažnai atidarymo ir uždarymo scenarijuose;
Swing Spring pagalbinė tipas : sujunkite vyrišką sūpynių vožtuvo diską su spyruokliniu buferiu, kad sumažintumėte uždarymo smūgį ir tinkamą didelio skersmens vamzdynams (DN200 ~ 1200 mm).
Key Components:
Spring Medžiaga : nerūdijantis plienas (304/116L) arba lydinio plienas, atsparus korozijai ir elastingai stabiliai;
Sealing forma: metalinis kietas sandariklis (aukštas temperatūra ir aukštas slėgis) arba elastinis minkštas sandariklis (PTFE/grafitas), atitinkantis ANSI VI klasės nuotėkio standartus
Pavasario pakrauto patikrinimo vožtuvo specifikacija
|
Produkto pavadinimas |
Pramonės pavasario patikrinimo vožtuvas |
|||
|
Dydis |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Ryšio pabaiga |
sriegis |
|||
|
Standartas |
3A, DIN, SMS, ISO |
|||
|
Tarpiklis |
Silikonas, EPDM, Vitonas |
|||
|
Operacijos būdas |
Rankinis, pneumatinė ir elektrinė pavara |
|||
|
Maksimali temperatūra |
10Bar |
|||
|
Darbinė temperatūra |
-10 laipsnis +120 laipsnis |
|||
|
Paviršiaus poliravimas |
Ra mažiau arba lygus 0. 8μm |
|||
|
Siuntimo būdas |
„Express“, „Ore“ ar „Sea“, kaip prašoma kliento |
|||
|
Taikymo apimtis |
Pieno, maistas, alus, gėrimas, vaistinė, kosmetika, vanduo ir kt. |
|||

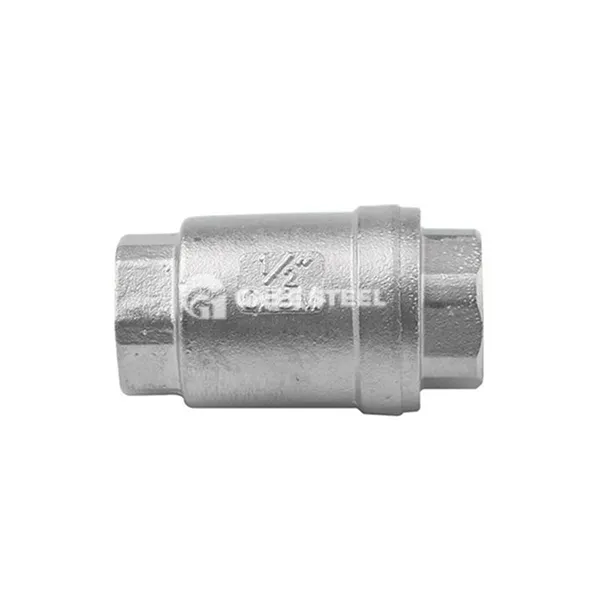

Pavasario pakrautas vožtuvas
Savybės
Greitas atsakymas: „Spring“ uždarymas sutrumpina nustatymo laiką iki mažesnio nei 0. 5 sekundes, žymiai sumažindamas vandens plaktuko riziką;
Aukštas sandarinimas: iš anksto įkelta spyruoklė sustiprina spaustuko jėgą tarp vožtuvo disko ir vožtuvo sėdynės ir gali efektyviai užkirsti kelią atbulinei eigai žemo slėgio sąlygomis;
Mažo srauto pasipriešinimo dizainas : Racionalus vožtuvo kanalo struktūra sumažina slėgio nuostolius, o slėgio kritimo nuostoliai yra mažesni nei 3% (visiškai atidaryta); DURUME: Spyruoklė ir sandarinimo paviršius yra atsparūs dilimui, o tarnavimo laikas gali pasiekti 5 ~ 10 metų (normalios darbo sąlygos).
Programos
ŠVOK SISTEMA: Užkirskite kelią vėsinančiam vandeniui ar garų srautui, apsaugokite vandens siurblius ir katilus;
Naftos chemijos proceso vamzdynai.
Hidraulinė perdavimo sistema: užblokuokite hidraulinės alyvos srautą, kad pavara nenukreiptų kontrolės;
Maisto ir farmacijos pramonė : Sanitarinė dizainas (veidrodinis poliravimas) patenkina aseptinio skysčio kontrolės poreikius.
