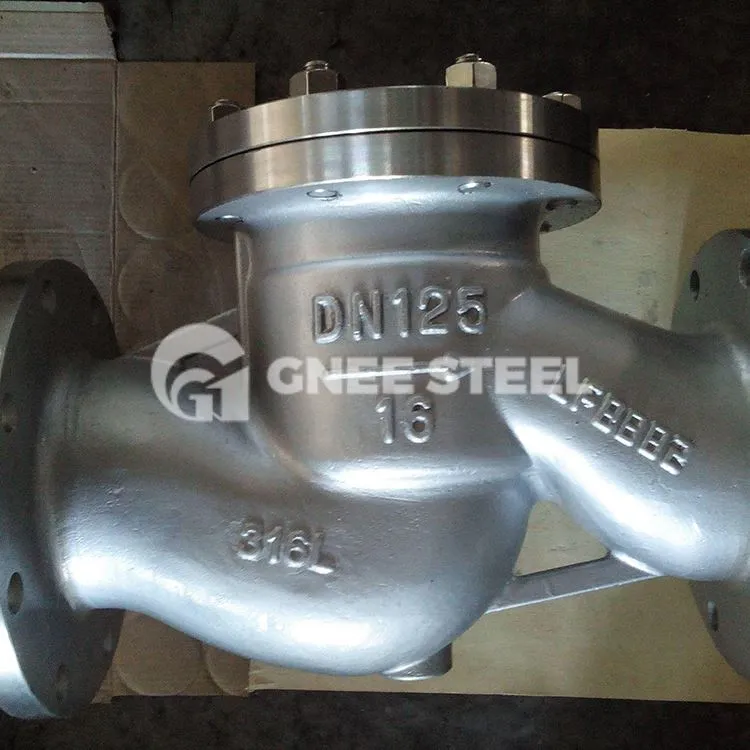

Pasukamas atbulinis vožtuvas daugiausia susideda iš vožtuvo korpuso, vožtuvo dangčio, vožtuvo lizdo, vožtuvo disko, svirties, kaiščio, laikiklio ir kitų dalių. Vožtuvo diskas sukasi aplink kaištį, esantį už vožtuvo lizdo. Vožtuvo disko galinė dalis yra stacionariai sumontuota viename svirties gale per jungiamąjį varžtą ir veržlę, o kitas svirties galas yra šarnyriškai pritvirtintas prie vožtuvo korpuso ertmės sieninio laikiklio. Vidutinis slėgis įleidimo gale stumia vožtuvo diską, kad jis suktųsi ir atsidarytų, o vidutinis slėgis išleidimo gale ir vožtuvo disko svoris uždaro vožtuvo diską.
Pagrindinio parametro specifikacija:
Dizainas ir gamyba: Lieto plieno atbulinis vožtuvas pagal BS 1868, ASME B16.34, API 6D
Patikrinimas ir bandymas: API598, API600 arba API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
BW galo matmenys: ASME B16.25
Akis į akį ir nuo galo: ASME B16.10
Slėgio ir temperatūros rodikliai: ASME B16.34
Sienelės storio matmenys: API 600, BS 1868
Produktų asortimentas
Korpuso medžiaga: anglinis plienas, nerūdijantis plienas, legiruotasis plienas, bronza
Nominalus skersmuo: 1/2"~48" (DN15~DN1200)
Galinis jungtis: RF, RTJ, BW
Slėgio diapazonas: 150–2500 klasė (PN16–PN420)
Darbinė temperatūra: -196ºC~+560ºC
Dizaino standartas
|
Vožtuvų dizainas |
ANSI,ASME,API,DIN,JIS,BS,GB |
|
Baigti ryšį |
Flanšas, sandūrinis suvirinimas, kištukinis suvirinimas |
|
Testavimas |
API 6D, API 598 |
Kaip sumontuoti atbulinį vožtuvą?
Atbuliniai vožtuvai gali būti montuojami horizontaliai arba vertikaliai. Prieš montuodami posūkio atbulinį vožtuvą, turite įsitikinti, kad srauto rodyklė yra teisinga kryptimi. Jei įtaisyta vertikaliai, srauto rodyklė turi būti nukreipta į viršų, kad vamzdžiu tekantis skystis galėtų tekėti aukštyn, o gravitacija jo netrauktų atgal ir neužterštų vandens tiekimo.
Toliau pateikiami žingsniai padės jums įdiegti pasukamąjį atbulinį vožtuvą:
1 veiksmas: pažiūrėkite į vožtuvo vidų
Įsitikinkite, kad vožtuvo korpuse nėra nieko įstrigo. Jei mažas daiktas pateks į siūbavimo atbulinį vožtuvą, diskas gali įstrigti ir neleisti tekėti vandeniui.
2 veiksmas: nustumkite diską nuo sėdynės paviršiaus ir patikrinkite jo veikimą, kad įsitikintumėte, jog jis gali laisvai judėti.
3 veiksmas: įsitikinkite, kad flanšo galuose nėra įdubimų ar briaunų, kurie galėtų trukdyti tinkamai užsandarinti.
4 veiksmas: sumontuokite vožtuvą srauto kryptimi pagal srauto krypties rodyklę, užtikrindami, kad prieš srovę būtų tiesi vamzdžio dalis, kurios skersmuo yra 3 kartus didesnis.
5 veiksmas: jei montuojama vertikaliai, srauto kryptis turi būti aukštyn; jei sumontuotas horizontaliai, vožtuvo dangtis turi būti nukreiptas į viršų.
