Elektrinis patikrinimo vožtuvo aprašymas
Elektrinis patikrinimo vožtuvas yra tikrinimo įtaisas, valdantis vožtuvo disko atidarymą ir uždarymą per elektrinę pavarą. Jis turi ir tradicinio patikrinimo vožtuvo išjungimo funkciją, ir elektrinio vožtuvo nuotolinio automatikos valdymo galimybes. Pagrindinės jo funkcijos apima:
Anti-Medium atgalinis srautas: pasikliaukite vožtuvo disko sandarinimo struktūra ir vožtuvo sėdyne, kad būtų išvengta atvirkštinio terpės srauto;
Intelektualus atidarymas ir uždarymas: išorinių signalų (pvz., PLC instrukcijų) gavimas per elektrinę pavarą, kad būtų galima tiksliai atidaryti ir uždaryti vožtuvą.
Pagrindiniai komponentai
Vožtuvo korpusas: dažniausiai priima trijų dalių nerūdijančio plieno struktūrą (kairiojo vožtuvo dangtis + vidurinio vožtuvo korpusas + dešinysis vožtuvo dangtis), kurį pritvirtinama varžtais, kad padidintų sandarinimą;
Vožtuvo diskas: kėlimo ar sūpynės dizainas, sandarinimo paviršius yra padengtas fluoroplastiniu\/guminiu sluoksniu, tinkamu korozinei terpei;
Elektrinė pavara: integruotas variklis, sliekų pavarų perdavimo įtaisas, palaiko 4 ~ 20mA signalą arba skaitmeninę komandų valdymą.
Darbo principas
Forward Flow: Vidutinis slėgis stumia vožtuvo diską, kad būtų galima cirkuliuoti; Atskirtinis atbulinė eiga arba aktyvus uždarymas.: Elektrinė pavara varo vožtuvo diską, kad priverstų uždaryti, kad blokuotų atbulinę eigą (tradiciniai tikrinimo vožtuvai remiasi vidutiniu slėgiu ir dedvais, o elektriniai tikrinimo vožtuvai gali aktyviai įsikišti).
Elektrinis patikrinimo vožtuvo specifikacija
| Dalis | Medžiaga | En spec. |
| Kūnas | Ketaus | A126 B klasė |
| Kariuomenė geležis | A536 gr. 65-45-12 | |
| Velenas | Nerūdijančio plieno 410 | A276 S410 00 |
| Nerūdijančio plieno 431 | A276 S431 00 | |
| Sėdynės žiedas | EPDM \/NBR | |
| O žiedas | EPDM \/NBR | |
| Įvorė | Ptfe | |
| Bronza | B62 C83600 | |
| Vožtuvo standartas | ||
| ISO 5752\/BS5155\/BS EN 593\/MSS SP -67\/API 609 | ||
| Slėgio temperatūra ir reitingas | ||
| Darbinis slėgis | 16bar\/27,5bar | |
| Bandymo slėgis | Korpusas: 24bar\/37,5bar | |
| Antspaudas: 17,6bar\/27,5bar | ||
| Darbinė temperatūra | -20 laipsnis iki 110 laipsnių EPDM sėdynės | |
| -10 laipsnis iki 80 laipsnių NBR sėdynės | ||
| Tinkama žiniasklaida | Vanduo, nafta ir dujos | |
| Aprašymo produktai | ||
| Dydis | Dn 40- dn1200 | |
| Pabaigos flanšas | ANSI B 16.1, EN 1092, AS 2129 | |
| Akis į akį | ANSI B 16.10; En 558-1 20 serija | |
| Viršutinis flanšas | ISO 5211 | |
| Susiję produktai | 1. Anglies plieno speneliai ir lizdai | 2. Flanai |
| 3. Anglies plieno užpakalio suvirinimo detalės | 4. Vamzdžiai | |
| 5. Aukšto slėgio jungiamosios detalės | 6. Vožtuvai | |
| 7. PTFE. | 8. Žalvario jungiamosios detalės | |
| 9. Kalios geležies vamzdžių jungiamosios detalės | 10. Vario jungiamosios detalės | |
| 11 | 12. Sanitarinės jungiamosios detalės ir kt. | |
| Pažymėjimas | BSI, ISO9001: 2008 | |
| Paraiškos | Gėlas vanduo, nuotekos, jūros vanduo, oras, garai, maistas, vaistai, aliejai, šarmai, druska ir kt. | |
| Galimi pirkėjo piešiniai ar dizainai. | ||
| Paketas | 1. dėžutės be padėklų. | |
| 2. dėžutės su padėklais. | ||
| Arba kaip pirkėjo reikalavimai. | ||

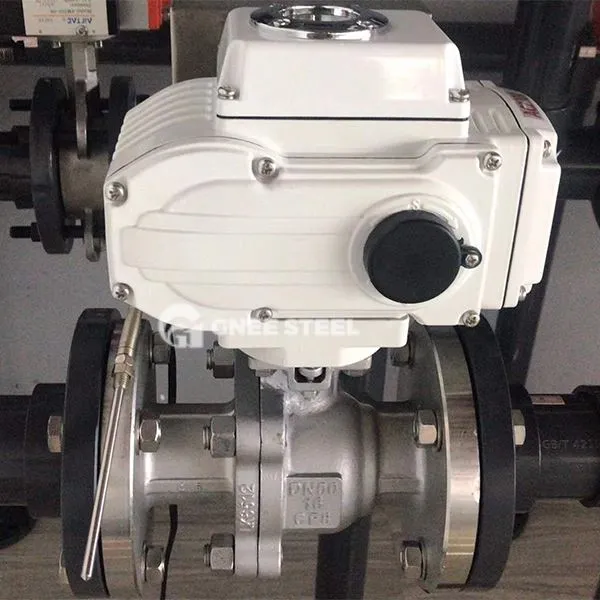

Elektrinis patikrinimo vožtuvas
Privalumai
Aukštas patikimumas: Elektrinė pavara gali priversti vožtuvo diską uždaryti, išvengdamas tradicinio patikrinimo vožtuvo gedimo dėl priemaišų blokavimo; Ilgas gyvybė: Nerūdijančio plieno atsparumas korozijai yra geresnis nei ketaus\/anglies plieno vožtuvų.
Apribojimai
Išorinio maitinimo šaltinio priklausomybė: Kai galia išjungta, norint palaikyti funkciją, ji turi pasikliauti atsargine galia arba mechanine struktūra; Didi išlaidos: elektrinė pavara ir padalijama struktūra padidina kainą nei įprasti vožtuvai
