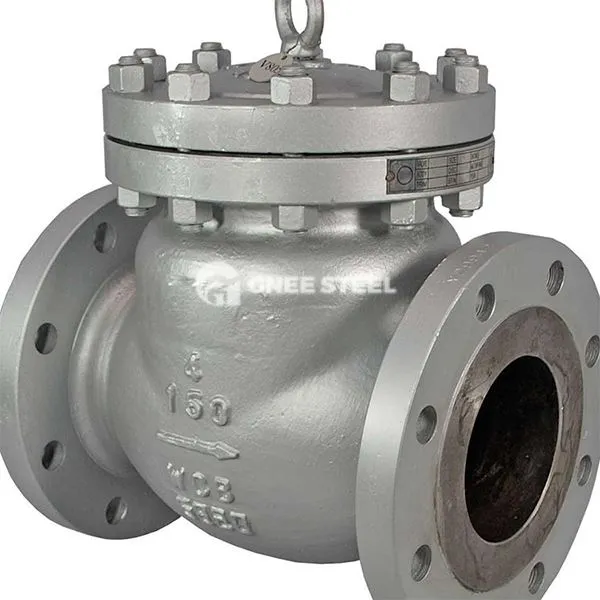

Slėgio sandariklio patikrinimo vožtuvas Aprašymas
Slėgio sandariklio patikrinimo vožtuvas yra vožtuvas, kuris padidina sandarinimo našumą per paties terpės slėgį. Jis tinka aukšto slėgio, aukštos temperatūros ir ėsdinančioms terpės sąlygoms ir yra plačiai naudojamas naftos chemijos, galios ir kituose laukuose. Pagrindinis jo dizainas naudoja vidutinį slėgį, kad stumtų sandarinimo elementą, kad būtų galima tiksliai pritaikyti vožtuvo sėdynę, kad pasiektų dinaminį sandarinimo efektą.
Pagrindinės struktūros ir sandarinimo mechanizmas
Pagrindiniai komponentai:
Savarankiško vožtuvo dangtis: jis priima metalinę savarankišką sandarinimo struktūrą. Kuo didesnis slėgis, tuo reikšmingesnis sandarinimo efektas.
Pasukamojo vožtuvo diskas: jis atidaromas ir uždaromas rokerio mechanizmu. Sandarinimo paviršių galima suvirinti kobalto pagrindu pagamintais lydiniais arba inkrustuotais medžiagomis, tokiomis kaip politetrafluoretilenas (PTFE).
Elastinis sandarinimo žiedas: Kai kuriuose modeliuose yra nereikalingos pakuotės arba dumplės, kad būtų pagerintas sandarinimo patikimumas.
Sandarinimo principas:
Tekant į priekį, vidutinis slėgis stumia vožtuvo diską, kad būtų galima atidžiai susisiekti su vožtuvo sėdyne, kad susidarytų savaime patobulintas sandariklis.
Kai teka atvirkštine kryptimi, vožtuvo diskas greitai uždaromas veikiant gravitacijai ar spyruoklei, kad būtų išvengta atgalinio srauto.
Slėgio sandariklio patikrinimo vožtuvo specifikacija
|
Vykdymo standartai |
APL, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Slėgio diapazonas |
150 ~ class2500lb (pn 16- pn420) |
|
Dydžio diapazonas |
Nps1/2 "iki nps72" (DN15mm iki DN1800mm) |
|
Materialinės apimties kaltinimai |
A105, F91.F11.F22, F5A, F6, LF1LC2,12CR1MOV F36 F304.F316. F321H |
|
Medžiagos apimties liejiniai |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A, 6 |
|
0 perate tipas |
Rankinis, elektrinis, pneumatinis, pavara |
|
Vožtuvo tipas |
Elektrinės vožtuvai, vartų vožtuvai, rutulio vožtuvai, „CheckVangves“ |
|
Paraiška |
Elektrinės, naftos chemijos produktai, rafinavimas, gamtinės dujosmetalurgija |
|
Ryšio tipas |
Flanšas, suvirinimas, siūlas, FM, BW, SW |
|
Pritaikymas |
OEM/ODM/OSM/OBM |
Slėgio sandariklio patikrinimo vožtuvas
Privalumai
- Aukšto slėgio pritaikomumas:
Jis gali atlaikyti spaudimą iki 2500 klasės (apie 42 MPa), tinkamą tolimojo naftos ir dujotiekio vamzdynams ir rafinavimo įrenginiams.
Savarankiškos sandarinimo struktūra geriau veikia esant aukštam slėgiui ir nereikalauja nuolatinio išorinio slėgio.
- Aukštos temperatūros ir atsparumas korozijai:
Vožtuvo korpusas yra pagamintas iš lietinio plieno, nerūdijančio plieno ar lydinio plieno, o taikomas temperatūros diapazonas yra -196 laipsnis ~ +550 laipsnis.
Antspaudo paviršius gali būti pagamintas iš cementinio karbido (pvz., „Stellite“) arba PTFE, kuris gali atlaikyti rūgščių ir šarmų koroziją.
- Ilgas gyvenimas ir žema priežiūra:
Vožtuvo disko rokeris yra suprojektuotas su ribiniu prietaisu, kad būtų išvengta per didelio atidarymo ir sandarinimo gedimo.
Dumplės ar metalo sandarinimo žiedas sumažina pakavimo susidėvėjimą ir pratęsia priežiūros ciklą iki 3 kartų didesnis nei įprastų vožtuvų.
Paraiškos
- Naftos chemijos pramonė : Aukštos temperatūros naftos produktų (mažesnių arba lygių 425 laipsnių) ir skystų amoniako vamzdynų apsauga naftos rafinavimo įrenginiuose.
- Power System: aukšto slėgio katilo garų vamzdynų ir branduolinės energijos aušinimo vandens sistemų valdymas.
- Farmacija ir maistas: Sitariniai antionaminacijos sandarikliai, skirti steriliems skysčio vamzdynams.
