ne SLAM patikrinimo vožtuvo aprašymas
Ne SLAM patikrinimo vožtuvas yra vožtuvas, kuris kontroliuoja terpės srautą į vieną pusę, uždarant vožtuvo diską etapais. Jis turi dvigubas funkcijas, neleidžiančias terpei tekėti atgal ir pašalinti vandens plaktuko poveikį. Tai ypač tinka sistemoms, turinčioms aukštą slėgį, didelį srautą ir dažnas startas ir sustojimas.
Organizacijos struktūra
Pagrindinė struktūra
Vožtuvo korpusas: liejamas su anglies plienu, nerūdijančiu plienu arba specialiu lydiniu (pvz., Hastelloy), pritaikytu įvairių terpių koroziniams reikalavimams;
Vožtuvo diskas: įprastas sūpynės vienas diskas arba drugelio dvigubas ekscentrinis dizainas, kurio sandarinimo paviršius padengtas elastinėmis medžiagomis, tokiomis kaip guma ir politetrafluoretilenas.
Buferio komponentas
Hidraulinis slopinimo įtaisas: sureguliuokite uždarymo greitį per cilindrą arba hidraulinę valdymo sistemą (pvz., Hidraulinį lėtai uždarymo patikrinimo drugelio vožtuvą);
Spyruoklinio stūmoklio struktūra: tinkama mažo skersmens vožtuvams (tokiems kaip DN50 ar mažiau), kuriems reikia greito atsako.
Pagalbiniai komponentai
Mikro filtrai, adatų vožtuvai, rutuliniai vožtuvai ir kt. Suformuokite hidraulinę valdymo grandinę, kad tiksliai sureguliuotumėte pagrindinio vožtuvo veiksmo laiką.
ne SLAM patikrinimo vožtuvo specifikacija
Normalus skersmuo: 2 - 48 colio (dn 50 - dn1200)
Slėgio diapazonas: klasė 150 - 2500 lb
Pabaigos jungtis: RF, RTJ
Darbinė temperatūra: -29 laipsnis ~ +400 laipsnis
Medžiaga: anglies plienas, nerūdijantis plienas, lydinio plienas, aliuminio bronza, TI
Dizainas ir gamyba: API 594
Struktūrinis ilgis: API 594
Ryšys: ASME B16.5, ASME B16.47
Testas ir patikrinimas: API 598

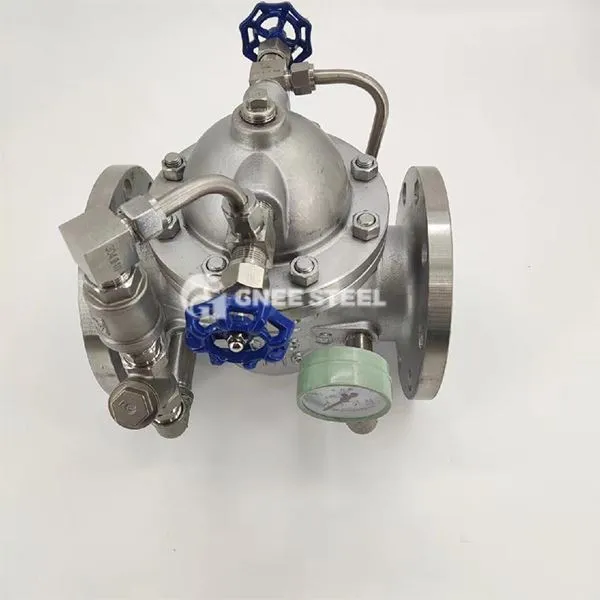

ne SLAM patikrinimo vožtuvas
Našumo pranašumai ir pramonės vertė
vandens plaktuko slopinimas
Sumažina didžiausią vandens plaktuko slėgį 60-80%, per pastatytą uždarymą, sumažindama vamzdyno sistemos įtempių koncentraciją, palyginti su įprastais patikrinimo vožtuvais;
Energijos taupymas ir vartojimo mažinimas
Mažo srauto pasipriešinimo projektas (srauto varžos koeficientas, mažesnis arba lygus 0. 2) sumažina nuolatinio siurblio veikimo energijos sąnaudas;
Saugumas ir atitiktis
Atitinka API 598, JB\/T 9092 ir kitus standartus, atitinkančius didelės rizikos scenarijų, tokių kaip branduolinė energija ir chemijos pramonė, saugos sertifikavimo reikalavimus.
