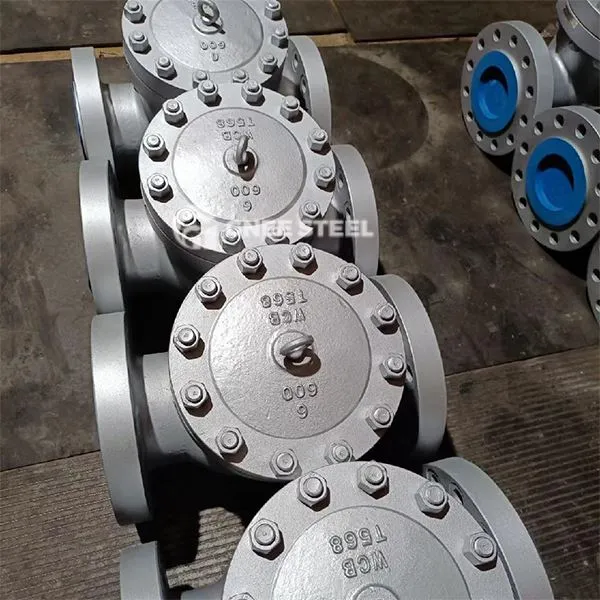

API 594 sūpynės patikrinimo vožtuvas

„API 594“ sūpynių patikrinimo vožtuvas yra vienpusio srauto valdymo vožtuvo tipas, kuris atitinka Amerikos naftos instituto (API) standartą. Jis skirtas pramoniniams vamzdynams, tokiems kaip naftos ir chemijos pramonė. Jis atidaromas ir uždaromas, sukant vožtuvo diską aplink fiksuotą ašį, kad terpė nenukristų. Pagrindinis jo dizainas atitinka API 594 standartą ir yra tinkamas ploniems lakštų, rankdarbių ir dvigubo flanšo konstrukcijoms.

Pagrindinė struktūra ir dizainas
‌ vožtuvo korpuso ir jungties forma:
‌ vožtuvo kėbulo medžiaga: dažniausiai naudojama WCB, CF8, CF3 ir kitas lietinis plienas arba nerūdijantis plienas, tinkamas aukštai temperatūrai ir aukštam slėgiui (pvz., 150 ~ 2500 klasė, temperatūros diapazonas -196 laipsnis ~ 540 laipsnio);
‌ Jungiamojo ryšio metodas: vaflių tipas (sutrumpintas konstrukcijos ilgis), dvigubas flanšas arba suvirinimas, tinkamas ASME B16.5, GB\/T 9113 ir kitiems standartams.
‌ V irenės atvartų ir sandarinimo sistema‌:
Vieno atvarto arba dvigubo atvarto sūpynės dizainas, dvigubo atvarto struktūra gali sumažinti vandens plaktuko efektą;
Sandarinimo paviršius pagamintas iš kieto lydinio (pvz., 13Cr) arba kūno sukietėjimo apdorojimo, kad būtų užtikrintas VI klasės nuotėkio lygis;
Spyruokliniam uždarymui (pvz., „Torsion Spring“), kad pasiektumėte greitą atsaką (uždarymo laikas<0.5 seconds).
Pagrindiniai našumo parametrai
‌PRESSURE Range‌: 15 klasė 0 ~ 2500 (iki PN100\/42.0MPA);
‌Atplatable Media‌: vanduo, garai, aliejus, rūgštinė terpė (tokia kaip azoto rūgštis, acto rūgštis) ir stiprūs oksiduojantys skysčiai;
‌Size diapazonas ‌: DN50 ~ 1500 mm (NPS 2 "~ 60");
‌ Įdiegimo kryptis‌: gali būti įdiegta horizontaliais arba vertikaliais vamzdynais.



API 594 sūpynės patikrinimo vožtuvas



Privalumai
‌ Kompaktinis struktūra‌: Vaflinio tipo dizaino ilgis yra tik 1\/4 ~ 1\/8 tradicinio flanšo vožtuvo, taupančios montavimo vietos; ‌

Greitas atsakymas‌: PAGRINDINĖS PABAIGA Sumažina vandens plaktuko pažeidimus ir apsaugo siurblius bei vamzdynus; ‌

Atsparumas korozijai‌: Medžiaga gali būti nerūdijantis plienas (316\/304), dupleksinis plienas (F51\/F53) arba Hastelloy, kuris gali prisitaikyti prie ekstremalių terpių; ‌

Ilgas gyvenimas‌: kietojo sandariklio struktūra turi puikų atsparumą nusidėvėjimui ir mažą priežiūros dažnį; ‌

Standartizavimas ir suderinamumas‌: Tai atitinka tarptautinius standartus, tokius kaip API 594 ir ASME B16.34, kad būtų užtikrintas sistemos suderinamumas.
