Disko patikrinimo vožtuvo aprašymas
Disko patikrinimo vožtuvas yra sūpynių patikrinimo vožtuvo rūšis. Pagrindinė jo savybė yra ta, kad atidarymo ir uždarymo dalyje jis naudoja disko formos vožtuvo diską, ir realizuoja vienpusį srauto valdymą, sukdamasis aplink vožtuvo sėdynės kanalo sukamąjį veleną. Šis vožtuvas yra skirtas vidutinio ir didelio skersmens, mažo srauto greičiui ir stabiliam srauto būsenos vamzdynams, ypač scenoms, kuriose yra didelė vidutinio srauto srauto rizika.
Klasifikavimo matmenys:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), kelių diskų dizainas gali išsklaidyti uždarymo smūgio jėgą;
Antspaudo forma: metalinis kietas sandariklis (atspari aukštai temperatūrai ir aukštam slėgiui), elastinis minkštas sandariklis (pritaikomas prie korozinės terpės).
Pagrindinė struktūra ir darbo principas
Struktūrinė sudėtis
Vožtuvo korpusas: dažniausiai pagamintas iš lietinio plieno, nerūdijančio plieno ar lydinio, tinkamas vamzdžių skersmenims nuo DN15 iki DN32 0 0; disko diskas: pagamintas iš metalo ar kompozicinės medžiagos, su gumos\/PTFE paviršiaus danga, siekiant sustiprinti sandarinimą; Suderintas kanalo dizainas siekiant sumažinti vidutinio srauto atsparumą (srauto varžos koeficientas, mažesnis arba lygus 0,3).
Darbo principas
Į priekinis srautas: Vidutinis slėgis stumia diską, kad sukasi aplink veleną, kad atidarytų. Kuo didesnis srautas, tuo didesnis atidarymo kampas (iki 90 laipsnių); atvirkštinis atbulinis srautas: diskas greitai uždaromas veikiant gravitacijai, vidutinės atbulinės eigos ir spyruoklės pagalba (pasirenkama), kad blokuotų atgalinį srautą
disko patikrinimo vožtuvo specifikacija
|
Nominalus dydis |
2 "~ 40" (DN50 ~ DN1000) |
|
Nominalus slėgis |
150 klasė ~ 2500 klasė (PN10 ~ PN250) |
|
Standartas: |
API 6D, API 594, ASME B16.34 |
|
Kūno medžiaga |
Anglies plienas, nerūdijantis plienas, lydinio plienas, dupleksinis nerūdijantis plienas |
|
Pabaigos ryšys |
RF, BW, RTJ |
|
Produkto pavadinimas |
„Synhe“ nerūdijančio plieno patikrinimo vožtuvas |
|
Pažymėjimas |
API, CE, ISO, EAC, TS |
|
Ryšio pabaiga |
FF sriegis (G.NPT, BSPT, BSP, DIN259\/2999) |
|
Tinkama terpė |
Vanduo, aliejus ir šiek tiek korozinis skystis |
|
Darbinė temperatūra |
-40 iki 300 laipsnių c |
|
Moq |
10 vnt |
|
Mokėjimo terminas |
30%TT indėlis, likutis sumokamas prieš gabenant prekes |
|
Paketas |
Plastikiniai maišeliai ------- popierinės dėžutės ------- dėžutės ------- faneros dėklai |
|
Pristatymo laikas |
15-30 dienos pagal užsakymą QTY |
|
Siuntimo prievadas |
Tianjinas, Ningbo, Šanchajus |
|
Gebėjimas gaminti |
10000 vnt per savaitę |

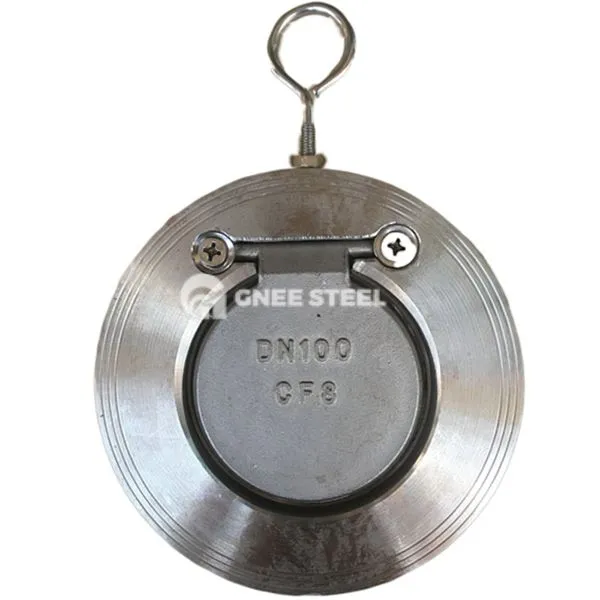

disko patikrinimo vožtuvas
Našumo charakteristikos ir atrankos taškai
DVANTAI IR SAVYBĖS
Mažas srauto varža (maždaug 35% mažesnė už pakėlimo patikrinimo vožtuvą), tinkamas mažo srauto greičiui ir didelio srauto scenarijams;
Lankstus vertikalus\/horizontalus montavimas, nėra griežtų krypčių apribojimų (kai vertikaliai sumontuojami vertikaliai, įsitikinkite, kad terpė teka iš apačios į viršų).
Pliescijos ir atsargumo priemonės
Weak Sanderavimo našumas : netinkamas progoms, kuriose yra didelio tikslumo anti-išspausdinimo reikalavimai (pvz., Vandenilio vamzdynai);
Pulsavimo srauto apribojimas: Sistemos su dažnu starto-stop arba drastišku srauto svyravimais turi būti naudojamos su buferiniais įtaisais;
Įdiegimas ir priežiūra: Didelio skersmens vožtuvai (DN didesni arba lygūs 600) turi būti aprūpinti tikrinimo platforma, o veleno nusidėvėjimas turėtų būti reguliariai tikrinamas.
