Ketaus sūpynės patikrinimo vožtuvas

Ketaus sūpynės patikrinimo vožtuvas yra vožtuvas, kuris pasiekia vienpusį ribą pasukdamas vožtuvo diską aplink ašį. Jis daugiausia naudojamas siekiant užkirsti kelią vamzdynų terpėms atbulinės eigos srautui ir užtikrinti skysčio srautą į vieną pusę. Jo vožtuvo diskas atsidaro į priekį srauto metu ir greitai uždaromas savaime svorio ar spyruoklės jėga atvirkštinio srauto metu. Jis tinka vamzdynų sistemoms, turinčioms terpę, tokią kaip vanduo ir garai (temperatūra mažesnė arba lygi 80 laipsnių).

Ketaus sūpynių vožtuvo montavimo žingsniai

Patvirtinkite diegimo kryptį
Srauto krypties ženklas: rodyklės kryptis ant vožtuvo korpuso turi atitikti vamzdyno terpės srauto kryptį. Atvirkštinis įrengimas sukels vožtuvą sugenda.
Montavimo padėtis: Pirmenybė teikiama horizontaliam montavimui; Jei įdiegta vertikaliai, įsitikinkite, kad vožtuvo disko sukimosi ašis yra horizontalia kryptimi, o terpė teka iš apačios į viršų (kitaip jos negalima uždaryti).
Vamzdyno ryšys
Kai naudojate flanšo jungtį, išlyginkite vamzdyno flanšą ir vožtuvo flanšą ir tolygiai priveržkite varžtus (kad išvengtumėte nuotėkio, kurį sukelia vienašališka jėga).
Sandarinimo tarpiklis turi visiškai tilpti, o deformuotos ar pažeistos tarpinės negali būti pakartotinai naudojamos.
Fiksavimas ir palaikymas
Dideliems skersmens vožtuvams (tokiems kaip DN200 ir aukštesni) reikia nepriklausomų atraminių laikiklių, kad būtų išvengta vamzdyno, tiesiogiai veikiančio ant vožtuvo korpuso, svorio.

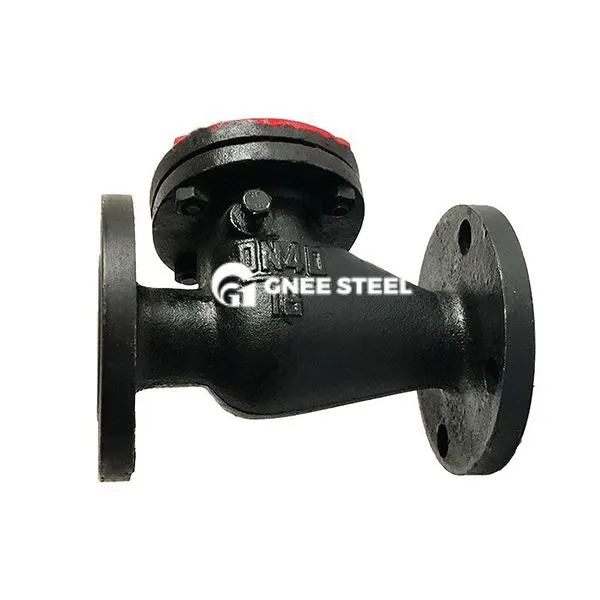

Gnee ketaus sūpynių patikrinimo vožtuvas



Paraiška

Vandens tiekimo ir kanalizacijos sistema: anti-nugaros srautas prie komunalinių vandens tiekimo ir nuotekų valymo įrenginių siurblio išleidimo angos.
Pramoninis dujotiekis: silpnai ėsdinančios terpės, esančios cheminėse, metalurgijos ir kitose srityse, vienpusė riba.
Energijos pernešimas: naftos ir dujotiekių apsauga nuo atgalinio srauto.

Pasirinkimo ir diegimo taškai

Atrankos pasiūlymai
Vidutinės charakteristikos: Vidutinei dalelėms, kuriose yra dalelių, pirmenybė teikiama kietam sandarikliui, o korozinei terpei galima pasirinkti guminius vožtuvų diskus.
Slėgio suderinimas: pasirinkite PN10/PN16/PN25 pažymius pagal dujotiekio darbo sąlygas.
Diegimo reikalavimai
Montavimo kryptis: Galimas horizontalus arba vertikalus montavimas, o vožtuvo disko sukimosi ašis turi atitikti sunkio jėgos kryptį.
Priežiūros patogumas: modulinė konstrukcija palaiko greitą išardymą, kuris patogus valyti priemaišas ar pakeičiant sandariklius.
