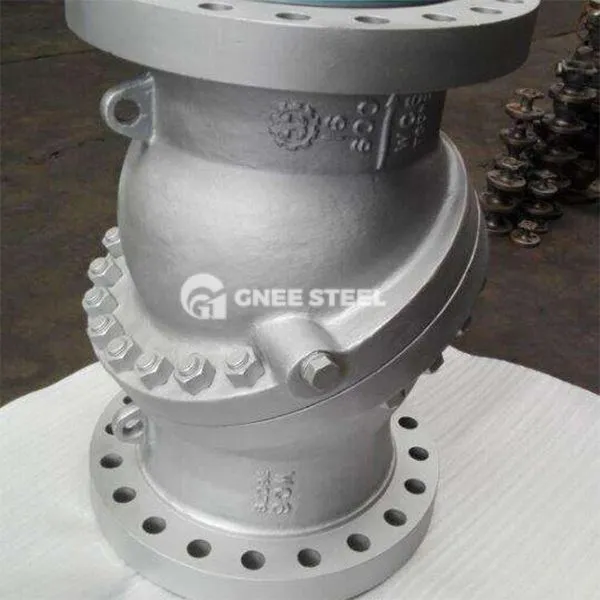

Pakreipto disko patikrinimo vožtuvas

Pasukamas disko patikrinimo vožtuvas yra patikrinimo vožtuvas, pagrįstas dvigubu ekscentrišku disko dizainu. Tai gali pasiekti greitą atidarymą ir uždarymą pakreipiant ir pasukant diską, išvengiant tradicinių čekių vožtuvų smūgio ir vandens plaktuko. Tai tinka darbo sąlygoms, kurioms taikoma griežtus reikalavimus mažo srauto atsparumui, dideliam sandarinimui ir greitam atsakui.

‌Core funkcijos‌:

‌NONAS PAGALBA PABAIGA: Diskas palaipsniui kontaktuoja su vožtuvo sėdynės sandarinimo paviršiumi, kad pašalintų mechaninį susidūrimą ir triukšmą atidarymo ir uždarymo metu; ‌Streamline Flow Channel‌: „Venturi-Type“ kanalo dizainas, mažo srauto atsparumo koeficientas (apie 40% mažesnis nei tradiciniai tikrinimo vožtuvai), didelis energijos taupymo efektas; ‌Ulti-medžiaga adaptacija‌: Vožtuvo korpusą galima pasirinkti iš nerūdijančio plieno, hastelloy ir kt., Tinka aukštai temperatūrai ir korozinėms terpėms (tokioms kaip garai, chemikalai). Pagrindinės struktūros ir projektavimo specifikacijos
‌ Key Components‌

‌ Veškite kūną ir diską:
Vožtuvo korpusas priima integruotą liejimo procesą (kai kurie patentuoti dizainai integruoja oro siurblio slėgio sustingusį apvalkalą, kad pagerintų sandarinimo patikimumą);
Diskas yra dvigubos ekscentriškos drugelio struktūra, o pakreipimo kampo konstrukcija (pvz., 60 laipsnių sandarinimo linijos plokštumos kampu) realizuoja švytuoklės judesį.
‌Sealing System‌:
Metalinis kietas sandariklis (volframo karbido purškimas) arba elastinis minkštas sandariklis (politetrafluoretileno įdėklas), palaikantis nulinio nuotėkio standartą;
Kai kurie modeliai yra sudedami su lėtomis grįžimo spyruoklėmis ir buferiniais varžtais, kad būtų sumažinta uždarymo smūgio jėga.
Projektavimo specifikacijos‌

‌ Standards‌: ASME B16.34 (dizainas), ASME B16.10 (konstrukcijos ilgis), API 598 (bandymas);
Slėgio lygis‌: 15 klasė 0 ~ 25 0 0 \/ pn2.0 ~ 42.0mpa;
Skersmens diapazonas‌: DN15 ~ DN3200.



Pakreipto disko patikrinimo vožtuvas



Privalumai ir atrankos taškai
‌Advantage palyginimas
‌Penavimo ir uždarymo greitis‌: Spyruoklinio modelio uždarymo laikas yra mažesnis arba lygus 0. ‌ Įdiegimo lankstumas‌: palaiko horizontalią, vertikalų ir bet kokį kampo montavimą (nereikia jokios papildomos atramos).
‌

Atrankos taškai‌
‌Medijos charakteristikos: pirmenybė teikiama švariam skysčiui\/dujoms, o ne metaliniam sandarikliui; Dalelių turinčioms terpėms reikia išankstinio filtro; ‌PRESSUS ADRACT‌: Aukšto slėgio tolimojo nuotolio vamzdynai (pvz., 600 klasė ir aukštesnė) reikalauja pritaikytų suklastotų vožtuvų korpusų; ‌ Control Reikalavimai ‌: Srauto reguliavimo scenarijams galima pasirinkti intelektualius modelius su elektrinėmis\/pneumatinėmis pavaromis.
