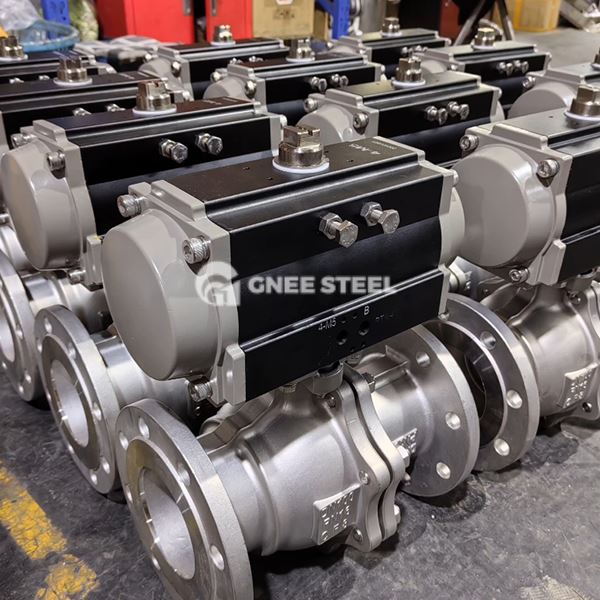

Pneumatinis flanšinis rutulinis vožtuvas

Pneumatinis flanšo rutulio vožtuvas yra vožtuvas, kuris varo rutulį, kad sukasi pneumatine pavara, kad atidarytų ir uždarytų terpę. Jis naudoja flanšo ryšį, kad užtikrintų sandarinimo ir slėgio guolio talpą, turi ir greitą atsaką, ir didelį patikimumą, ir yra plačiai naudojamas pramoninės automatikos valdymo sistemose, tokiose kaip nafta, chemijos pramonė ir energija.

Pagrindinė struktūra ir darbo principas
Kompozicijos moduliai:

Vožtuvo korpusas: integruota arba padalinta struktūra, daugiausia pagaminta iš 304/116L nerūdijančio plieno, ir suklastotas plienas naudojamas kai kuriuose aukšto slėgio scenarijuose.
Rutulys ir antspaudas: rutulys per skylę yra visiškai atidarytas, kai jis yra suderintas su vamzdžiu, ir visiškai uždarytas, kai vertikalus; Antspaudo paviršius naudoja PTFE (minkštas sandariklis) arba metalinis kietas sandariklis (pvz., Stellite lydinys).
Pneumatinė pavara: pavarų stovo tipas (AT/AW serijose) arba šakutės tipo pavara, išvesties sukimo momentas 10 ~ 5000 N · m, tinkamas DN15 ~ DN1200 kalibrui.
‌
Darbo eiga:

‌Drive Mode‌: Suspaustas oras ({{{0}}}}. 4 ~ 0,7 MPa) perjungia oro kelią per solenoidinį vožtuvą, stumia pavaros stūmoklį judėti ir varo vožtuvo kotą, kad pasuktų 90 laipsnių ‌.
‌Sealing mechanizmas ‌: spyruoklinė vožtuvo sėdynė liečiasi su rutuliu, o nuotėkio lygis gali pasiekti ANSI VI lygį (kietąjį sandariklį) arba mažesnį arba mažesnį arba lygų 10 ppm (minkšto sandariklio) ‌.



Pneumatinis flanšinis rutulinis vožtuvas



Pagrindinės funkcijos:

Greitas nutraukimas: reakcijos laikas 0. 5 ~ 5 sekundės, tinkamos avarinėms sąlygoms (pvz., SGD rezervuaro nuotėkiui).
Srauto reguliavimas: V formos rutulio dizainas palaiko linijinį srauto valdymą (reikalingas elektrinis padėties nustatymas).
Žiniasklaidos suderinamumas: tolerantiškas pavojingoms terpėms, tokioms kaip vanduo, garai, rūgštys, gamtinės dujos ir deguonis.

Programos:

Naftos chemija: vamzdynų aliejaus ir gamtinių dujų nuotolinis nukirstas ir paskirstymas.
Energijos sistema: garų srauto reguliavimas šiluminiame tinkle (atsparumas slėgiui iki PN40, temperatūra, mažesnė arba lygi 550 laipsnių).
Švara scena: Maisto laipsnio nerūdijančio plieno poliruoto vožtuvo korpusas (RA mažiau arba lygus 0. 8 μm) naudojamas aseptinei pieno produktų užpildymo linijai.
