Trijų dalių rutulinio vožtuvo vožtuvo korpusas susideda iš pagrindinio korpuso ir dviejų dalių, todėl jis vadinamas trijų dalių rutuliniu vožtuvu. Sumontavus ritę ir kotą į pagrindinį vožtuvo korpusą, antrinis korpusas montuojamas į vožtuvo lizdą, o pagrindinis ir antriniai korpusai sujungiami kaip vienas. Ritės srauto kelias taip pat yra viso dydžio.
3 dalių rutulinių vožtuvų specifikacija
| Dydžių diapazonas | 1/2"-4", DN15-DN100 |
| Slėgio įvertinimas | 1000 WOG, 2000 WOG |
| Baigti ryšį | Flanšas (FF RF), BW, SW, BSPT, NPT |
| Struktūros stilius | Visas portas, 3 vnt |
| Pavaros parinktys | Rankinis, pneumatinis, elektrinis |
| Temperatūros diapazonas | -20 laipsnis ~150 laipsnių |
| Ryšio standartas | Flanšo gręžimas: ASME B16.5.ASME B16.47.GB/T 9113.JB/T 79 Sandarinis suvirinimas: ASME B16.25, GB/T 12224 |
| Korpuso Medžiaga | CF8, CF8M, CF3, CF3M |
| Rutulinė medžiaga | SS304, SS316, SS304L, SS316l |
| Sėdynės medžiaga | PTFE, RPTFE |
| Stiebo medžiaga | SS304, SS316 |
| Dizaino standartas | ANSI B16.34, GB/T 12234 |
| Standartinis akis į akį | ASME B16.10, GB/T 12221, JIS B2002 |
| Testo standartas | API 598, GB/T 13927, EN12266-1 |

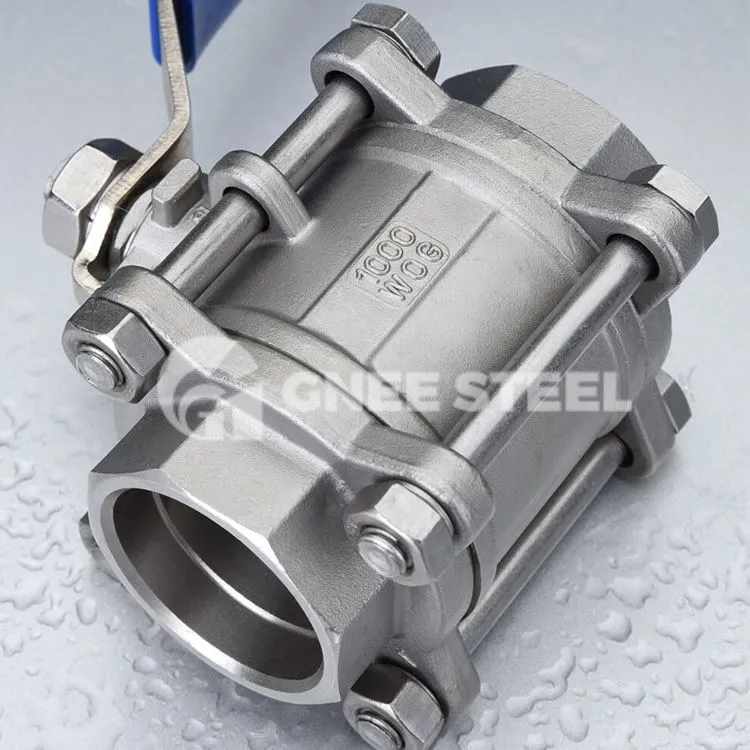

3 dalių nerūdijančio plieno rutuliniai vožtuvai
Trijų dalių rutulinis vožtuvas turi šiuos privalumus:
1. Mažas skysčio pasipriešinimas, jo pasipriešinimo koeficientas lygus tokio paties ilgio vamzdžio sekcijos.
2. Paprasta struktūra, mažas dydis, lengvas svoris.
3. Kompaktiškas ir patikimas, dabartinis rutulinio vožtuvo medžiagų sandarinimo paviršius yra plačiai naudojamas plastike, geras sandarinimas, vakuuminėje sistemoje taip pat buvo plačiai naudojamas.
4. Lengva valdyti, greitai atidaryti ir uždaryti, nuo visiškai atidaryto iki visiškai uždaro, kol pasisuka 90 laipsnių, lengva valdyti per atstumą.
5. Patogi priežiūra, rutulinio vožtuvo konstrukcija yra paprasta, sandariklis paprastai yra aktyvus, išmontuoti ir pakeisti yra gana patogu.
6. visiškai atidarytas arba visiškai uždarytas, vožtuvo lizdo rutulys ir sandarinimo paviršius bei terpės izoliacija, pernešama medžiaga, nesukels vožtuvo sandarinimo paviršiaus erozijos.
7. Platus pritaikymo diapazonas, skersmuo nuo mažo iki kelių milimetrų, didelis iki kelių metrų, nuo didelio vakuumo iki aukšto slėgio.
