Aukšto slėgio kriogeninio rutulinio vožtuvo atidarymo ir uždarymo elementas yra rutulys, naudojant rutulį 90 laipsnių kampu aplink vožtuvo koto ašį, kad būtų pasiektas atidarymo ir uždarymo tikslas. Aukšto slėgio kriogeninis rutulinis vožtuvas turi dvipusį sandariklį, geras sandarinimo charakteristikas, mažą pasipriešinimą srautui, kompaktišką struktūrą, lengvai valdomas ir pan. Vamzdynas daugiausia naudojamas nutraukti, paskirstyti ir pakeisti terpės srauto kryptį, suprojektuotas kaip "V" formos rutulinio vožtuvo anga, taip pat turi gerą srauto valdymo funkciją.
Aukštos temperatūros žemos temperatūros rutuliniai vožtuvai turi dvigubas lizdas, vožtuvo ertmė sudarys uždarą erdvę, kai vožtuvas uždarytas, kad būtų išvengta aukštos temperatūros žemos temperatūros rutulinių vožtuvų perteklinio slėgio vožtuvo ertmėje, paprastai naudojami šie du būdai naudojamas vožtuvo ertmės slėgio mažinimo funkcijai pasiekti: ① rutulyje, atidarant slėgio mažinimo angas, slėgio mažinimo kryptį slėgio mažinimo angos angoje slėgio mažinimo angų šone; ② Atsižvelgiant į slėgio mažinimo vožtuvo lizdo konstrukciją, kad būtų sumažintas vožtuvo ertmės slėgio sumažinimas, apsauginio vožtuvo kryptis gali būti prieš srovę esančios sėdynės kryptis arba pasroviui. Slėgio mažinimo kryptis gali būti arba prieš srovę, arba pasroviui. Kriogeniniams rutuliniams vožtuvams su slėgio mažinimo angomis sferoje neįmanoma įvykdyti dvipusio sandarinimo reikalavimų, o vienpusį sandarinimą galima įgyvendinti tik tada, kai vožtuvas uždarytas, vožtuvo slėgio guolio (sandarinimo) kryptis. yra priešinga slėgio mažinimo krypčiai, todėl kriogeniniai rutuliniai vožtuvai turi būti uždaryti pagal slėgio guolio kryptį, kad būtų nustatyta montavimo kryptis. Be to, kriogeninis rutulinis vožtuvas turi prailgintą variklio dangčio struktūrą su lašeliniu disku.
Kriogeninio rutulinio vožtuvo specifikacija
Dydis: 2"-24"
Medžiaga: nerūdijantis plienas, CF8, CF8M, CF3, CF3M, 304, 316, 304L, 316L, WCB, LCC
Sėdynės medžiaga: bendras lydinys, Ni pagrindo lydinys, volframo karbidas ir chromo karbidas
Slėgis: PN16-PN110, 150 LB-600LB
Galimos jungtys: flanšinis, SW, BW, spaustukas
Prievadas: visas prievadas / sumažintas prievadas
Valdymas: rankinis, pneumatinis, elektrinis
Tinkama terpė: sunkiųjų dalelių terpė, ėsdinanti terpė
Taikymas: naftos chemijos pramonė, naftos telkiniai, metalurgija, anglių chemijos pramonė, elektrinė, saulės energijos pramonė, popieriaus gamybos pramonė, farmacijos pramonė, kasybos pramonė ir kt.
Dizaino standartas: API 6D
Patikra ir bandymai: API 598

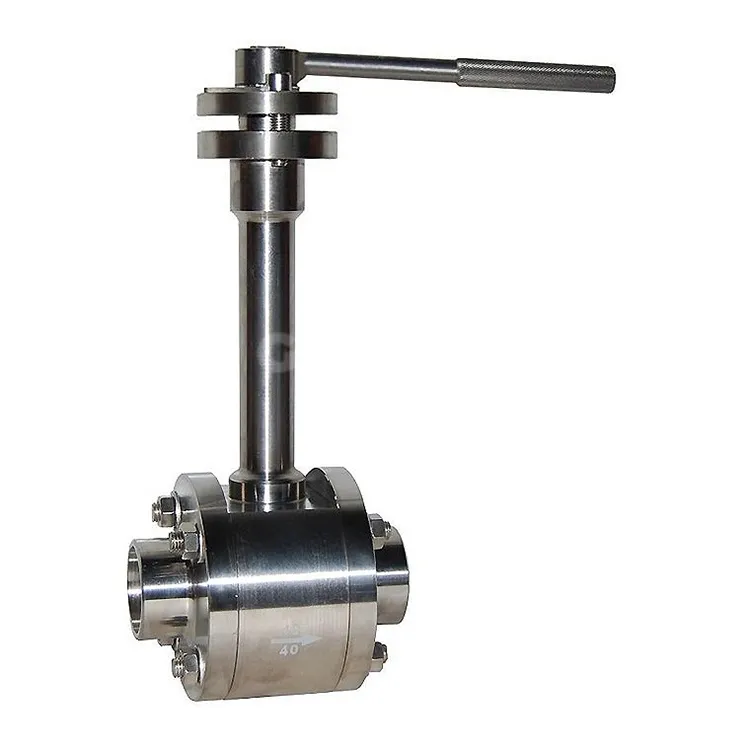

aukšto slėgio kriogeninis rutulinis vožtuvas
