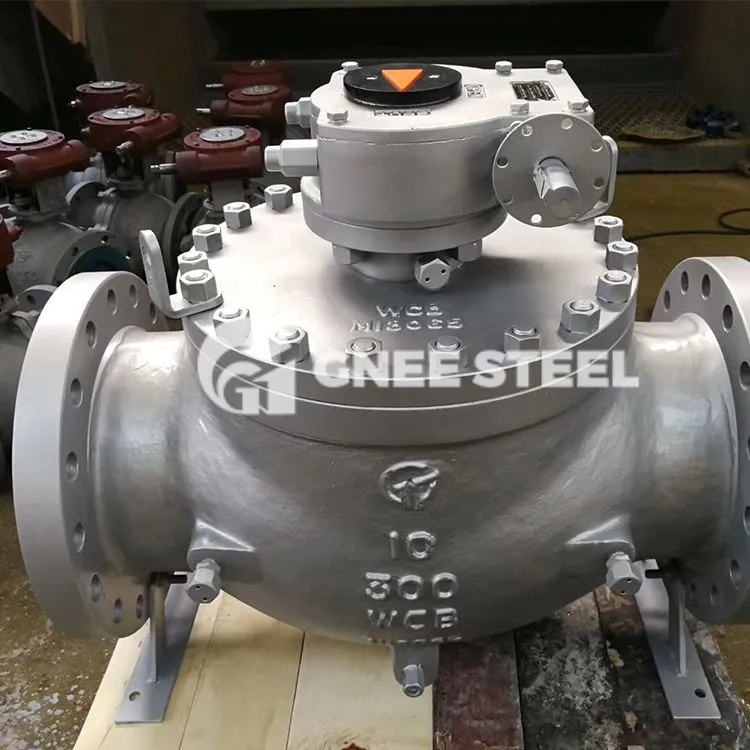

Viršutiniai rutuliniai vožtuvai paprastai susideda iš vožtuvo korpuso ir kairiojo bei dešiniojo jungiamųjų korpusų. Jungiamasis korpusas ir vožtuvo korpusas yra sujungti varžtais. Jungiamojo flanšo storis ir varžtų sujungimo stipris turi būti suprojektuoti analogiškai flanšui, kurio skersmuo toks pat kaip vožtuvo korpusas. Sujungimo stipris turi būti Neleiskite vamzdžiui atlaisvinti jungties ir sugadinti sandariklį. Vožtuvo korpusas ir jungiamasis korpusas liečiasi akis į akį, tarp jų nėra tarpo. Sandariklis turi atitikti priešgaisrinės saugos reikalavimus ir naudoti guminio „O“ žiedo ir suvyniotos metalinės tarpinės derinį. Tačiau pastaraisiais metais sparčiai tobulėjant visiškai suvirintų vožtuvų korpusų technologijoms, ji palaipsniui pakeitė suskaidytą konstrukciją, kuri kelia nuotėkio riziką.
Dydžių diapazonas: nuo 2" iki 36"
Įvertinimas: nuo 150 # iki 2500 #
Galai: flanšinės RF, RTJ, BW, stebulės galo jungtys
Pilna anga / Sumažintas skersmuo
Minkšta sėdynė
Antistatinis ir nepraleidžiantis stiebo dizainas
Lūpų sandarinimo dizainas
Kriogeninis pritaikymas pagal pageidavimą
Veikimas: svirtis, pavara, pneumatinė arba elektrinė pavara
Viršuje montuojamų rutulinių vožtuvų specifikacijos:
|
Dizainas Akis į akį Iki galo Galinis flanšas BW pabaiga Testas Priešgaisrinio saugumo testas Specialusis |
ASME B16.34 / API 6D ASME B16.10 / API 6D ASME B16.10 / API 6D ASME B16.5 ASME B16.25 API 6D API 607 / API 6FA NACE MR-01-75 |
|
DUOMENYSVIRŠIAUSIAMS ĮĖJIMO RUULULIAMS VOŽTUVĖMS |
|
|
Slėgio įvertinimas ir dydis: |
PN10 iki PN25, ANSI klasė nuo 150 iki 1500 klasės |
|
DN50 iki DN600 |
|
|
2"~24" |
|
|
50A~600A |
|
|
Medžiaga: |
Korpusas: WCB, CF8, CF8M, LCB, LCC |
|
Gaubtas: WCB, CF8, CF8M, LCB, LCC |
|
|
Kamuolys: A105, SS304, SS316 |
|
|
Kotas: F6a, SS304, SS316 |
|
|
Sėdynė: Devlon, EPDM, metalas, Viton, PTFE, NBR |
|
|
Speciali medžiaga pagal pageidavimą. |
|
|
Eksploatuojamas tipas |
Svirtis, pneumatinė, pavara, elektrinė, plikas velenas ir kt. |
|
Struktūra: |
Aukščiausias įrašas |
|
Flanšinė jungtis: |
EN1092 ir ANSI B16.5 ir JIS |
|
Tipas |
Flanšas RF, RTJ |
|
Maksimali darbinė temperatūra: |
Nitrilas: 80 laipsnių |
Viršutinis plūduriuojantis rutulinis vožtuvas
