3-PC flanšo rutulinio vožtuvo aprašymas
Trijų dalių flanšo rutulinio vožtuvas yra savotiškas pramoninis vožtuvas su trijų komponentų varžtų struktūra, sujungta su vamzdynu per flanšą, kad būtų pasiektas efektyvus skysčio ribas ir srauto valdymą. Pagrindinės jo savybės yra šios:
Struktūrinė sudėtis
Trijų komponentų vožtuvo kūno struktūra
Kairysis ir dešinysis gaubtas: lietinis plienas (WCB) arba nerūdijantis plienas (CF8M), sujungtas su tarpinio vožtuvo korpusu per varžtus;
Tarpinis vožtuvo korpusas Tarpinis korpusas: apvynioja rutulio ir sandarinimo mazgą, kurį galima atskirti, kad būtų galima prižiūrėti.
Sandarinimo įjungimo sistema
Rutulys: viso skersmens dizainas (vienodas skersmuo su vamzdynu), paviršiaus kietėjimo apdorojimas, kad padidintų atsparumą dilimui;
Plūduriuojanti sėdynė: spyruoklinė iš anksto įkelta konstrukcija, esant vidutiniam slėgiui, automatiškai paspauskite rutulį, kad pasiektų dvikryptį. Plūduriuojanti sėdynė: spyruoklinė iš anksto įkelta struktūra, automatinis rutulio suspaudimas esant vidutiniam slėgiui, kad būtų pasiektas dvikryptis sandariklis;
STEM: Apatinis montuojamas anti-Metion dizainas, pakavimo dėžutė naudojant lanksčią grafito + disko spyruoklinį glaudinimą.
Flanšo jungties sąsaja
Atitinka ANSI, DIN ir kitus standartinius flanšus, slėgio dangteliai PN16 ~ PN64 (150 klasė ~ 400).
3-PC flanšuoto rutulinio vožtuvo specifikacija
| Daiktas | SS304 SS 316 3 PC flanšinis rutulinis vožtuvas | ||
| Dydžio diapazonas | DN15 iki DN100 (nuo 1/2 "iki 10") | ||
| Slėgio įvertinimas | 1000 Wog | ||
| Pabaigos ryšys | Flanšas/sriegis | ||
| Kūno medžiagos | SS304 SS316 | ||
| Sėdynės medžiagos | Ptfe | ||
| Darbinė temperatūra | PTFE Mažiau arba lygus 180 laipsnių, metalas, sėdintis mažiau arba lygus 350 laipsniams | ||
| Pasirenkama įjungimas | Pneumatinė veika arba elektrinė veika arba rankinė | ||

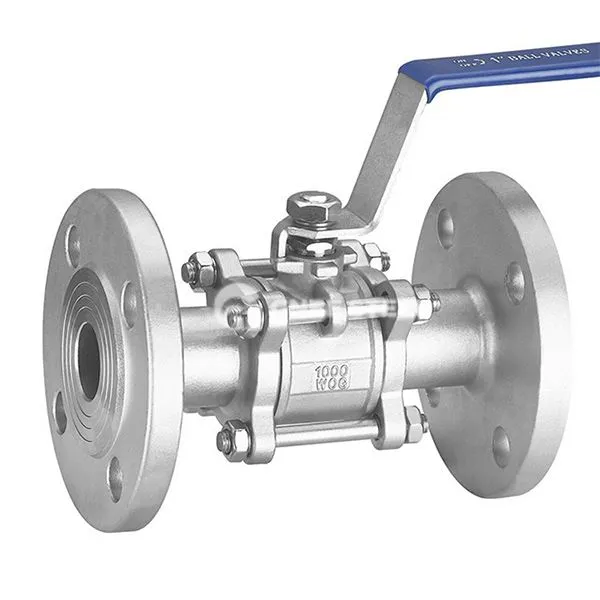

3 pc flanšo rutulinis vožtuvas
Savybės
Nuimamas prižiūrimas
Trijų dalių struktūra leidžia tiesiogiai pašalinti variklio dangtį ir pakeisti sandariklius neatjungiant vamzdyno.
Mažas atsparumas srautui ir efektyvi cirkuliacija
Visas gręžinio dizaino srauto varžos koeficientas yra mažesnis arba lygus 0,08, srauto nuostoliai arti nulio.
Platus pritaikomumo asortimentas
Temperatūros diapazonas: -29 laipsnis ~ 350 laipsnių (minkštas sandariklis) / -196 laipsnis ~ 550 laipsnių (metalo kietas sandariklis);
Taikoma terpė: vanduo, alyva Taikymo terpė: vanduo, aliejus, rūgšties ir šarminiai tirpalai ir specialios terpės, tokios kaip deguonis ir etilenas.
Greitas atidarymas ir uždarymas
90 laipsnių pasukimas, kad būtų pasiektas visas atidarymas/uždarymas, palaikomoji rankinė, pneumatinė ar elektrinė pavara.
Paraiškos
- Cheminė gamyba: reaktoriaus importo ir eksporto kontrolė, korozinė terpė (rūgšties/šarminiai) pernešimas;
- Energijos vamzdynas: naftos ir dujų rinkimas ir transmisija, SGD stoties aukšto slėgio vamzdynas;
- Aplinkos apsaugos įrangos nuotekų valymo sistema, jūros vandens gėlinimo vamzdynas;
- Maistas ir farmacija: aseptinio skysčio kontrolė (su sanitariniu poliruoto vožtuvo korpusu).
