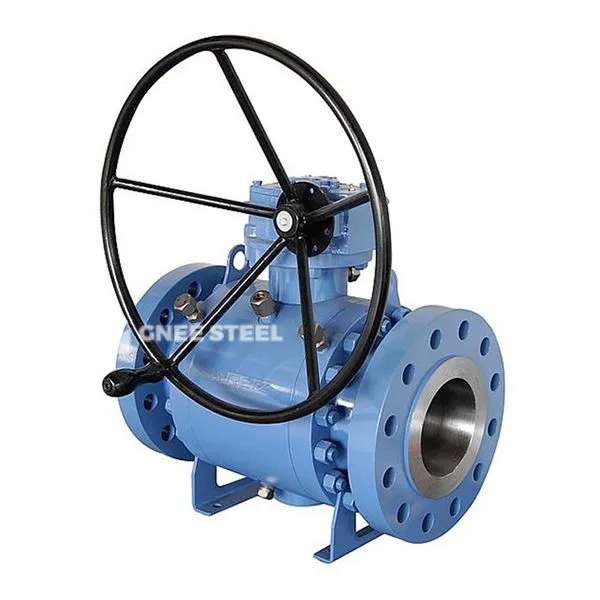

Flanšas suklastotas rutulinis vožtuvas

Flanšinis rutulinio vožtuvas yra rutulinis vožtuvas, kurio vožtuvo korpusas susidaro kalimo procese ir prijungtas prie dujotiekio per flanšą . rutulį varo vožtuvo kotas, kad būtų pasukamas 90 laipsnių, kad būtų galima pasiekti skysčio įjungimo valdymą ..

Struktūrinės savybės ‌ ‌

Kaltas plieno vožtuvo kėbulo struktūra ‌ ‌

Vožtuvo korpusas yra suklastotas su didelio stiprumo suklastotu plienu (pvz., ASTM A105 anglies plienu, F304/F316 nerūdijantis plienas), su tankia struktūra, žymiai geresniu atsparumu smūgiams ir slėgio guolio talpai nei liejinio vožtuvo korpusas; ​ ​

Flanšo sąsaja atitinka ASME B16 . 5 standartą, prie vamzdyno pritvirtinama varžtais, yra patikimas sandarinimas ir lengvai išardomas bei prižiūrimas. ‌

Pagrindinių komponentų stiprinimas
‌Ball‌: Paviršiaus grūdinimo apdorojimas (pvz., Karbido paviršiaus paviršiaus paviršiaus paviršiaus dalis), atsparus susidėvėjimui ir atsparus korozijai, dideliam sandarinimo stabilumui ilgalaikiam naudojimui; ‌

Vožtuvo sėdynė‌: pasirenkamas metalinis sandariklis (nerūdijančio plieno + sandarinimo tepalas) arba minkštas sandariklis (PTFE/PEEK), kad patenkintų skirtingų terpių poreikius; ‌

Vožtuvo stiebas: anti-apkrovos dizainas, tiesiogiai prijungtas prie pavaros (rankinis/pneumatinis/elektrinis), mažo varomo sukimo momento . ‌

Viso gręžinio srauto kanalo dizainas‌
Srauto kanalas atitinka vidinį dujotiekio skersmenį, kurio slėgio nuostoliai yra ypač maži (srauto varžos koeficientas ≈ 0 . 05), tinkamas dideliam srautui pristatyti.

Slėgio įvertinimas: 150 klasė iki 2500 klasė (iki PN420);

Skersmens diapazonas: DN15 iki DN300 (nuo 1/2 "iki 12");

Temperatūros riba:

Standartinis tipas: -29 laipsnis iki +200 laipsnio (PTFE vožtuvo sėdynė);

Išplėstinis tipas: -196 laipsnis iki +540 laipsnio (metalo kietas antspaudas);

Ryšio metodas: flanšas (ASME B16 . 5), užpakalio suvirinimas (ASME B16.25).



Flanšas suklastotas rutulinis vožtuvas



 Privalumai ‌
‌Ultra aukštas slėgio guolio pajėgumas‌: 2500 klasė (42MPa) neturi deformacijos aukšto slėgio sąlygomis, o saugumas yra 50% didesnis nei lietinio vožtuvo korpuso; ‌

Atsparus ekstremalioms temperatūroms‌: Metalo kietojo sandarinimo tirpalas palaiko 540 laipsnių aukštą temperatūrą arba -196 laipsnio gilią šaltą terpę; ‌

Long life design‌: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 kartų; ‌

Maža priežiūros kaina‌: Modulinė struktūra palaiko greitą sandariklių pakeitimą, sumažindama prastovą 70%.

 Programos ‌

Naftos ir gamtinės dujos: aukšto slėgio naftos ir dujų šulinio galvutės įranga (2500 klasė), naftos vamzdynų pagrindiniai ribiniai taškai; ‌

Energija ir galia: superkritiniai garo vamzdynai (mažesni arba lygūs 540 laipsnių), branduolinės energijos aušinimo sistemos; ‌

Specialūs chemikalai‌: stipriai ėsdinanti terpė (tokia kaip koncentruota sieros rūgštis, skystas chloras), aukšto slėgio polimerizacijos reaktoriai; ‌

Gilios šalčio inžinerija: SGD suskystinimo stotis ({-162 laipsnis skysčio azoto pernešimas) .
