Nerūdijančio plieno aukšto slėgio{0}}rutuliniai vožtuvaiyra pramoniniai vožtuvai, daugiausia gaminami iš 304/316 serijos nerūdijančio plieno. Jų darbinio slėgio diapazonas apima 1,6-50 MPa (atitinka standartinius 150 LB-3000 LB), o terpės srauto valdymas pasiekiamas pasukant 90 laipsnių kampu. Pagrindinę struktūrą sudaro keturių krypčių dizainas, plūduriuojantis minkštas{12}}sandarinimo rutulys ir PTFE sėdynė. Kai kuriuose modeliuose naudojama dvigubo sandariklio žiedo struktūra ir spyruoklės išankstinio įtempimo technologija, kad būtų galima valdyti aukšto slėgio sąlygas.
Jie plačiai naudojami aukšto{0} slėgio vamzdynų sistemose tokiose pramonės šakose kaip naftos perdirbimas, chemijos inžinerija, energijos gamyba ir metalurgija. Jie naudojami kaip terpės valdymo įrenginiai tokiose srityse kaip gamtinių dujų perdavimas, hidroelektrinių įranga ir farmacijos gamybos linijos.
GNEE yra pirmaujantis vožtuvų gamintojas Kinijoje, turintis CNC dirbtuves, teikiantis vožtuvų pritaikymo paslaugas.Vožtuvų atitikties sertifikatai – atsisiųskite čia!
Aukšto slėgio nerūdijančio plieno rutuliniai vožtuvai Pagrindinės savybės
Aukšto slėgio prisitaikymas
Projektinis slėgio diapazonas paprastai siekia PN16–PN420 (ANSI klasė 150–2500) arba net didesnis, tinka aukšto slėgio vamzdynų sistemoms.
Vožtuvo korpuso konstrukcija yra sustorėjusi, o pagrindiniai komponentai (pvz., vožtuvo lizdas ir rutulys) yra tiksliai apdirbti ir sutvirtinti, kad būtų užtikrintas sandarumas ir atsparumas slėgiui.
Nerūdijančio plieno medžiaga
Pagrindinė korpuso medžiaga visų pirma yra austenitinis nerūdijantis plienas, pvz., 304, 316 ir 316L, arba dvipusis plienas (pvz., 2205 ir 2507), pasižymintis puikiu atsparumu korozijai, ypač tinkamas aplinkoje, kurioje yra chlorido jonų, rūgščių ar šarmų.
Paviršius gali būti poliruotas, elektropoliruotas arba nušlifuotas smėliasrove, siekiant dar labiau padidinti atsparumą korozijai.
Greitas atidarymas ir uždarymas su mažu srauto pasipriešinimu
Perjungimas ir atidarymas užbaigiamas pasukus 90 laipsnių kampu, todėl valdymas yra paprastas ir greitas atsakymas.
Srauto kanalas suprojektuotas kaip pilnos-angos arba sumažintos-angos, todėl srauto pasipriešinimas yra mažas, tinka esant dideliam-srauto ir didelio{3}}slėgio kritimo scenarijus.
Dvikryptis sandarinimas ir nulinis nuotėkis
Naudojant metalinio sandariklio (pvz., Stellite lydinio) arba minkšto sandariklio (pvz., PTFE, PPL) struktūrą, užtikrinamas dvikryptis sandarinimas.
Kai kurie aukščiausios klasės{0}}modeliai turi dvigubą-stūmoklio-efekto sėdynę, užtikrinančią dvikryptį nulinį nuotėkį ir atitinkančius tokius standartus kaip API 6D ir ISO 5208.
Priešgaisrinės saugos dizainas
Tarp sėdynės ir rutulio sukurtas pagalbinis metalinis sandariklis, išlaikantis pagrindinę sandarinimo funkciją net gaisro ar -aukštos temperatūros sąlygomis, taip užkertant kelią antrinėms nelaimėms, atsirandančioms dėl žiniasklaidos nutekėjimo.
Nerūdijančio plieno aukšto slėgio{0}} rutulinio vožtuvo konstrukciniai komponentai
Vožtuvo korpusas
Įrengtas integruotas arba padalintas dizainas, kad atlaikytų didelio{0}}slėgio skysčio poveikį.
Kamuolys
Labai tiksliai{0}}apdirbta nerūdijančio plieno rutulinė šerdis užtikrina lanksčią ir stabilų skysčio valdymą.
Antspaudai
PTFE sandariklis: tinka aukšto{0}}slėgio, žemos{1} temperatūros terpėms;
Metalinis sandariklis: naudojamas aukštai{0}}temperatūrai, aukštam-slėgiui ir labai abrazyvioms terpėms.
Stiebas
Nerūdijančio plieno kotas, atsparus išsipūtimui{0}}, užtikrina saugumą esant aukštam slėgiui.
Prisijungimo būdas
Dažniausiai galimos aukšto slėgio{0}}srieginės jungtys, flanšinės jungtys arba suvirintos jungtys.
Įjungimo įtaisas
Varomas rankena, sliekine pavara arba pavara (pneumatinė, elektrinė).
Nerūdijančio plieno aukšto slėgio{0}}rutuliniai vožtuvai plačiai naudojami šiose srityse:
Naftos chemijos pramonė:
Naudojamas skysčių terpei kontroliuoti ir reguliuoti naftos perdirbimo, cheminių procesų ir vamzdynų sistemose.
Energetikos pramonė:
Naudojamas elektrinių vandens tiekimo, kuro dujų vamzdynų ir garų sistemų skysčiams{0}}valdyti ir išjungti.
Miesto dujos:
Naudojamas slėgio reguliavimui ir dujų srauto valdymui miesto dujų sistemose.
Metalurgijos pramonė:
Naudojamas skysčių kontrolei aukštakrosnėse, dujotiekiuose ir aušinimo sistemose metalurgijos pramonėje.
Chemijos pramonė:
Naudojamas skysčių terpių reguliavimui ir paskirstymui chemijos pramonėje.
Farmacijos pramonė:
Naudojamas farmacijos procesuose, kur būtini aukšti skysčių kontrolės ir švaros reikalavimai.

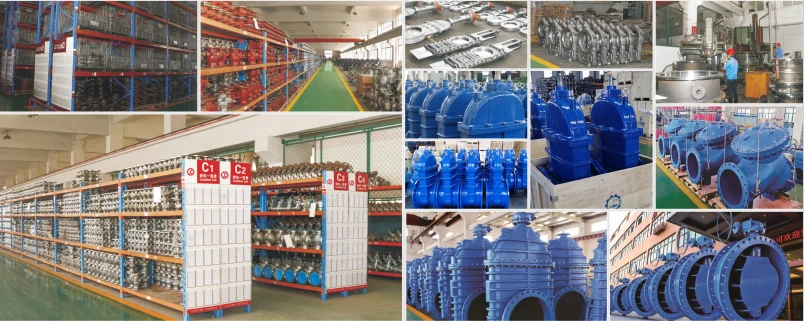

aukšto slėgio nerūdijančio plieno rutulinių vožtuvų gamykla
