Thetrijų{0}}dalių rutulinis vožtuvasyra plačiai naudojamas vožtuvų tipas skysčių valdymo sistemose. Jo struktūrą sudaro trys pagrindinės dalys: du vožtuvo korpuso galiniai dangteliai, sujungti išoriniais flanšais, ir centrinis vožtuvo korpusas, kuriame yra rutulys. Šioje konstrukcijoje naudojami varžtai, skirti sujungti tris dalis ir sudaryti visą vožtuvo konstrukciją.
Palyginti su vieno{0}}ar dviejų-vienetų rutuliniais vožtuvais, didžiausias trijų-dalių rutulinio vožtuvo privalumas yra tai, kad jį lengva išardyti ir prižiūrėti. Atidarius centrinį vožtuvo korpusą, rutulį, lizdą ir sandariklius galima lengvai nuimti, neišardant viso vožtuvo iš vamzdynų sistemos. Tai labai palengvina vidinių komponentų valymą, patikrinimą ir keitimą, todėl jis ypač tinka aplinkoje, kurioje keliami aukšti higienos reikalavimai arba kur terpėje yra nuosėdų ar korozijos.
GNEE yra pirmaujantis vožtuvų gamintojas Kinijoje, turintis CNC dirbtuves, teikiantis vožtuvų pritaikymo paslaugas.Vožtuvo veikimo garantija – sužinokite daugiau šiandien!
3 dalių rutulinis vožtuvas Techniniai parametrai
Nominalus skersmuo: DN6-DN100
Struktūra: sferinė, trijų{0}}dalių
Nominalus slėgis: 1,6–6,4 MPa (WOG)
Sujungimo būdas: srieginis, flanšas, suvirintas su kištuku, suvirintas lizdas, užspaustas
Taikoma temperatūra: -20-232 laipsniai -350 laipsnių
Įjungimo būdas: rankinis, pneumatinis, elektrinis
Vožtuvo korpuso medžiaga: lietinis plienas, nerūdijantis plienas
Gamybos standartas: GB (Nacionalinis Kinijos standartas), DIN (Vokietijos standartas), API (Amerikos standartas), ANSI (Amerikos standartas)
Taikoma terpė: vanduo, nafta, dujos ir kai kurie koroziniai skysčiai
Platus pritaikymas: nafta, chemija, energija, aplinkos apsauga, vandens taupymas, šildymas, vandens tiekimas ir kanalizacija, pramonė, mašinos
3 dalių rutulinis vožtuvas Savybės ir privalumai
- Mažas atsparumas skysčiui: trijų dalių rutulinio vožtuvo pasipriešinimo koeficientas yra lygus tokio paties ilgio vamzdžio atkarpos pasipriešinimo koeficientui, todėl terpei užtikrinamas mažas-priešingumas, tiesus{2}}tekėjimas.
- Paprasta struktūra: trijų{0}}dalių rutuliniai vožtuvai yra mažo dydžio ir lengvi, todėl juos lengva valdyti ir prižiūrėti.
- Sandarus ir patikimas: rutulinių vožtuvų sandarinimo paviršiaus medžiagose plačiai naudojami plastikai ir kitos sandarinimo medžiagos, užtikrinančios puikų sandarinimo efektyvumą. Jie taip pat plačiai naudojami vakuuminėse sistemose.
- Lengvas valdymas: trijų{0}}dalių rutuliniai vožtuvai greitai atsidaro ir užsidaro, todėl reikia pasukti tik 90 laipsnių kampu nuo visiškai atidaryto iki visiškai uždaro, o tai palengvina nuotolinį valdymą.
- Lengva priežiūra: rutulinis vožtuvas yra paprastos konstrukcijos, o sandarinimo žiedai paprastai yra judantys, todėl patogu išardyti ir pakeisti.
- Platus pritaikymo spektras: trijų{0}}dalių rutuliniai vožtuvai tinka bendroms darbo terpėms, tokioms kaip vanduo, tirpikliai, rūgštys ir gamtinės dujos, taip pat tinka terpėms, veikiančioms atšiauriomis sąlygomis, pvz., deguoniui, vandenilio peroksidui, metanui ir etilenui.
trijų{0}}dalių rutulinio vožtuvo struktūra:
Vožtuvo korpusas:
Jį sudaro trys pagrindinės dalys: du galiniai dangteliai ir vidurinis vožtuvo korpusas, paprastai sujungti varžtais arba sriegiais.
Medžiaga paprastai yra 304 arba 316 nerūdijantis plienas, tačiau yra ir anglinio plieno arba plastiko variantų.
Sfera:
Viduje esantis pagrindinis komponentas su srauto angomis, kurios tiesiogiai valdo terpės srautą.
Vožtuvo kotas:
Sujungia rutulį ir valdymo rankeną, perduoda darbo jėgą.
Rankena:
Rankiniu būdu valdoma svirtis, dažniausiai su fiksavimo funkcija, kad būtų išvengta atsitiktinio paleidimo.
Antspaudai:
Dažniausiai pagaminta iš PTFE (politetrafluoretileno) arba kitų labai atsparių{0}}dėvėjimui medžiagų, kad būtų užtikrintas geras vožtuvo sandarumas.
Jungtys:
Įskaitant sriegines, suvirintas jungtis arba flanšus, naudojamus vožtuvams prijungti prie vamzdynų sistemų.
Trijų{0}}dalių rutulinių vožtuvų pritaikymas:
Maisto ir farmacijos pramonė:
Ypač tinka gamybos aplinkai, kuriai keliami aukšti švaros reikalavimai, pavyzdžiui, gėrimų, pieno produktų ir farmacijos perdirbimui.
Chemijos pramonė:
Naudojamas korozinių skysčių arba lakiųjų terpių srautui valdyti.
Naftos ir dujų pramonė:
Gali susidoroti su aukšto{0} slėgio ir labai korozinėmis terpėmis, užtikrinant vamzdynų sistemų patikimumą.
Vandens valymo pramonė:
Naudojamas nuotekų valymo ir vandens valymo įrenginiuose.
Bendrosios pramoninės vamzdynų sistemos:
Skysčių ir dujų atidarymo, uždarymo ir reguliavimo kontrolė.

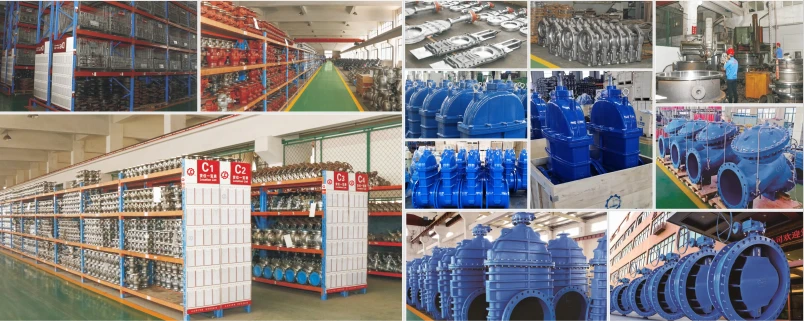

3 dalių rutulinių vožtuvų gamykla
