Katilo gaublio vožtuvo aprašymas
Katilo gaublio vožtuvas yra uždarymo vožtuvas, skirtas katilo sistemoms. Tai realizuoja atidarymo ir uždarymo valdymą, srauto reguliavimą ir laikmenos (vandens, garų ir kt.) Slėgio stabilumą per priverstinį vožtuvo disko sandarinimą.
Pagrindinės jo funkcijos apima:
Full Atidaryti\/visiškai uždaryti išjungimas: priverstinis sandarinimo vožtuvo diskas liečiasi su vožtuvo sėdyne, kad pasiektų visišką vidutinį blokavimą;
-Fine reguliavimas: Vožtuvo disko atidarymas sureguliuojamas pakeliant vožtuvo kotą, kad būtų galima valdyti vidutinį srautą ir slėgį;
PRIEMONĖS TURINIMAS Saugumas.
Pagrindinės struktūrinės savybės
srauto krypčių dizaino optimizavimas
Dažniausiai pritaikykite „žemą ir aukštą“ srauto kryptį (teigiamą struktūrą), terpę teka iš vožtuvo disko dugno, o sandarinimą padidina vidutinio slėgio slėgis uždarant, sumažinant veikimo sukimo momentą.
Erozijai atspari sandarinimo struktūra
V ireninę sėdynės sandarinimo paviršių : kūginis sandarinimo paviršius yra suvirintas stellite, kuris yra atspari aukštai temperatūrai (mažesnė arba lygi 570 laipsnių) ir granuliuota terpė, o tarnavimo laikas prailginamas daugiau nei 3 kartus;
Vožtuvo disko vadovas Dizainas: Y tipo sustojimo vožtuvo rutulinio kūgio dugno vožtuvo disko struktūra nukreipia terpės srautą ir sumažina sandarinimo paviršiaus nusidėvėjimą priemaišų nusėdimu.
Didelio stiprumo vožtuvas kūnas
Lydinio plieno (pvz., ASTM A217 WC9) naudojamas aukštai temperatūrai ir aukšto slėgio sąlygoms (tokioms kaip PN140\/570 laipsnis), o anglies plienui (pvz., WCB) naudojamas įprastoms sąlygoms.
Katilo gaublio vožtuvo specifikacija
| Dalys | Bendrosios medžiagos | Typinės specifikacijos |
|---|---|---|
| Vožtuvo korpusas | WCB anglies plienas, WC9 lydinio plienas | Nominalus skersmuo: DN 10- DN300 |
| Sandarinimo paviršius | Stellite lydinio (COCRW) perdanga | Nominalus slėgis: pn 16- pn420 |
| Veškite stiebą | 38Crmoala nitridinis plienas | Taikoma temperatūra: -40 laipsnis ~ +570 laipsnis |
| Ryšio metodas | Flanšas (RF\/RTJ), užpakalinė suvirinimas (BW) | Pavaros režimas: rankinis\/elektrinis |

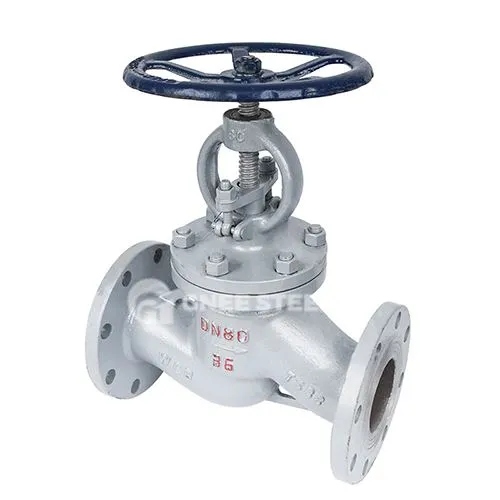

Katilo gaublio vožtuvas
Katilo gaublio vožtuvų pranašumai
Doulės ruonių dizainas
Dumplės + pakavimo kompozicinė sandariklio konstrukcija, net jei dumplės sugenda, pakavimas vis tiek gali užkirsti kelią terpei nutekėti, laikantis branduolinės energijos kokybės sandarinimo standartų.
Sandarinimo paviršius yra suvirintas stellite, kuris yra atspari aukštai temperatūrai (mažesnė arba lygi 570 laipsnių) ir dalelių erozijai, o tarnavimo laikas prailginamas daugiau nei 3 kartus.
slėgis ir atsparumas temperatūrai
Medžiaga yra pagaminta iš didelio stiprumo lydinio plieno (pvz., WC9) arba nitriduoto vožtuvo koto (38Crmoala), o PN420 slėgio atsparumas slėgiui ir 570 laipsnių temperatūra, o aukštos temperatūros atsparumas šliaužimui padidėja 2 kartus.
LOW PRIEŽIŪRA IR ILGAS GYVENIMAS
Struktūra yra paprasta ir modulinė (pvz., Bolteruoto vožtuvo dangtis), kuri palaiko greitą išardymą ir priežiūrą;
Srauto pasipriešinimas yra mažas, atidarymo ir uždarymo laikas yra trumpas (tik vožtuvo koto reikia pakelti vertikaliai), o sandarinimo paviršiaus susidėvėjimas dėl dažno veikimo sumažėja.
