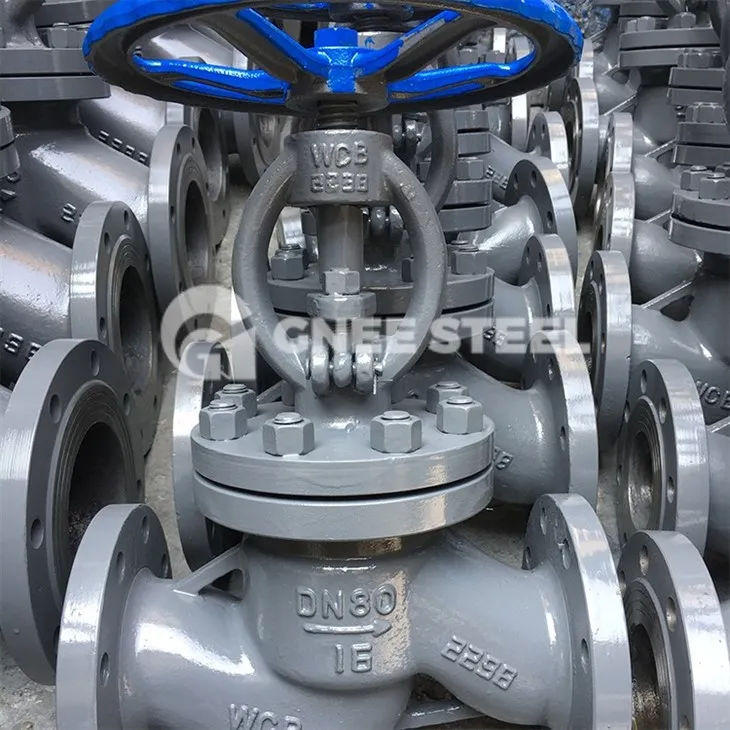

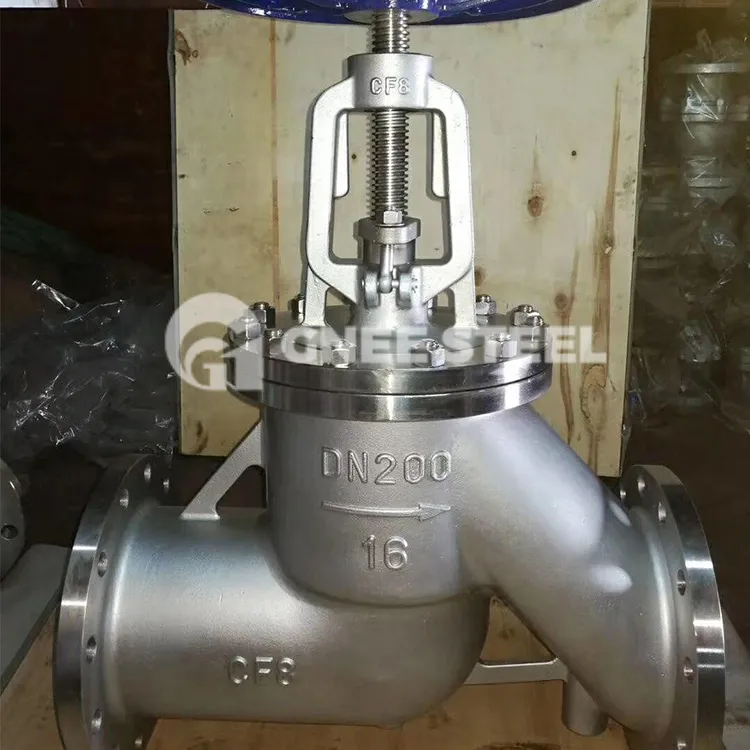

Produktų aprašymas
Rutulinis vožtuvas reiškia vožtuvą, kuriame uždarymo elementas (vožtuvo diskas) juda išilgai vožtuvo lizdo vidurio linijos.
Nerūdijančio plieno uždarymo vožtuvas yra uždarymo vožtuvo tipas. Jis kelia santykinai aukštus reikalavimus vožtuvo korpuso medžiagai. Paprastai yra keletas medžiagų variantų, pvz., 301.304.316. Jis plačiai naudojamas chemijos pramonėje, laivų statyboje, medicinoje, maisto mašinose ir kitose pramonės šakose. Nerūdijančio plieno uždarymo vožtuvai skirstomi į rankinius nerūdijančio plieno uždaromuosius vožtuvus, pneumatinius nerūdijančio plieno uždaromuosius vožtuvus ir elektrinius nerūdijančio plieno uždaromuosius vožtuvus.
Nerūdijančio plieno gaubtinio vožtuvo pagrindinė data
|
Slėgio reitingai |
ANSI nuo 150 iki 2500 |
|
Standartų laikymasis |
API 602, ASME B16.34, DIN3202 arba lygiaverčiai |
|
Medžiagos |
A182 F304, A182 F316, A182 F304L, A182 F316L, A182 F51 |
|
Baigiasi ryšiai |
Prisukami, suvirinti galai ir flanšiniai (FF, RF, RTJ) pagal tarptautinius standartus |
Pagrindinės nerūdijančio plieno uždarymo vožtuvo sudedamosios dalys
|
Dalies pavadinimas |
ZGICr18Ni9Tit serija |
ZG00Cr18Ni10 serija |
ZG1Cr18Ni12M02Ti serija |
ZG00Cr17Ni14M02 serija |
WCB serija |
|
Vožtuvo korpusas / gaubtas |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
Vartai |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
Stiebas |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
Užpildas |
PTFE pinti |
PTFE pinti |
PTFE pinti |
PTFE pinti |
grafitas |
|
Tarpiklis |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
Grafitas+304 |
|
Liauka |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 serija |
WCB |
|
Pakavimo slėgio žiedas |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
Varžtas |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
Riešutas |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
„Globe Valve“ ypatybės
(1) Konstrukcija yra paprastesnė nei sklendžių, ją patogiau gaminti ir prižiūrėti.
(2) Sandarinimo paviršių nėra lengva nusidėvėti ir subraižyti, jis turi geras sandarinimo savybes. Atidarant ir uždarant nėra santykinio slydimo tarp vožtuvo disko ir vožtuvo korpuso sandarinimo paviršiaus, todėl susidėvėjimas ir įbrėžimai nėra rimti, sandarinimo savybės yra geros, o tarnavimo laikas yra ilgas.
(3) Atidarant ir uždarant vožtuvo disko eiga yra maža, todėl uždarymo vožtuvo aukštis yra mažesnis nei sklendės, tačiau konstrukcijos ilgis yra ilgesnis nei vartų vožtuvo.
(4) Atidarymo ir uždarymo sukimo momentas yra didelis, atidarymas ir uždarymas yra sudėtingas, o atidarymo ir uždarymo laikas yra ilgas.
(5) Skysčio atsparumas yra didelis. Kadangi vožtuvo korpuse esantis vidutinis kanalas yra vingiuotas, skysčio pasipriešinimas yra didelis ir energijos suvartojimas yra didelis.
(6) Vidutinės srovės kryptis: kai vardinis slėgis PN yra mažesnis arba lygus 16 MPa, paprastai naudojamas srautas pasroviui, o terpė teka aukštyn iš vožtuvo disko apačios; kai vardinis slėgis PN yra didesnis nei 20 MPa arba lygus jam, paprastai naudojamas priešpriešinis srautas, o terpė teka žemyn nuo vožtuvo disko viršaus. Norėdami padidinti sandarinimo efektyvumą. Kai naudojama, uždarymo vožtuvo terpė gali tekėti tik viena kryptimi ir negali keisti srauto krypties.
(7) Visiškai atidarytas vožtuvo diskas dažnai išardomas.
