Kampinio rutulinio vožtuvo atidarymo ir uždarymo dalys yra kamščio formos diskai su plokščiu arba kūginiu sandarinimo paviršiumi, o diskas juda tiesiškai išilgai skysčio vidurio linijos. Vožtuvo koto judėjimas gali būti arba kėlimo strypo tipo (vožtuvo stiebas kyla ir leidžiasi, o rankinis ratas nekyla ir nenukrenta), arba kėlimo ir sukamojo strypo tipo (rankinis ratas ir vožtuvo kotas sukasi ir kyla kartu, o veržlė uždedama ant vožtuvo korpuso). Terpės įleidimo ir išleidimo kanalai yra ne ta pačia kryptimi, o 90 laipsnių kampu, o tai sukels tam tikrą slėgio kritimą. Didžiausias privalumas, kad jį galima montuoti ties vamzdynų sistemos vingiu, kas taupo alkūnes ir patogu eksploatuoti.
Kampinio tipo gaubtinių vožtuvų specifikacija
| Dydžių diapazonas | Kūno medžiagos |
| 1/2″-24″ (15 mm-600mm) | Anglinis plienas, nerūdijantis plienas, nikelio aliuminio bronza, legiruotasis plienas ir kt |
| Temperatūros diapazonas | Stiebo medžiaga |
| -196 iki 500 laipsnių | Staniless Plienas |
| Slėgio reitingai | Sėdynės medžiagos |
| Nuo 150 iki 2500 klasės, nuo 2,5 iki PN 420,10 K-20K | Apdailos medžiaga yra metalas į metalą pagal API 600 |
| Išjungimo įvertinimas | Disko medžiagos |
| Nulinis nuotėkis | Anglinis plienas, nerūdijantis plienas, nikelio aliuminio bronza, legiruotasis plienas ir kt |
| Kūno stilius | Dizaino standartas |
| Dvigubas flanšas, sandūrinis suvirinimas, | ASME B16.34,BS1873,DIN3356,API 623 |
| Flanšo gręžimas | Testavimo standartas |
| ASME B16.5, EN 1092-1, GOST 33259, ASME B16.47 | API 598, EN12266-1, ISO 5208 |
| Sertifikatai | Akis į akį |
| CE,EAC,SIL3,API 6FA,ISO 19001,API 600 | ASME B16.10,LT558-1 |
| Pabėgusios emisijos | Operacija |
| ISO 158484-1 | Žiedas, pavara, elektrinis, pneumatinis ir kt |

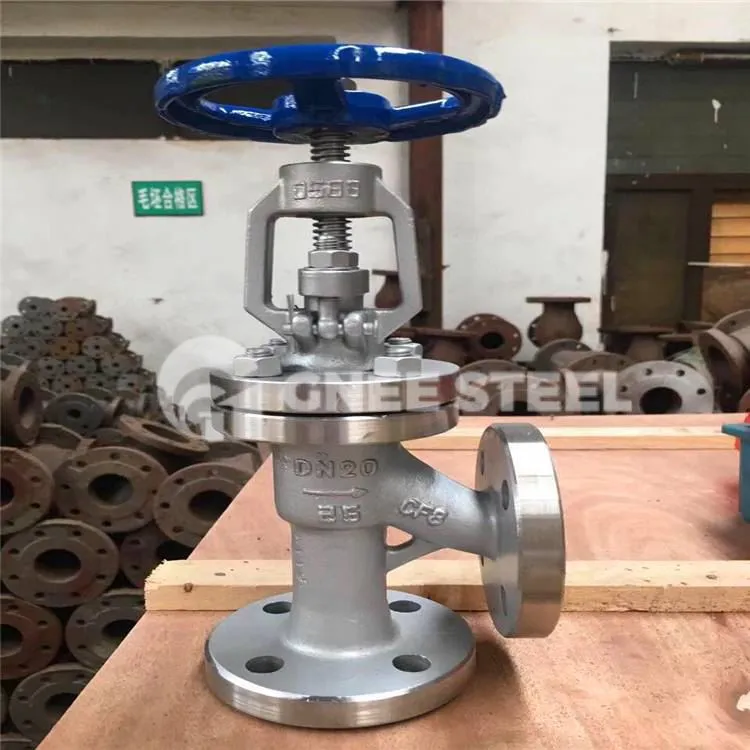

Kampiniai gaubtiniai vožtuvai
DUK
1.Q: Ar esate prekybos įmonė ar gamintojas?
A: Esame gamintojas, turintis 7000 kvadratinių metrų gamyklą ir 200 darbuotojų.
2.Q: Ar galite pateikti surinkimo brėžinius patvirtinimui?
A: Taip, mes galime pateikti atitinkamus brėžinius per 24 valandas.
3.Q: Ar galite atlikti neardomuosius vožtuvų komponentų bandymus?
A: Taip, galime atlikti radiografinius, skverbties, ultragarso, magnetinių dalelių bandymus ir kt.
4.Q: Ar galime paimti pavyzdžius kokybės patikrinimui?
A: Žinoma. Galite informuoti modelį ir mes paruošime pavyzdžius per 7 dienas.
5.Kl.: Ar galite padėti atlikti techninę priežiūrą ir paleidimą?
A: Taip, mes mielai padėsime, kai jums to reikia. Mes galime atsiųsti savo aptarnavimo po pardavimo komandą išspręsti problemą per 14 dienų
Populiarus Žymos: kampiniai vožtuvai, Kinijos kampinių gaubtinių vožtuvų gamintojai, tiekėjai, gamykla
