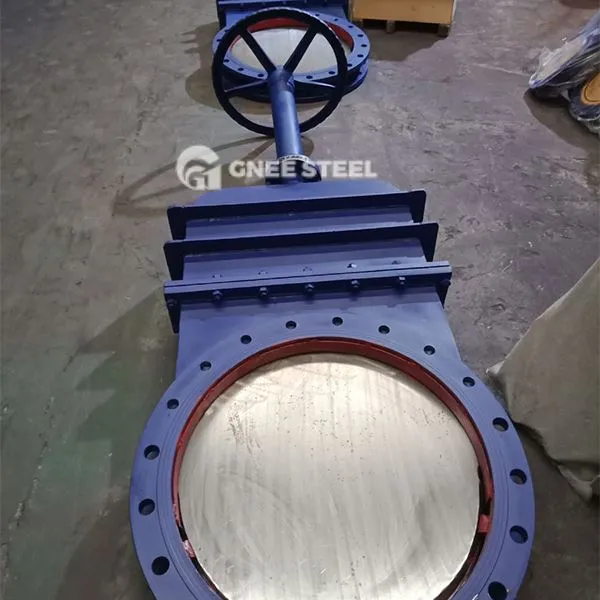

Rankiniai vartų vožtuvai

‌Manual Gate Valve‌ yra vožtuvas, kontroliuojantis skysčio srautą rankiniu būdu. Jo atidarymo ir uždarymo dalys yra vartai. Vartų judėjimo kryptis yra statmena skysčio krypčiai. Tai gali pasiekti tik pilną terpės atidarymą ar pilną uždarymą ir negali būti naudojamas srauto reguliavimui ar droseliui.

Pagrindinės struktūros ir komponentai
‌Main komponentai‌:
‌ Vešiokite kūną‌: pagrindinė struktūra, pritaikyta skysčio kanalui. Medžiaga turi būti pritaikyta vidutinėms savybėms.
‌Gate: jis yra padalintas į standžius vartus (integruotas liejimas) ir elastinius vartus (šiek tiek deformuojami). Kai kurie modeliai priima dvigubų vartų lygiagrečią konstrukciją, kad padidintų sandarinimą.
‌Sealing Surface‌:
‌ Metalinis sandariklis: pavyzdžiui, paviršiaus paviršiaus karbidas (6 stellite), atsparūs aukštai temperatūrai ir dalelių erozijai.
‌Nono metalo sandariklis: pavyzdžiui, politetrafluoretilenas (PTFE), tinkamas švariems skysčiams.
‌Drive Device‌: Rankinis ratas, vožtuvo stiebo ir vožtuvo koto veržlė, kuri varo vartus, kad pakiltų ir kristų, sukant rankinį ratą.

Darbo principas
‌Penavimo ir uždarymo procesas‌:
‌Open‌: Pasukite rankos ratą pagal laikrodžio rodyklę, vožtuvo stiebas varo vartus, kad pakiltų vertikaliai, visiškai iš srauto kanalo ir sudarytų netrukdomą kanalą.
‌Close‌: Pasukite rankos ratą prieš laikrodžio rodyklę, vartai paspaudžiami žemyn, kad būtų tvirtai pritvirtinami vožtuvo sėdyne, kad pasiektumėte sandarinimo ribą.
‌Sealing mechanizmas‌:
‌WEDGE SEAL‌: Vartai sudaro pleišto kampą (paprastai 50 laipsnių) su vožtuvo sėdyne, o vidutinis slėgis padeda sustiprinti sandarinimo efektą.
‌Elastinė kompensacija‌: elastingi vartai gali būti šiek tiek deformuoti, kad būtų kompensuotos apdorojimo klaidos arba susidėvėjimas ir sandarinimo patikimumas.

1. Dizainas ir gamyba: ANSI B16.34, API 600, API6D
2. Kūno struktūra: OS ir Y, varžtų variklio dangtis, kietas ar lankstus pleišto dizainas
3. Dydžio diapazonas: nuo 2 ″ iki 36 ″
4. Slėgio įvertinimai: ANSI klasės 150 svarų, 300 svarų, 600 svarų, 900 svarų, 1500 svarų
5. Pabaigos jungtys: flanšas, užpakalis suvirinimas
6. Medžiagos, prieinamos: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A arba lygiaverčiai
7. Galimos įvairios apdailos medžiagos
8. Pavara: rankinis, elektrinė pavara
9. NACE MR 0175 paprašius



Rankiniai vartų vožtuvai



Programos:

Naftos chemijos pramonė: žalios naftos ir garo vamzdynų ribinė kontrolė.
Nuotekų valymas: srutų vamzdynai, kuriuose yra priemaišų, tokių kaip pluoštas ir minkštimas, naudojant ašmenų formos vartus, kad būtų galima nukirpti priemaišas.
Maitinimo sistema: katilo nuotekos, aušinimo vandens sistemos atidarymas ir uždarymas.
