Atbuliniai vožtuvai montuojami siauroje erdvėje tarp dviejų flanšų. Šie paprasti atbuliniai vožtuvai neturi valdiklių ir yra plonos formos, kaip diskas. Kai medžiaga teka iš anksto nustatyta kryptimi, vožtuvo lizdas laiko diską, o diskas pakyla iš vožtuvo lizdo. Kai medžiaga teka priešinga kryptimi, diskas automatiškai atsistato, kad sustabdytų srautą ir užkirstų kelią tolesniam medžiagos tekėjimui atgal.
Galimi dydžiai 2" - 48"
316/304 nerūdijančio plieno korpusas ir diskas
316/304 nerūdijančio plieno sėdynės
Dvi diskai atsidaro 85 laipsnių kampu
Labai lengvas sveriantis vožtuvas – iki 80 % mažesnis svoris nei tradicinis pasukamas atbulinis vožtuvas
Spyruokliniai diskai
Padidėjęs diskų jautrumas
ASME B16.1, B16.5, B16.34, B16.47 ir B31.1, API 594 ir 598
MSS-SP-25, MSS-SP-55, API 6A ir 6D MSS-SP-61
Įprastos statybinės medžiagos: A105 A216 WCB / WCC A350 LF2 A352 LCC / LCB316/304 nerūdijantis plienas
Slėgio įvertinimas: 150 klasė 300 klasė 600 klasė 1500 klasė 2500 PN10 PN16 PN40
- „Wafer Swing“ atbulinio vožtuvo privalumai
Plokščio tipo vožtuvo korpusas yra kompaktiškas ir sumažina vamzdžio atramą. Šios serijos plokšteliniai atbuliniai vožtuvai yra 2–3 kartus lengvesni nei tradiciniai viso korpuso atbuliniai vožtuvai.
Kad atitiktų specialias naudojimo sąlygas ir techninės priežiūros sąlygas, šie vožtuvai gali būti įvairių variantų, tokių kaip valymas be silikono, deguonies prapūtimas, vertikalus aptarnavimas, valdymas kairiąja ranka, svirtis, atsvara ir amortizacija.
Jei terpėje yra pluoštinių arba korozinių medžiagų, šie vožtuvai yra su išorine spyruokle, kuri pašalina spyruoklę iš srauto kelio. Taip išvengiama cheminės atakos pluošto spyruoklei ar spyruoklei.
Lauke keičiamos sandarinimo žiedo sėdynės yra įvairių stilių ir dydžių, todėl reikia minimalios priežiūros.

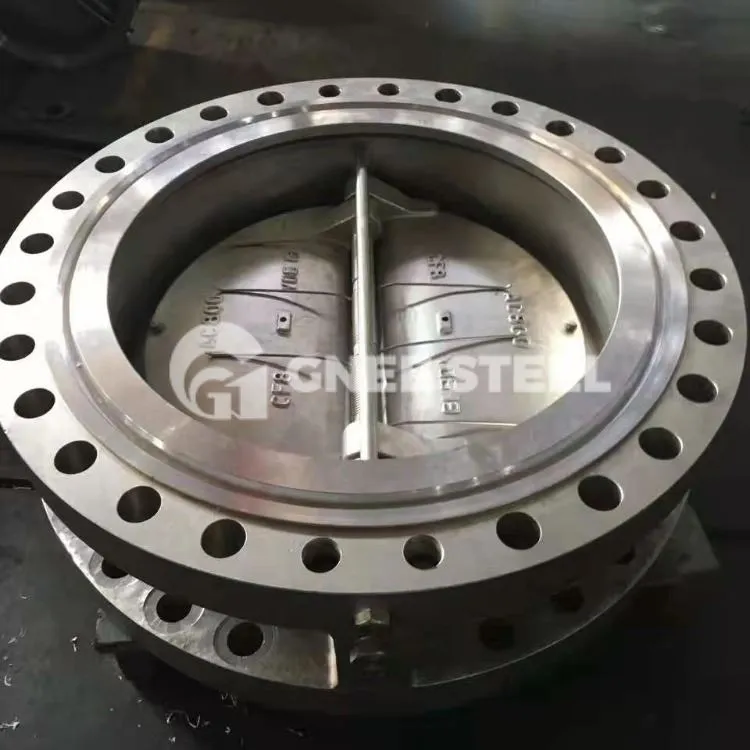

Vaflinis vožtuvas
