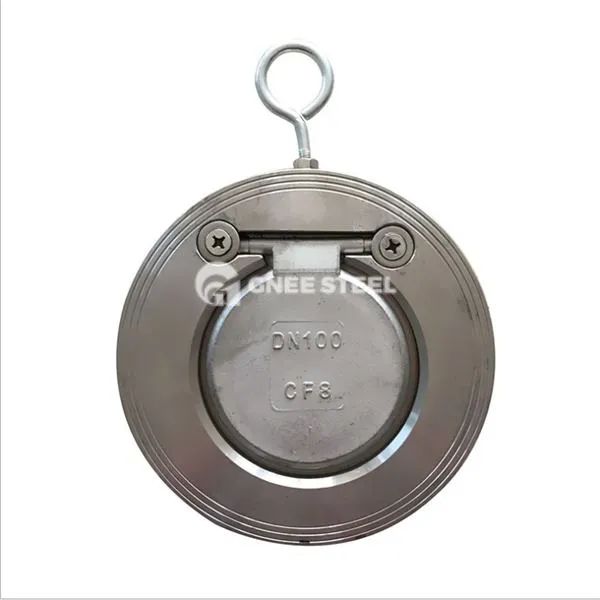

Vienos plokštės vaflių patikrinimo vožtuvasAprašymas
Vienos plokštės vaflių patikrinimo vožtuvas yra vožtuvas, kuris pasiekia vienpusį išjungimą pasukdamas arba pakeldamas vieną vožtuvo diską. Jo pagrindinė struktūra yra vaflinio tipo montavimas (be flanšo jungties), kuri priklauso nuo paties terpės slėgio, kad vožtuvo diskas būtų atidarytas ir uždarytas, kad terpė nenukryptų atgal. Pagrindiniai komponentai apima:
Vožtuvo korpusas: paprastai pagamintas iš nerūdijančio plieno (304/316) arba UPVC, kuris yra atsparus korozijai ir tinkamas žemo slėgio ir vidutinio slėgio sąlygoms.
„Valve Disc“: vieno dalies disko dizainas, kuris greitai uždaromas per spyruoklę iš anksto įkrovą arba sunkio jėgos pagalba, kad sumažintų vandens plaktuko smūgį.
SEAL: Guma (NBR/EPDM) arba metalinis kietas sandariklis (bronzinis/stellite lydinys) naudojamas siekiant užtikrinti, kad nuotėkio greitis būtų mažesnis arba lygus 0. 01%.
Vienos plokštės vaflių patikrinimo vožtuvo specifikacija
|
daiktas |
vertė |
|
Garantija |
1 metai |
|
Tipas |
Metalo patikrinimo vožtuvai, vieno disko sūpynės patikrinimo vožtuvas |
|
Individualizuotas palaikymas |
OEM, ODM |
|
Kilmės vieta |
Kinija |
|
Prekės ženklas |
Gnee |
|
Modelio numeris |
H74W-16P |
|
Paraiška |
Bendrasis |
|
Terpės temperatūra |
Normali temperatūra |
|
Galia |
Mechaninis |
|
Žiniasklaida |
vanduo |
|
Uosto dydis |
Dn 40- dn600 |
|
Struktūra |
Patikrinkite |
|
Kūno medžiaga |
Nerūdijančio plieno 304/316L |
|
Spaudimas |
1. 0 ~ 1,6MPa |
|
Darbinė temperatūra |
-20 laipsnis ~ 425 laipsnis |
|
Darbinė terpė |
Oro vandens naftos dujų rūgštis |
|
Ryšys |
Vaflių ryšys |
„Gnee“ vienos plokštės vaflių patikrinimo vožtuvas
Privalumai
Kompaktinis ir lengvas : Vaflinio tipo konstrukcijos storis yra tik 1/3 ~ 1/2 tradicinio flanšo patikrinimo vožtuvo, taupant montavimo erdvę. greitas uždarymas: spyruoklinio vožtuvo disko uždarymo laikas yra trumpesnis arba lygus 0. LOW srauto pasipriešinimas: Racionalus vožtuvo kūno projekto slėgio nuostolis yra mažesnis arba lygus 0. 03MPA, tinkamas mažo srauto greičio scenarijams. LOW išlaidų priežiūra: Nėra sudėtingo pavaros mechanizmo, lengvo išardymo ir surinkimo, mažos sandariklių pakeitimo išlaidos.
Programos
Vandens tiekimo ir kanalizacijos sistemos statyba: naudojama vandens siurblio išleidimo angai, kad būtų išvengta vandens nutekėjimo ir įtakos sparnui, kai siurblys sustabdytas. Šildymas, ventiliacija ir oro kondicionierius (HVAC) : Tinka atšaldytam vandens cirkuliacijos vamzdynams, atleidžiant nuo -10 laipsnio ~ 60 laipsnių darbo sąlygos. CHEMINĖS MAŽOS SPAUSDINIMO POPELIAI: Švarus vanduo ir silpnai korozinės terpės (tokios kaip rūgšties ir šarmų tirpalo koncentracija mažesnė arba lygi 10%) .
