Gumos patikrinimo vožtuvas

‌Guminis patikrinimo vožtuvas yra automatinio vožtuvo rūšis su guminiu disku kaip pagrindinio sandarinimo elemento. Jis kontroliuoja atidarymą ir uždarymą dėl skysčio slėgio, kad pasiektų vienpusį terpės srautą ir užkirstų kelią atlošui. Skirtinguose taikymo scenarijuose jis turi daugybę bendrų pavadinimų, įskaitant:

‌Duckbill vožtuvas ‌: pavadintas todėl, kad diskas yra formos kaip antisbill, paprastai naudojamas nuotekų sistemose;
‌ Grįžtamojo slėgio lankstus patikrinimo vožtuvas ‌: pabrėžia jo savarankiškų sandorių charakteristikas, priklausančias nuo atvirkštinio slėgio;
‌RUBBER SLANT SUSIJATO VALDYMO VALVE‌: nurodo buferio ir nutildymo funkciją, kai diskas uždaromas.

Pagrindinės struktūros ir komponentai
‌ V irenkite kūną‌
Materialinė ‌: ketaus, kaliojo geležies, nerūdijančio plieno ar visų gurkšnių struktūros, atsparus korozijai ir slėgiui (tinkama 150 klasei ~ 300);
‌Connection metodas: flanšo, spaustuko ar spaustuko jungtis, tinkama DN 50- DN1000 skersmens diapazonui.
‌ Vevelve Disc‌
Pagamintas iš aukštos kokybės gumos (tokių kaip NBR, EPDM, fluorubber), atsparus korozijai, atspari aukštai temperatūrai ({-20 laipsnis ~ 120 laipsnių) ir atsparus senėjimui;
Kai kuriuose modeliuose naudojami metaliniai griaučiai, suvynioti su gumine, kad padidintų atsparumą smūgiui.

Tinkamos programos: vanduo. Aliejus. Dujos.
Dizainas ir gamyba: API 6D, ASME\/ANSI B16.34, API594
F iki F matmenys: ASME\/ANSI B16.10\/API 594 EN558
Ryšys: ASME\/ANSI B16.5 ir B16.47 A\/B serijos, „Wafer & Lug & RTJ“.
Veleno struktūra: vidinė arba išorinė
Slėgio įvertinimas: 150 svarų ~ 4500 svarų
Dydis: 2 "~ 60".
Sandarinimo struktūra: metalinis sandariklis, padengtas „Stellite Hard Face“, kad būtų patikimas našumas ir tarnavimo laikas.
Patikrinimo ir patvirtinimo norma: API598, API6D.
Tinkama temperatūra: -196 laipsnis ~ 800 laipsnio

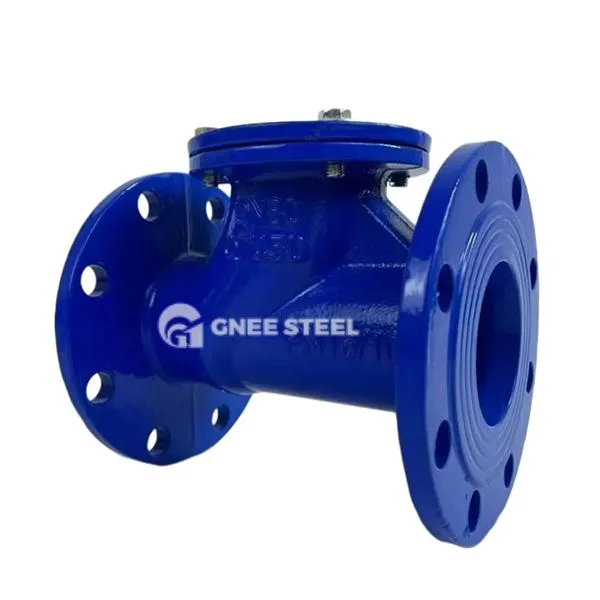

Gumos patikrinimo vožtuvas



Privalumai
‌ Aukšta pritaikomumas‌: Visos gurkšnio struktūra gali apvynioti kietas daleles, kad praeitų ir išvengtų trukdymo; ‌ Ilgasis gyvenimas‌: korozijai atspari guma ir sustiprinta konstrukcijos projektavimas, tarnavimo laikas didesnis arba lygus 8 metams; ‌LOW PRIEŽIŪRA: Nereikia tepti, tik reguliarus nuosėdų valymas (ciklas 6-12 mėnesiai).

Atrankos ir diegimo rekomendacijos
‌ Klavišų taškai atrankai‌
Pasirinkite gumos formulę pagal terpės koroziją (pvz., EPDM, atspari ozonui, fluorubber, atspari stipriam rūgštims);
Aukštos temperatūros scenoms pasirinkite atsparią šilumai atsparią gumą (pvz., Silikono guma, atsparą 120 laipsnių).
‌ Įdiegimo reikalavimai‌
Horizontalus montavimas, įsitikinkite, kad vožtuvo kūno rodyklės kryptis atitiktų terpės srauto kryptį;
Venkite montavimo vietose, kurios yra jautrios mechaninei išspaudimui ar sunkią vibraciją.
