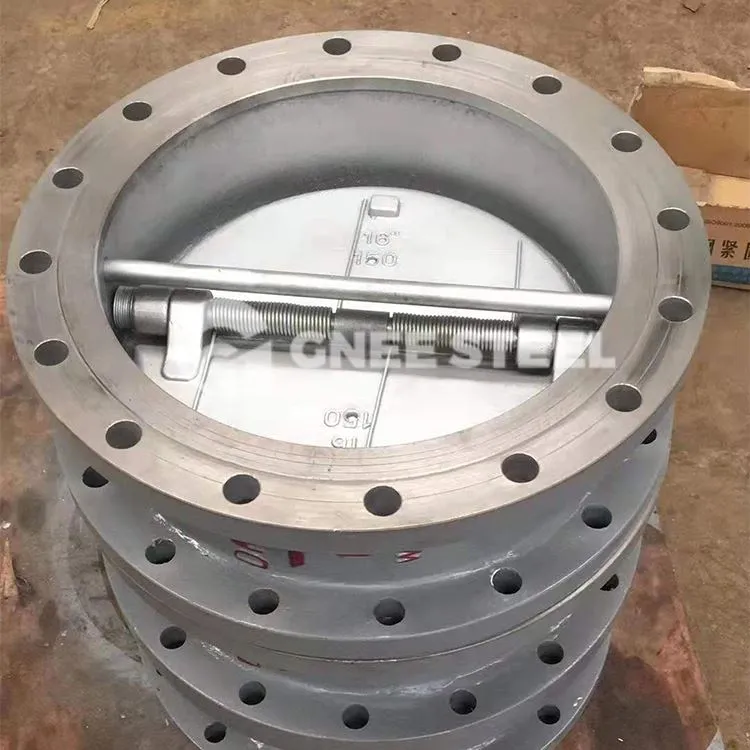

Purkštukų atbuliniai vožtuvai pasižymi spyruokliniu trumpo eigos disko veikimu, kuris uždaro vožtuvą per sekundės dalį. Ši funkcija apsaugo vamzdynus, brangų siurbimą ir susijusią įrangą nuo bet kokio didelio atbulinio greičio ir žalingo viršįtampio slėgio.
Dizainas ir pagamintas pagal API 6D, API 594, ASME B16.34 arba lygiavertį ◆ PT įvertinimai pagal ASME B16.34
Akis į akį matmenys pagal API 6D standartinį arba trumpą modelį ◆ Flanšiniai galai iki ASME B16.5, plokštelių galai iki API 594
Sandariai suvirinti galai į ASME B16.25 ◆ Vožtuvų žymėjimas MSS SP-25
Patikrinti ir išbandyti pagal API 598 arba API 594
Dydžiai nuo 2" iki 60"
Sukonstruotas iš vientiso jungtinio korpuso
Slėgio reitingai nuo 150 iki 2500 klasės, PN16 iki PN420
Galų jungtys flanšiniuose RF arba RTJ, plokšteliniuose, sandūrinio suvirinimo arba stebulės galuose
- Medžiagos specifikacijos
| Korpusas (kaltas arba išlietas) | Nikelio lydiniai, anglis, mažai legiruotas, nerūdijantis ir dvipusis nerūdijantis plienas |
| Diskas (kaltas arba išlietas) | Nikelio lydiniai, anglis, mažai legiruotas, nerūdijantis ir dvipusis nerūdijantis plienas |
| Kūno sėdynė | Visi API apdaila. Galimi individualūs apdaila pagal užsakymą. |
| Disko sėdynė | Visi API apdaila. Galimi individualūs apdaila pagal užsakymą. |
| Vidinė danga | Lydomosios epoksidinės dervos arba pagal kliento nurodymus |
| Išorinė danga | Pagal kliento specifikacijas |
- Dizaino parametrai
| Nominalus vamzdžio dydis | nuo 1 iki 72 colių |
| Baigti ryšius | Grayloc gnybtų jungtys ir kompaktiški flanšai, ASME B16.5 flanšai, ASME B16.47 flanšai, ASME B16.25 suvirinimo galai, NORSOK L-005 kompaktiški flanšai, AS4087 flanšai ir API 6A flanšai Kitos galinės jungtys galimos pagal pageidavimą |
| Projektinis slėgio įvertinimas | Tinka ANSI klasei 150 iki 10,000 psig |
| Projektinis temperatūros diapazonas | Pagal medžiagų limitą (visiškai metalinė konstrukcija) |
| Srauto orientacija | Aukštyn, žemyn, įstrižai ir horizontaliai |
Patikrink vožtuvą
