Dvigubo disko patikrinimo vožtuvo aprašymas
Dvigubo liemens patikrinimo vožtuvas yra vožtuvas, kontroliuojantis vienpusį terpės srautą per dvigubo pylimo struktūrą. Jis skirtas sumažinti hidraulinį smūgį ir yra tinkamas didelėms ir vidutinio skersmens vamzdynų sistemoms.
Pagrindinės struktūrinės savybės
Dvigubo lapo dizainas: Du simetriški disko formos diskai sukasi aplink kaištį vožtuvo sėdynėje. Diskas greitai uždaromas atvirkštinio srauto metu (uždarymo laikas yra trumpesnis arba lygus 0. 3 sekundėms), kad sumažėtų vandens plaktuko efektas;
Kompaktiškas išdėstymas: spaustuko tipo jungties struktūra savo ilgį sudaro tik 1\/4 ~ 1\/8 tradicinio flanšo patikrinimo vožtuvo, o svoris sumažėja 30%~ 50%, o tai tinka erdvės apribotiems scenarijams;
Sandarinimo forma: Disko paviršių galima suvirinti kietu lydiniu arba padengti PTFE danga, o nuotėkio lygis pasiekia ANSI VI klasę.
Dvigubo disko patikrinimo vožtuvo specifikacija
Dydis: 2 "- 32"
Medžiaga: ketaus, kaliojo geležies, WCB, CF8, CF8M, CF3, CF3M ir kt.
Dizaino ir gamybos std: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Flanšo jungtis ASME B16.5, ASME B16.47, JISB 2212- JISB2214, din 2543-2550
APIE APIE STD: ASMEB16.10, API 6D, JISB2002, DIN3202, EN558
Testo standartas: API598, API 6D JISB2003

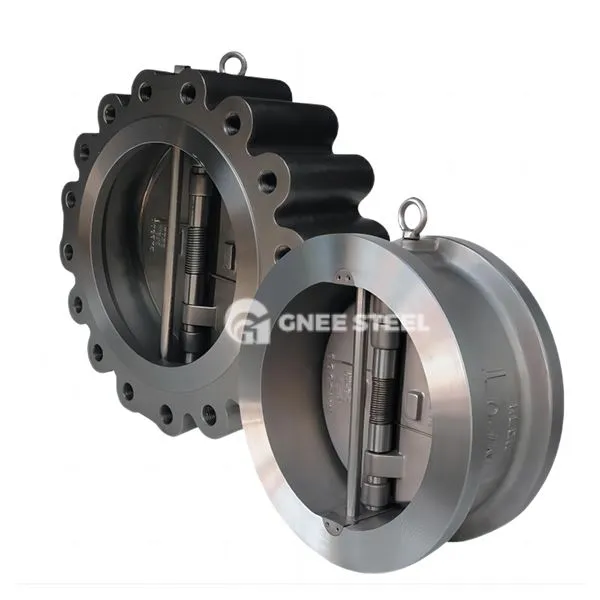

dvigubo disko patikrinimo vožtuvas
Pasirinkimo ir diegimo specifikacijos
Klavišų taškai atrankai
Materialinis atitikimas : korozinei terpei naudokite 316L nerūdijančio plieno vožtuvo korpusą + PTFE padengtą vožtuvo diską; Aukštos temperatūros garo vamzdynams (mažesniems arba lygiems 425 laipsniams) naudokite „Chrome-Molybdenum Steel“; PRESSUSE Adaptation: Žemo slėgio sistemoms (mažesnėms arba lygioms 1,6MPa) pirmiausia naudokite vaflių tipą; Aukšto slėgio aplinkoje (didesnėje arba lygi 6,4MPa) naudokite su flanšu sujungtais armatūros vožtuvų kūnais.
Įdiegimo reikalavimai
Tik horizontaliam vamzdyno montavimui vožtuvo korpusas turi būti pažymėtas srauto rodykle, kad būtų užtikrinta, jog ji atitiktų terpės srauto kryptį;
Dideliems skersmens vožtuvams (DN didesniems arba lygiems 300) reikia nepriklausomų atraminių rėmų, kad būtų išvengta vožtuvo disko įlinkio, kurį sukelia vamzdyno įtempis.
