Lietinis plieninis flanšuotas sūpynės patikrinimo vožtuvas Aprašymas
Laidinis plieno flanšo sūpynės patikrinimo vožtuvas yra vienpusis srauto valdymo vožtuvas su sūpynės vožtuvo disko struktūra ir liejamu plieno kėbulo medžiaga, pritvirtinta prie vamzdyno per flanšo jungtį.
Struktūra ir techniniai parametrai
Vožtuvo kūno struktūra:
Flange jungtis: vožtuvo korpuso įleidimo ir išleidimo angos galai yra suplanuoti flanšu (pagal ANSI B16.34 standartą), tinkami DN15 ~ DN600 vamzdžiams;
Swing vožtuvo diskas: vožtuvo diskas yra prijungtas prie vožtuvo veleno per svirties ranką, kuri gali būti šiek tiek kompensuota 360 laipsnių, kad būtų užtikrinta, jog sandarinimo paviršius tvirtai telpa;
Glaudus dizainas: Visos atidarymo ir uždarymo dalys yra įmontuotos į vožtuvo korpusą, be išorinių nuotėkio taškų ir aukštos saugos.
Laidu
|
daiktas |
vožtuvas |
|
Paraiška |
Pramoninis naudojimas, vandens pramonės naudojimas, namų ūkio naudojimas |
|
Uosto dydis |
Dn 10- dn2000 |
|
Garantija |
24 mėnesiai |
|
Kilmės vieta |
Kinija |
|
Henanas |
|
|
Galia |
nėra |
|
Terpės temperatūra |
Aukšta temperatūra, žema temperatūra, vidutinė temperatūra, normali temperatūra |
|
Prekės ženklas |
Gnee |
|
Struktūra |
Patikrinkite |
|
Žiniasklaida |
Dujos, aliejus, vanduo, cheminė medžiaga, garai |
|
Individualizuotas palaikymas |
OEM, ODM, OBM |
|
Pristatymo laikas |
7-15 dienos |
|
Danga |
Pritaikytas |
|
Dizainas |
BS 1868 / API 6D / ASME B16.34 |
|
Pabaigos ryšys |
Srieginė, lizdo suvirinimas |
|
Akis į akį |
ASME B16.10 |
|
Pabaigos flanšas |
ASME B16.5 |
|
Testas |
API598 |
|
Pažymėjimai |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Pritaikytas |

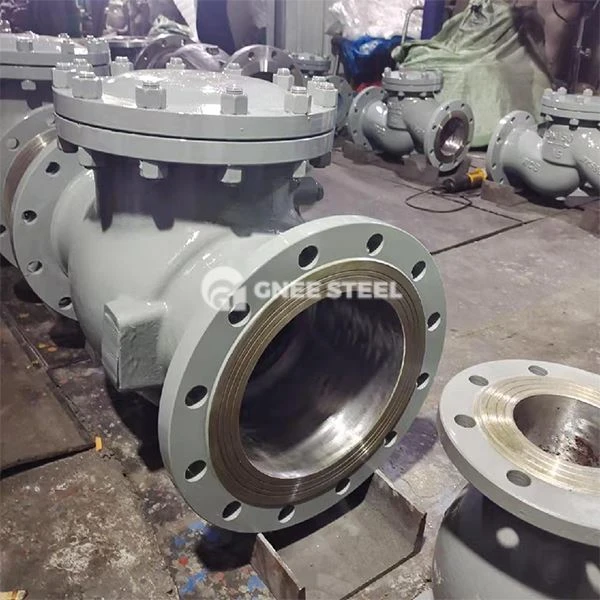

Lietinis plieninis flanšinis sūpynės patikrinimo vožtuvas
Pareiškimai
Naftos chemijos pramonė: aukštos temperatūros naftos dujotiekis, reaktoriaus išleidimo angos prevencija;
Maitinimo sistema: katilo garo vamzdynas, aukšto slėgio aušinimo vandens cirkuliacijos sistema;
Pramoninis vandens valymas: didelio srauto vandens tiekimo sistema, nuotekų siurblio išleidimo angos prevencija.
Atrankos taškai
Slėgio atitikimas:
Įprastoms darbo sąlygoms pasirinkite PN16 ~ 40 liejinių plieninio vožtuvo korpuso, o ypač aukštą slėgį (pvz., PN160) reikia atnaujinti į „Chrome-Molybdenum“ plieno medžiagą;
Vidutinis pritaikomumas:
Dalelių turinčią terpę reikia pasirinkti sandarinimo paviršių su kieto lydinio paviršiuje;
Koroziniai skysčiai (tokie kaip silpna rūgštis ir šarminė terpė) rekomenduojama iškloti PTFE arba naudoti nerūdijančio plieno sandarinimo paviršius;
Diegimo reikalavimai:
Srauto krypties valdymas: griežtai įdiekite pagal vožtuvo korpusą pažymėtą „žemu ir aukštuoju“. Atvirkštinis įrengimas sukels vožtuvo diską nepavyks uždaryti;
Flanšo sandarinimas: Montuojant reikia montuoti metalines spiralines žaizdų tarpiklius arba grafito tarpiklius, kad būtų užtikrintas flanšo paviršiaus sandarinimas
