Miltelių drugelio vožtuvo aprašymas

Miltelių drugelio vožtuvas yra vožtuvas, specialiai naudojamas milteliuose ir granuliuotos medžiagos pervežimo sistemoje. Tai realizuoja dujotiekio atidarymo ir uždarymo valdymą pasukdamas vožtuvo plokštelę. Jis pasižymi gero sandarinimo, atsparumo dėvėjimosi ir lengvos savybės. Jis plačiai naudojamas silosuose, pneumatiniame perdavime, chemijos pramonėje ir maisto perdirbime.

Pagrindiniai parametrai ir struktūrinės charakteristikos
Pagrindinis dizainas:

Vožtuvo kėbulo medžiaga: liejamas aliuminio lydinys (lengvas) arba 304/136L nerūdijantis plienas (atsparus korozijai), rotacinė vožtuvo plokštelė priima polimerams atsparias medžiagas (tokias kaip NBR, PTFE).
‌ sandarinimo forma: minkštas sandariklis (guma arba polimero medžiaga), tinkama miltelių dalelių nuotėkio prevencijos reikalavimams.
‌ Važiavimo režimas: rankinis, pneumatinis (CP101/CP126 pavara) arba elektrinė, palaikanti greitą atidarymą ir uždarymą.

Miltelių drugelio vožtuvo specifikacija

Daiktai Parametras	Fosd -05	Fosd -10	Fosd -16	Fosd -30	Fosd -60	Fosd -125	Fosd -250	Fosd -400
Išvesties sukimo momentas	50 nm	100 nm	160 nm	300 nm	600 nm	1250 nm	2500 nm	4000 nm
Įvertintas kelionės laikas	20S	15S/30S			30S/60S	100S	100S	100S
Sukimosi kampas	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis	0 laipsnis -90 laipsnis
Darbinė srovė	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Pradinė galia	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Variklio galia	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Svoris	3 kg	5 kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Galia	AV220V, AC24V, AC110V, AV220, AC380, DC24V (pasirinkite parinktys)
Atsparumas izoliacijai	100 m/500 VDC
Slėgis neatlaiko	1500 VAC, vienos minutės
Increening apsauga	IP65/IP67
Montavimo kampas	360 laipsnių bet koks kampas
Elektros interperacija	Vienas G1/2 CNCO, vienas maitinimo laido jungties prievadas, vieno signalo laido jungties prievadas
Aplinkos drėgmė	-30 laipsnis +60 laipsnis

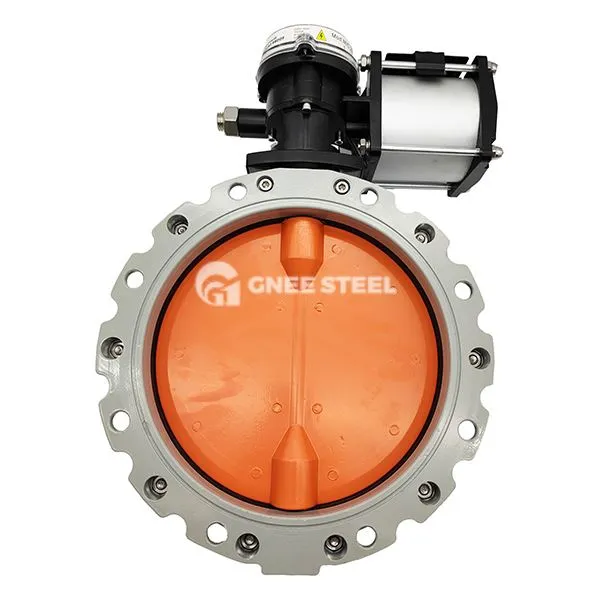

Miltelių drugelio vožtuvas

Paraiškos

Miltelių medžiagų tvarkymas:
Iškraunant silosų ir šiukšliadėžių dugne, naudodamiesi sunkumu, kad būtų galima perimti medžiagas.

Sraigtinis konvejerio lizdas arba pneumatinis vamzdynas, kad būtų išvengta medžiagos atbulinės eigos.

Pramoninis laukas:

Cemento ir cheminių miltelių maišymo sistema, atspari abrazyvinėms terpėms.

Maisto kokybės darbo sąlygos (tokios kaip pieno milteliai ir krakmolas) naudoja sanitarinį nerūdijančio plieno vožtuvo korpusą ir spaustuko greito įdiegimo jungtį.

Pasirinkimo ir diegimo specifikacijos

Atrankos taškai:
Kai joje yra labai abrazyvios dalelių terpės, pirmenybė teikiama pasviręs vožtuvo sėdynės + polimero vožtuvo plokštės struktūra, siekiant sumažinti įstrigimą ir nusidėvėjimą.

Pneumatinę pervežimo sistemą reikia suderinti su pneumatine pavara (slėgis {{0}}. 4 ~ 0,6 MPa), kad būtų užtikrintas greitas atsakas.
‌
Diegimo reikalavimai:
Horizontaliam montavimui reikia, kad vožtuvo plokštės sukimosi ašis būtų statmena sunkio jėgos krypčiai, kad būtų išvengta medžiagos kaupimosi ir sandarinimo gedimo.

Flanšo jungtyje naudojami metalinės spiralinės žaizdos tarpikliai arba maisto lygio silikono pagalvėlės, kad atitiktų skirtingų laikmenų sandarinimo reikalavimus.
