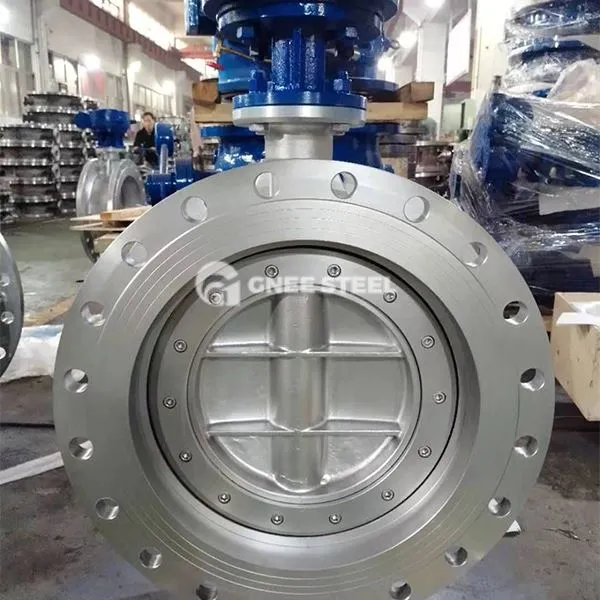

Centrinio disko drugelio vožtuvai

Centrinis disko drugelio vožtuvas yra centrinės linijos drugelio vožtuvas. Pagrindinė jo savybė yra ta, kad vožtuvo stiebo ašis, drugelio plokštės centras ir vožtuvo korpuso centro linija yra bendraašis. Jis priima simetrišką konstrukcinį konstrukciją ir yra tinkamas skysčių valdymo scenarijams, turinčiam žemo slėgio, normalios temperatūros ir įprastų sandarinimo reikalavimų.

Struktūros ir dizaino ypatybės

Trijų eilučių bendraašis išdėstymas:

Vožtuvo stiebo ašis, drugelio plokštės centras ir vožtuvo korpuso centro linija visiškai sutampa, o struktūra yra simetriška ir paprasta.

Drugelio plokštė yra diskas (centrinis diskas), o kontaktinis paviršius su vožtuvo sėdyne yra viso apskritimo simetriškas dizainas.

‌ Klavišų komponentai:

‌ V ireninę sėdynę: dažniausiai pagaminta iš elastinių medžiagų (tokių kaip EPDM ar PTFE), pasikliaujant elastine deformacija, kad būtų galima sandarinimą.

‌Butterfly Plokštė: centralizuotai simetriškas diskas su plokščiu paviršiumi, kurį reikia visiškai pritvirtinti prie vožtuvo sėdynės, kad būtų užtikrintas sandarinimas.

‌Drive mechanizmas: rankinis, slieko pavara ar elektrinė operacija, būtina bendradarbiauti su sliekų pavarų reduktoriumi, kad būtų pasiektas drugelio plokštės savarankiškas padėtis.

Darbo principas ir veiklos charakteristikos

Sandarinimo mechanizmas:
Drugelio plokštė visiškai liečiasi su vožtuvo sėdyne, o tarpą tarp sandarinimo paviršių kompensuoja elastinės vožtuvo sėdynės deformacija, remdamasis vidutiniu slėgiu, kad padėtų sandarikliui.
Sandarinimo efektyvumas priklauso nuo vožtuvo sėdynės medžiagos elastingumo ir nėra tinkamas aukšto slėgio ar aukštos temperatūros sąlygoms.
Argumentų ir trūkumų palyginimas:
Privalumai:
Paprastos struktūros ir mažos gamybos išlaidos.
Mažas atidarymo ir uždarymo kampas (mažesnis arba lygus 90 laipsnių), lengvas veikimas.
Apribojimai:
Drugelio plokštelė ir vožtuvo sėdynė yra nuolatinė trintis, su dideliu nusidėvėjimo greičiu ir trumpu tarnavimo laiku.
Žemas taikomas slėgis (paprastai mažesnis arba lygus 16 barų) ir ribotas atsparumas temperatūrai (EPDM mažesnis arba lygus 80 laipsnių, PTFE mažesnis arba lygus 150 laipsnių).



Centrinio disko drugelio vožtuvai



Paraiškos

Savivaldybių vandens paslaugos:
Didelio skersmens vandens tiekimo ir kanalizacijos sistemų srauto reguliavimas (DN50 ~ DN1200).
Žemo slėgio švaraus vandens ir nuotekų vamzdžių atidarymo ir uždarymo kontrolė.
ŠVOK statyba:
Įprastas oro kondicionavimo vandens sistemų ir priešgaisrinės apsaugos vamzdžių reguliavimas.
Bendras pramoninis naudojimas:
Normalios temperatūros, nekorozinės terpės (tokios kaip oras ir tepimo aliejus) perėmimas.
