Aukštos temperatūros vaflių drugelio vožtuvas

Aukštos temperatūros vaflių drugelio vožtuvas yra vožtuvas, specialiai naudojamas aukštos temperatūros terpėms (pvz., Dūmtakio dujas, garo, aukštos temperatūros dujas). Jis priima vaflių jungties struktūrą ir realizuoja vamzdynų atidarymą ir uždarymo ar srauto reguliavimą besisukančia drugelio plokštele. Jis tinka aukštai temperatūrai ir aukšto slėgio scenoms, kurių temperatūra yra mažesnė arba lygi 425 laipsnių, o slėgis yra mažesnis arba lygus PN16.

Struktūrinė sudėtis
Vožtuvo korpusas: pagamintas iš lietinio plieno arba anglies plieno, atsparaus aukštai temperatūrai ir aukštam slėgiui, o paviršių galima apdoroti antikoroze.
Drugelio plokštelė: supaprastintas dizainas, paviršius kobalto pagrindu pagamintas karbidas arba nerūdijantis plienas, atsparios ir erozijai atsparūs.
Sandarinimo struktūra: Trijų oekcentriškas metalinis kietasis sandariklis (vožtuvo plokštė ir vožtuvo sėdynės įstrižas kūgio kontaktas), sandarinimo efektyvumas padidėja didėjant slėgiui.
Pavaros mechanizmas: palaiko vadovą (sliekų pavarą, rankeną), pneumatinę ar elektrinę veikimą, o kai kurie modeliai yra aprūpinti savaiminio fiksavimo funkcija.
Ryšio metodas: Vaflių flanšo dizainas, tiesiogiai užspaustas vamzdynu per smeigių varžtus, kompaktiška struktūra.

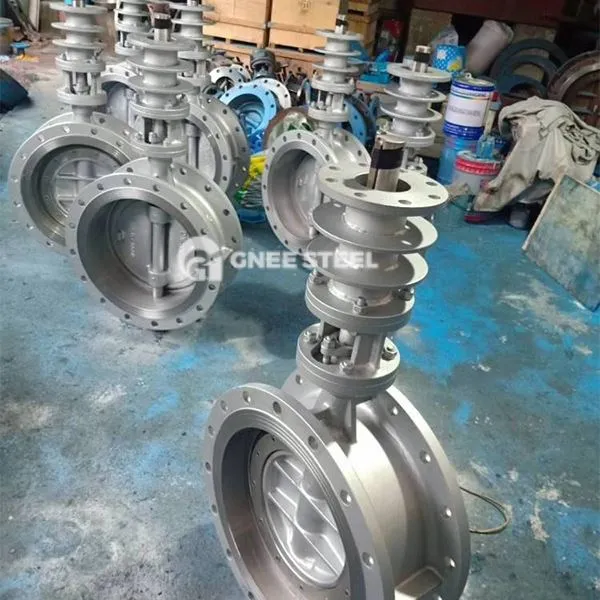

Aukštos temperatūros vaflių drugelio vožtuvas



Privalumai ir trūkumai

Privalumai:
Stiprus stabilumas aukštos temperatūros ir aukšto slėgio sąlygomis ir geresnis sandarinimo veikimas nei minkštųjų sumuštų drugelių vožtuvai.
Patogi priežiūra, nereikia išardyti vožtuvo korpuso, kad būtų galima pakeisti sandarinimo žiedą, sumažinant prastovų sąnaudas.
Gera tolerancija dulkėtoms ir dalelėms turinčioms terpėms (tokioms kaip išmetamųjų dujų ir anglių dujų).

Trūkumai:
Vožtuvai su mažais skersmenimis (žemiau DN200) turi didelį atsparumą srautui dėl drugelio plokštės storio.
Kavitacija yra linkusi įvykti ilgalaikėje pusiau atidarytoje būsenoje, todėl pakenkta drugelio plokštelei ar sandarinimo paviršiui.
Gamybos išlaidos yra didesnės nei įprastų guminių sumuštų drugelių vožtuvų.

Atsargumo priemonės
Atrankos reikalavimai:
Pasirinkite vožtuvo kėbulo medžiagą pagal vidutinę temperatūrą (pvz., Lėtą plieną, atsparį iki 425 laipsnių, anglies plienui atsparūs 300 laipsnių).
Dalelių turinčioms terpėms būtina suteikti pirmenybę paviršių karbido drugelių plokštelėms.

Diegimo specifikacijos:
Įdiegimo metu dujotiekio flanšai turi būti išlyginti, o varžtai turi būti tolygiai priveržti, kad vožtuvo korpuse būtų išvengta nelygios jėgos.
Venkite drugelio plokštelės ilgą laiką esančioje droselio būsenoje 15 laipsnių ~ 75 laipsnių, kad būtų išvengta kavitacijos.
‌ Priežiūros valdymas‌:
Reguliariai patikrinkite sandarinimo paviršiaus nusidėvėjimą ir kas šešis mėnesius įpilkite tepalo.
Aukštos temperatūros aplinkoje reikia stebėti vožtuvo kamieno deformacijos riziką, o prireikus reikia pakeisti aukštai temperatūrai atsparią pakuotę.
