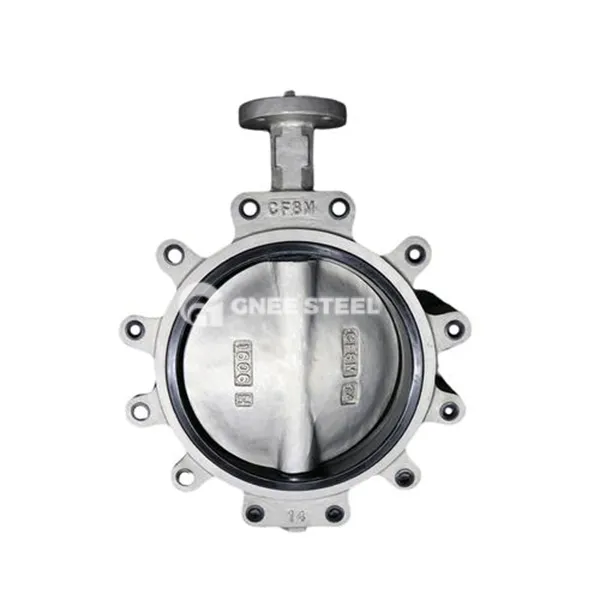

Visas lušto tipo drugelio vožtuvas

Visas lukas drugelio vožtuvas yra drugelio vožtuvas, prijungtas prie vamzdyno per kumštelio flanšo struktūrą. Vožtuvo korpusas yra suprojektuotas su kilpomis aplink jį ir yra tiesiogiai pritvirtintas prie vamzdyno flanšo su varžtais. Jis turi tiek vaflinio drugelio vožtuvo kompaktiškumą, tiek flanšo drugelio vožtuvo stabilumą. Pagrindinį dizainą sudaro:

‌Connection metodas:
‌ Per skylės tipas (tipas): LUG yra per varžto skylę. Montuojant reikia ilgų varžtų, kad būtų galima įsiskverbti į abiejų pusių flanšus, kurie tinka įprastoms darbo sąlygoms.
‌Interninis siūlų tipas (LT tipas): LUG turi vidinius sriegius ir yra sujungtas su vamzdyno flanšu per trumpus varžtus, o tai sumažina varžtų šliaužimo riziką ir prailgina sandarinimo tarnavimo laiką 30%~ 50%.
‌ V ireninės kėbulo medžiaga: lietinis plienas (WCB\/LCB), nerūdijantis plienas (304\/316) arba dvipusis plienas, tinkamas NPS 2 "~ 40" (DN50 ~ DN1000) kalibrui.
‌Sealing struktūra‌:
‌ Trečioji matmens ekscentriškas metalinis sandariklis ‌: Drugelio plokštelė ir vožtuvo sėdynė yra suvirintos stellite lydiniu, mažesnis nei 600 laipsnių atsparumas temperatūrai, o slėgio atsparumas iki 600 (PN100).
‌Elastinis sandariklis: drugelio plokštė yra įterpta PTFE arba EPDM sandarinimo žiedu, nuotėkio lygis pasiekia VI, tinkamas -20 laipsniui ~ 150 laipsnių darbo sąlygoms.



Visas lušto tipo drugelio vožtuvas



Atrankos taškai

Antspaudo tipas:
Švarus vanduo\/oras: pirmenybė teikiama „EPDM Soft Seal“, o tai sumažina kainą 40%.
Aukšta temperatūra\/korozinė terpė: Pasirinktas stellite kietasis sandariklis, kurio dalelių erozijos atsparumas yra ilgesnis arba lygus 10 metų.
Važiavimo režimas:
NPS mažesni arba lygi 12 colių (DN300) su turbinos dėžute (sukimo momentas mažesnis arba lygus 500N · m), NP, didesni arba lygus 14 colių su pneumatine pavara (sukimo momentas didesnis arba lygus 2000N · m).
Diegimo atsargumo priemonės

Flanšo išlyginimas: Nukrypimas turi būti mažesnis arba lygus 1 mm, o varžtai turi būti priveržti įstrižai (rekomenduojama išankstinė apkrova: anglies plieno varžtai 80 ~ 120n · m).
Srauto krypčių valdymas: Įdiegus horizontaliai, vožtuvo stiebo ašis turi būti vertikali žemėje, kad būtų išvengta vidutinio nusėdimo ir susidėvėjimo ant sandarinimo paviršiaus.
