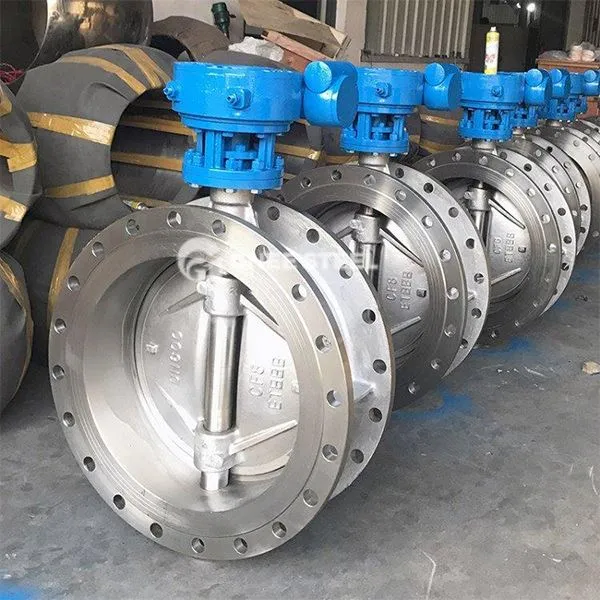

Flanšuoti trigubai drugelio vožtuvai

Flanguotas trigubas drugelio vožtuvas yra aukštos kokybės vožtuvas, derinantis flanšo jungtį ir trimatę ekscentrinę struktūrą, skirtą aukštai temperatūrai ir aukštam slėgiui, korozinei terpei ir atšiaurioms darbo sąlygoms. Pagrindinė jo bruožas yra pasiekti nulio nutekėjimą ir ilgą laiką per struktūrines naujoves, tai yra išsami analizė:

1. Pagrindinės struktūrinės savybės
Trimatis ekscentrinis dizainas:
Pirmasis ekscentriškumas: stiebo ašis nukrypsta nuo drugelio plokštės centro, o tai sumažina sandarinimo paviršiaus trintį ir susidėvėjimą atidarant ir uždarant.
Antrasis ekscentriškumas: Stiebo ašis yra kompensuota iš vamzdžio centrinės linijos, sudarydama savaime suprantamą jėgą, kad padidintų sandarinimo efektą.
Trečiasis ekscentriškumas: sandarinimo paviršius priima kūgio spalvos sukrėtimą, tik uždarydamas drugelio plokštelę ir vožtuvo sėdynės kontaktą, kad būtų pasiektas nulinis metalo kietojo sandariklio nutekėjimas (nuotėkio greitis mažesnis arba lygus 10 ppm).
Flanšo ryšys:
Vožtuvo korpusas ir vamzdynas yra pritvirtinami flanšo varžtais, kad būtų užtikrintas tvirtas ryšys ir lengvas išardymas bei priežiūra.
Flanšo sandarinimo paviršių galima susidaryti su kietuoju lydiniu arba lanksčiu grafito kompoziciniu sluoksniu, kad būtų galima prisitaikyti prie aukštos temperatūros ir aukšto slėgio smūgio.
2. Veiklos pranašumai
Sandarinimas ir atsparumas slėgiui:
Konkretiškas sandarinimas: sandarinimo paviršiaus kūgio kampas yra mažesnis už trinties kampą, kuris gali atlaikyti atvirkštinio slėgio poveikį ir yra tinkamas dažnai atidarymo ir uždarymo scenarijams.
Slėgio reitingas iki 600 klasės (PN100), temperatūros diapazonas, apimantis -196 laipsnį ~ +600 laipsnis.
Ilgas gyvenimas ir žema priežiūra:
Sėdynės tarnavimo laikas yra daugiau nei 100, 000 angos ir uždarymai, nėra elastingo sandariklio pablogėjimo problemų ir 3-5 techninės priežiūros intervalų.
Sandarinimo paviršius pagamintas iš cementuotos karbido perdangos (pvz., Stellite) arba metalinės laminuotos struktūros, kuri yra atspari dilimui ir šveitimui.



Flanšuoti trigubai drugelio vožtuvai



Populiarus Žymos: Flanguotos trigubo poslinkio drugelio vožtuvai, Kinija flanšinė trigubas drugelių vožtuvų gamintojai, tiekėjai, gamykla
