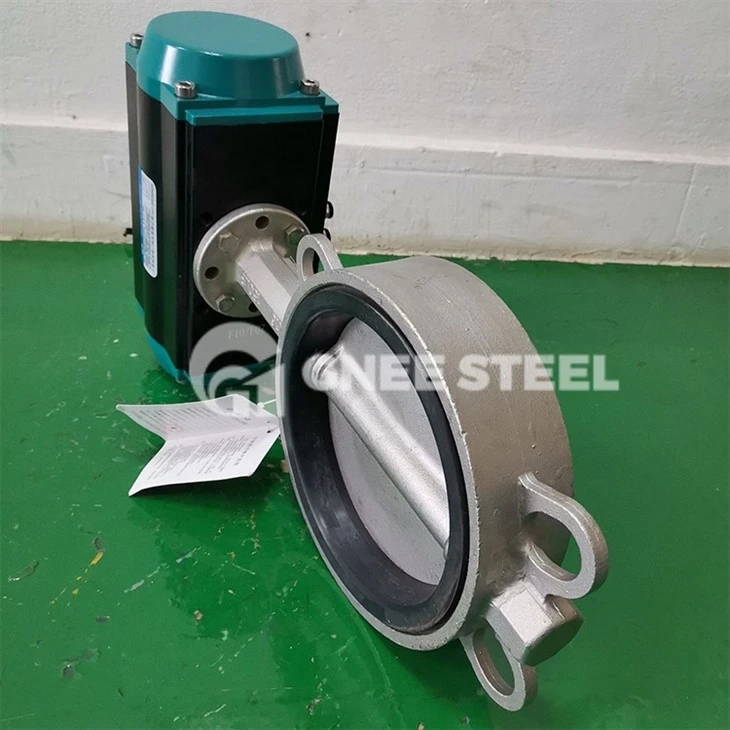

Pneumatinis peteliškas vožtuvas yra vožtuvas, sudarytas iš pneumatinės pavaros ir drugelio vožtuvo. Jis plačiai naudojamas chemijos pramonėje, popieriaus gamyboje, anglies kasykloje, naftos, medicinos gydymo, vandens apsaugos ir kitose pramonės šakose. Kadangi pneumatinė pavara yra sumontuota ant peteliško vožtuvo, pneumatinis spyruoklinis vožtuvas gali prisitaikyti prie kai kurių didelės rizikos darbo sąlygų ir sumažinti pavojų, kurį gali sukelti rankinis valdymas. Ypač mažo slėgio didelio ir vidutinio skersmens vamzdynuose vis dažniau naudojami pneumatiniai sklendės. Be to, didelio skersmens pneumatiniai peteliški vožtuvai yra ekonomiškesni ir prieinamesni, palyginti su kitais vožtuvais.
|
Dydžių diapazonas |
Korpuso Medžiaga |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB ir kt. |
|
Slėgio įvertinimas |
Disko medžiaga |
|
Klasė{0}}600 klasė PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB ir kt. |
|
Baigti ryšį |
Sėdynės medžiaga |
|
Flanšas (FF, RF, RJ), plokštelių, auselių, sandūrinis suvirinimas |
SS304 (L) + grafitas, SS316 (L) + grafitas, NBR, PTFE, EPDM, RPTFE |
|
Struktūros stilius |
Stiebo medžiaga |
|
Visas prievadas, trigubas ekscentriškas, dvigubas ekscentriškas, koncentrinis |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Pavaros parinktys |
Dizaino standartas |
|
Pneumatinė |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Temperatūros diapazonas |
Standartinis akis į akį |
|
-29 laipsnis ~800 laipsnių |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Ryšio standartas |
Testo standartas |
|
Flanšo gręžimas: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Pneumatinio drugelio vožtuvo veikimo principas
Pneumatinis droselinis vožtuvas – tai droselinis vožtuvas su pneumatine pavara, pakeičiančia rankinį valdymą. Jo veikimo principas yra naudoti suslėgtą orą kaip maitinimo šaltinį, kad vožtuvo kotas suktųsi, o vožtuvo kotas verčia suktis disko formos drugelio plokštę. Pradinė drugelio plokštelės padėtis nustatoma pagal faktinius poreikius. Drugelio plokštelė sukasi iš pradinės padėties. Kai droselinis vožtuvas sukasi Kai droselinis vožtuvas kartu su vožtuvo korpusu pasisuka 90 laipsnių kampu, pneumatinis drugelio vožtuvas yra visiškai atidarytas. Kai droselinis vožtuvas su vožtuvo korpusu sukasi iki 0 laipsnių arba 180 laipsnių, pneumatinis droselinis vožtuvas yra uždarytas.
Pneumatinio peteliško vožtuvo pneumatinė pavara veikia gana greitai ir retai pažeidžiama dėl užstrigimo atliekant veiksmą. Pneumatinis drugelio vožtuvas gali būti naudojamas kaip atjungimo vožtuvas arba jame gali būti vožtuvo padėties reguliatorius, kad būtų galima reguliuoti ir valdyti terpę dujotiekyje.
